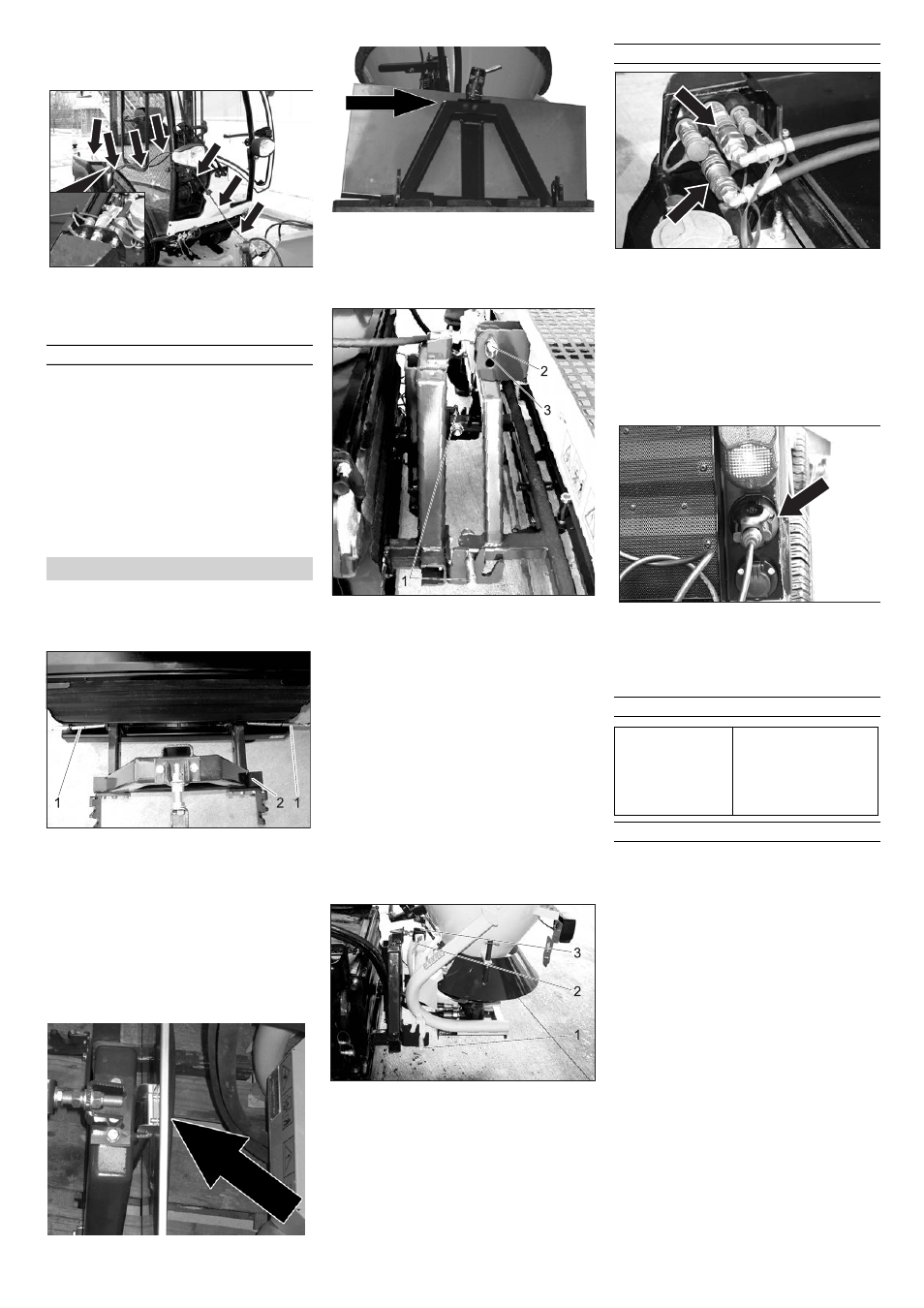

- 17
 Выполнить прокладку кабеля как по-
казано выше.
 Подсоединить штекер на задней ча-
сти подметальной машины.
– Если разбрасыватель не установ-
лен, то при демонтированном резер-
вуаре для сбора мусора/баке для
воды для езды по общественным
улицам на задней части прибора
должен устанавливаться противовес
(
опция).
Указание:
Со снятым резервуаром для сбора мусо-
ра / бака для свежей воды повышается
устойчивость при движении и обзор.
 Выключить двигатель, извлечь ключ
зажигания.
1 Стопорные болты
2 Навесной блок
 Разблокировать стопорные болты
путем вращения и извлечь их.
 Втолкнуть навесной блок в обе ква-
дратные трубы на задней части при-
бора.
 Вставить стопорные болты и путем
вращения зафиксировать их.
 Навесить защиту от разбрызгивания,
чтобы предохранить радиатор от по-
падания пылящего материала.
1 Штифтовый ограничитель
2 Стопорные болты
3 Шплинт
 Приподнять вальцовый разбрасыва-
тель и вставить штифтовые ограни-
чители в направляющие шлицы под
навесным блоком.
Направляющие шлицы использовать
ближе к транспортному средству.
 Выровнять вальцовый разбрасыва-
тель и зафиксировать с помощью
стопорного болта.
 Стопорные болты зафиксировать с
помощью шплинтов от выскальзыва-
ния.
1 Штифтовый ограничитель
2 Стопорные болты
3 Шплинт
 Установка выполняется аналогично
вальцевому разбрасывателю, но на-
правляющие шлицы использовать
подальше от транспортного средст-
ва.
 Снять защитные колпачки с гидрав-
лических соединений и соединить ги-
дравлические шланги с
соответствующими соединениями.
 Для защиты от загрязнения соеди-
нить защитные колпачки между со-
бой.
 Подсоединить штекер на задней ча-
сти подметальной машины.
 При необходимости зафиксировать
кабель, чтобы он не касался подвиж-
ных частей и не был ними втянут.
–
Число оборотов двигателя устано-
вить в нижний предел диапазона
„eco“.
Включить габаритные фонари (оп-
ция)
Условия эксплуатации
Разбрасыватель
Зафиксировать навесной блок
Зафиксировать вальцовый разбра-
сыватель
Закрепить тарельчатый разбрасыватель
Подключить гидравлические шланги
Подключить задние фонари
Эксплуатация
Включить раз-
брасыватель  Включить тум-
блер (7) Main PTO
рабочей гидрав-
лической систе-
мы.
Условия эксплуатации
19 RU
