- 10

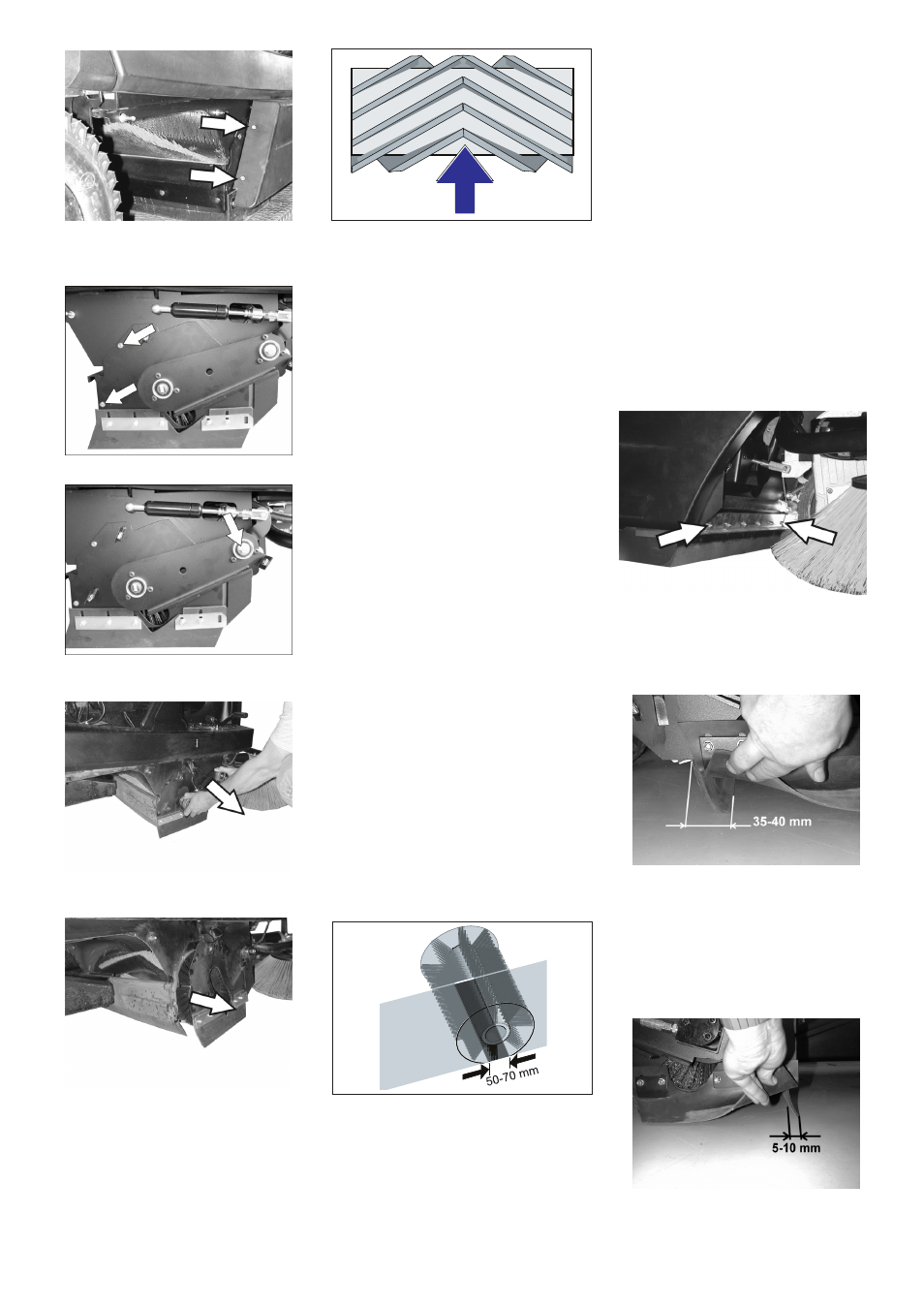

 Задние крепежные винты правой бо-
ковой панели.
 Снять боковую панель.
 Открутить винты.
 Вывинтить винты из центра враще-
ния балансира подметающего вала.
 Снять балансир подметающего ва-
ла.
 Снять заслонку подметающего вала.
 Вынуть подметающий вал.
Расположение подметающего вала при
установке по направлению движения

Поместить новый подметающий вал
в коробку подметающего вала и на-
деть его на цапфу привода.
Указание: При установке нового подме-
тающего вала следить за положением
щетины.
Указание: Установить трос Боудена так,
чтобы подметающий вал приподнимал-
ся от днища примерно на 10 мм.

Установить заслонку подметающего
вала.
 Вставить балансир подметающего
вала.
 Вставить трос Боудена.
 Прикрутить крепежные винты.
 Закрепить боковую панель.
 Вставить и защелкнуть мусорные
баки по обоим сторонам.
 Переставить переключатель про-
грамм на ступень 1 (движение). Под-
метающий вал и боковые щетки
поднимаются.
 Поставить подметающую машину на
ровный гладкий пол, покрытый види-
мым слоем пыли или мела.
 Переставить переключатель про-
грамм на ступень 2. подметающий
вал опускается. Плавно нажать на
педаль движения и ненадолго раз-
вернуть подметающий вал.
 Поднять подметающий вал.
 Нажать на педаль для подъема за-
слонки для крупных частиц грязи и
держать педаль нажатой.
 Дать аппарату задний ход.
Профиль подметания имеет вид равно-
мерного прямоугольника шириной от 50
до 70 мм.
Указание:Благодаря плавающему кре-
плению подметающего вала уровень
плоскости подметания корректируется
автоматически по мере износа щетины.
При слишком сильном износе подмета-
ющий вал следует заменить.
 Поставить подметающую машину на
ровной поверхности.
 Переставить переключатель про-
грамм на ступень 1 (движение). Под-
метающий вал приподнимается.
 Пусковой переключатель повернуть
в позицию "0" и вытащить ключ из за-
мка.
 Закрепить аппарат от непроизволь-
ного качения, подложив под него
клин.
 Слегка приподнять с обоих сторон
резервуар для сбора мусора и вы-
нуть его.
 Ослабить крепежные винты боковых
панелей с обеих сторон.
 Снять боковые панели.
 Передняя уплотнительная планка
 Немного ослабить крепежные гайки
передней уплотнительной планки,
для замены - вывинтить.
 Прикрепить новую уплотнительную
планку, не затягивая пока гайки.
 Откорректировать уплотнительную
планку.
 Расстояние уплотнительной планки
до пола установить так, чтобы при
пробеге по инерции в 35 - 40 мм она
откидывалась назад.
 Затянуть гайки.
 Задняя уплотнительная планка
 Расстояние уплотнительной планки
до пола установить так, чтобы при
Проверить плоскость подметания
для подметающего вала,
Установка и замена уплотнительных
планок
12 RU
