G. дополнительные принадлежности, Рисунок a 119 – Инструкция по эксплуатации Karcher HKS 100 AC
Страница 22
Advertising
Русский
HKS 100
5.956-516 A 2005937 (10/03)
Рисунок A 119

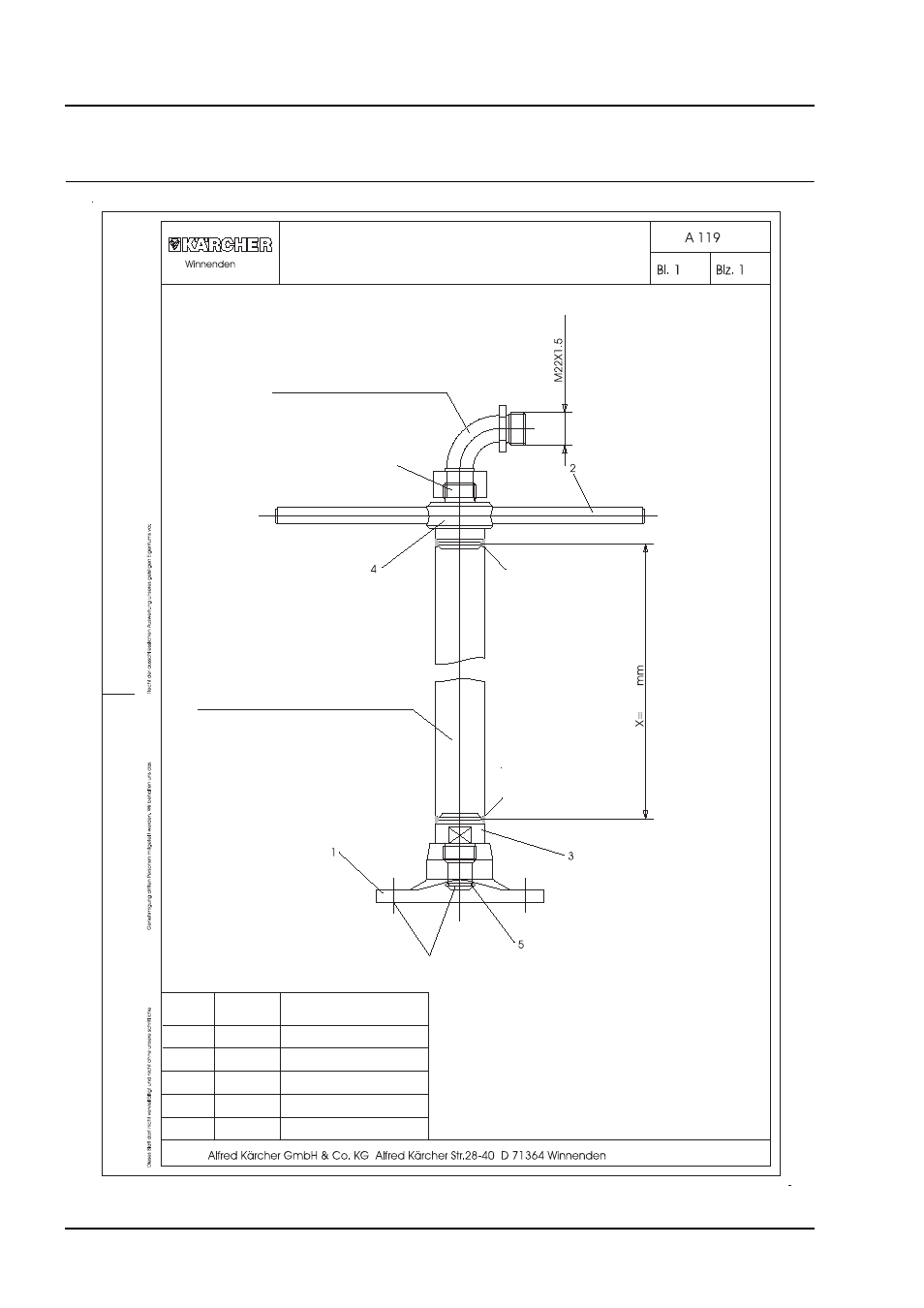

РАЗМЕРНЫЙ ЭСКИЗ
КОМПЛЕКТ ДЕТАЛЕЙ, ПОСТАВЛЯЕМЫХ ДЛЯ HKS 100
2.637-015
(без трубы)
Колено
4.408-023 VA
6.387-299 ст. гальв.
Высоконапорное
подсоединение
M22x1,5
сварное
Длина тру
б
ы
сварное
Труба диаметром
Ø
30x3 7.234-759
(труба диаметром
Ø
30x2,5 7.234-733)
Требуемая длина
заказать, дополнительно
Поз. 2, 3 + 4 приварено
Подсоединение HKS 100
Поз.
Кол-во
штук
Наименование
Фланец
Болт
Сварной патрубок
Сварной патрубок
Кольцо круглого сечения
1
1
2
3
4
5
2
1
1
1
5.122-026
5.316-016
5.425-239
5.426-240
5.362-223
G. Дополнительные принадлежности
G2
