РУ
41
A B
C

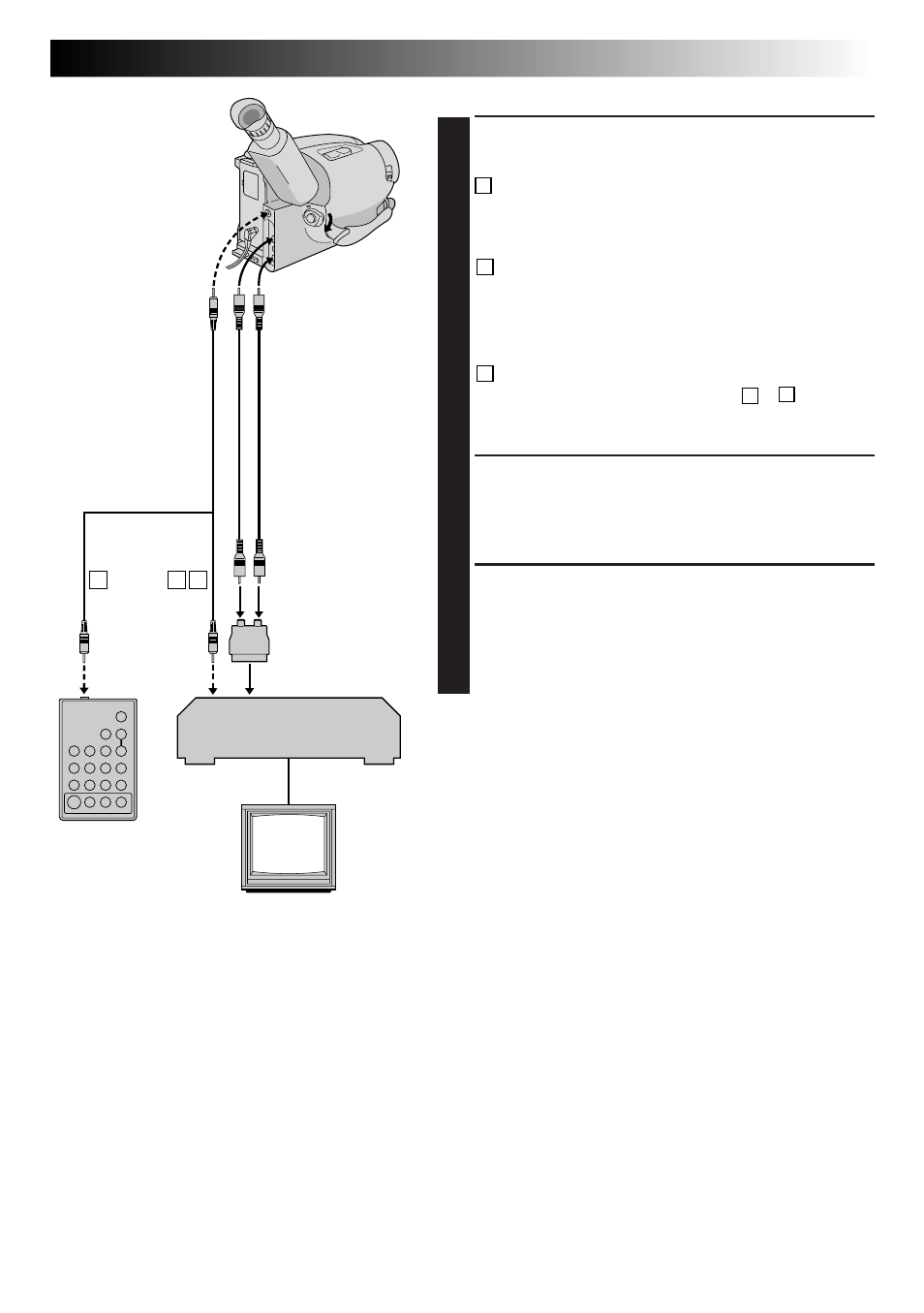

ВЫПОЛНИТЕ СОЕДИНЕНИЯ
ВЫПОЛНИТЕ СЛЕДУЮЩИЕ
СОЕДИНЕНИЯ...
1
A
ВИДЕОМАГНИТОФОН JVC, ИМЕЮЩИЙ КОНТАКТ
ДИСТАНЦИОННОГО ВВОДА ПАУЗЫ
Подключите кабель для монтажа к контакту
дистанционного ввода паузы.
B
ВИДЕОМАГНИТОФОН JVC, НЕ ИМЕЮЩИЙ
КОНТАКТА ДИСТАНЦИОННОГО ВВОДА ПАУЗЫ,
НО ИМЕЮЩИЙ РАЗЪЕМ R.A. EDIT
Подключите кабель для монтажа к разъему
R.A.EDIT.
C
ВИДЕОМАГНИТОФОН, ОТЛИЧНЫЙ ОТ
ВИДЕОМАГНИТОФОНОВ ТИПА
A
и
B
Подключите кабель для монтажа к разъему ввода
паузы RM-V700U.
ПОДГОТОВЬТЕ К РАБОТЕ
ВИДЕОКАМЕРУ
2
Вставьте ленту с записью и установите
переключатель питания в положение “PLAY”.
ПОДГОТОВЬТЕ К РАБОТЕ
ВИДЕОМАГНИТОФОН
3
Включите питание, вставьте ленту, на которой
должна выполняться запись, и введите режим AUX
(см. руководство по эксплуатации
видеомагнитофона).
К выходным
разъемам AUDIO
и VIDEO OUT
К контакту J
(JLIP)
Откройте крышку
(только GR-AX480)
Видеомагнитофон
(пишущий видеоплейер)
К вводу паузы
К дистанционному
вводу паузы
Если в вашем
телевизоре/
видеомагнитофоне
имеется разъем
SCART, используйте
переходник кабеля
(входит в комплект
видеокамеры).
RM-700U
(не входит в
комплект
видеокамеры)
Кабели Audio
и Video
(входят в
комплект
видеокамеры)
Кабель для монтажа
(не входит в
комплект, кабель с
миништекером
ø
3,5)
Ко входным
разъемам AUDIO
и VIDEO IN
