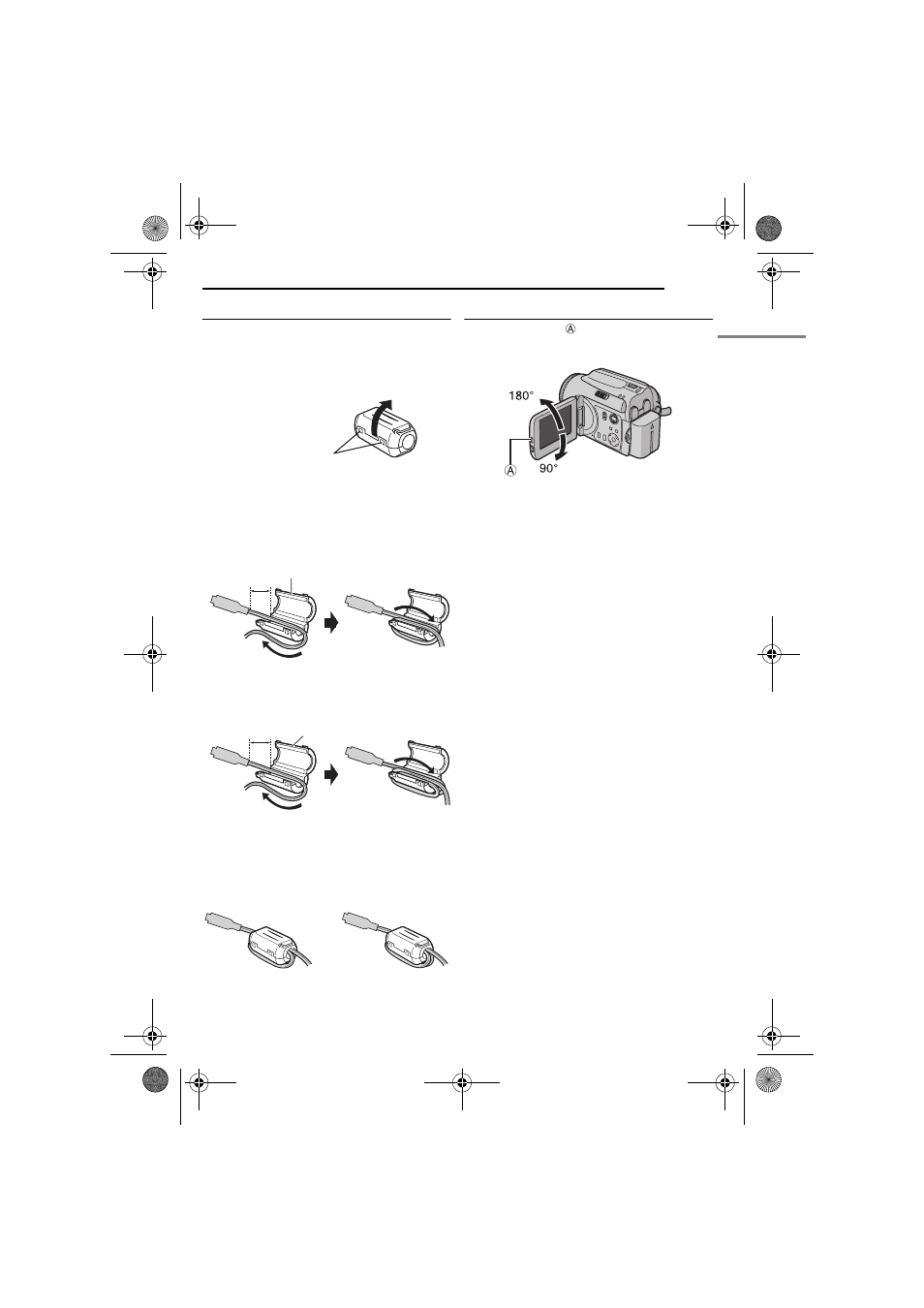

Крепление фильтра с сердечником
Закрепите фильтры с сердечниками на
кабелях. Фильтр с сердечником подавляет
помехи.
1
Освободите фиксаторы на обоих концах
фильтра с сердечником.
2
Пропустите кабель через фильтр с
сердечником, оставив около 3 см кабеля
между его разъемом и фильтром.
Кабель S-Video/Аудио/Видео/USB
Один раз оберните кабель вокруг корпуса
фильтра, как показано на рисунке.
Шнур питания постоянного тока
Два раза оберните кабель вокруг корпуса
фильтра, как показано на рисунке.
● Плотно оберните кабель вокруг фильтра,
чтобы он не провисал.
3
Закройте фильтр так, чтобы раздался
щелчок.
ПРИМЕЧАНИЯ:
● Постарайтесь не повредить кабель.
● При подключении кабеля, подключайте к камере
тот конец, на котором установлен фильтр.
ЖК-монитор
Потяните за край ЖК-монитора и
полностью откройте его. Он может
вращаться на 270°.
Фиксатор
Оберните один раз.
Фильтр с сердечником (Широкий)
3 см
Оберните два раза.
Фильтр с сердечником (Небольшой)
3 cm
Кабель S-Video/Аудио/
Видео/USB Шнур питания
постоянного тока
