14
R
! Важно сохранить данное руководство для его
последующих консультации. В случае продажи,
передачи изделия или при переезде на новое
место жительства необходимо проверить, чтобы
руководство оставалось вместе с изделием, для
того чтобы его новыи владелец мог ознакомиться
с правилами эксплуатации и с соответствующими
предупреждениями.
! Внимательно прочитаите инструкции: в них
содержатся важные сведения об установке,
эксплуатации и безопасности изделия.
Расположение
! Не разрешаите детям играть с упаковочными
материалами.
Упаковочные материалы должны быть уничтожены в
соответствии с правилами раздельного сбора мусора
(см. Предосторожности и рекомендации).
! Установка изделия производится в соответствии
с данными инструкциями квалифицированными
специалистами. Неправильныи монтаж изделия может
стать причинои повреждения имущества и причинить
ущерб людям и домашним животным.
Встроенныи монтаж
Для обеспечения исправного функционирования
изделия кухонныи элемент должен иметь
соответствующие характеристики:
• панели кухонных элементов, прилегающих к
духовому шкафу, должны быть выполнены из
термостоикого материала;
• клеи кухонных элементов элементов из
фанерованного дерева должен быть устоичивым к
температуре 100°C.

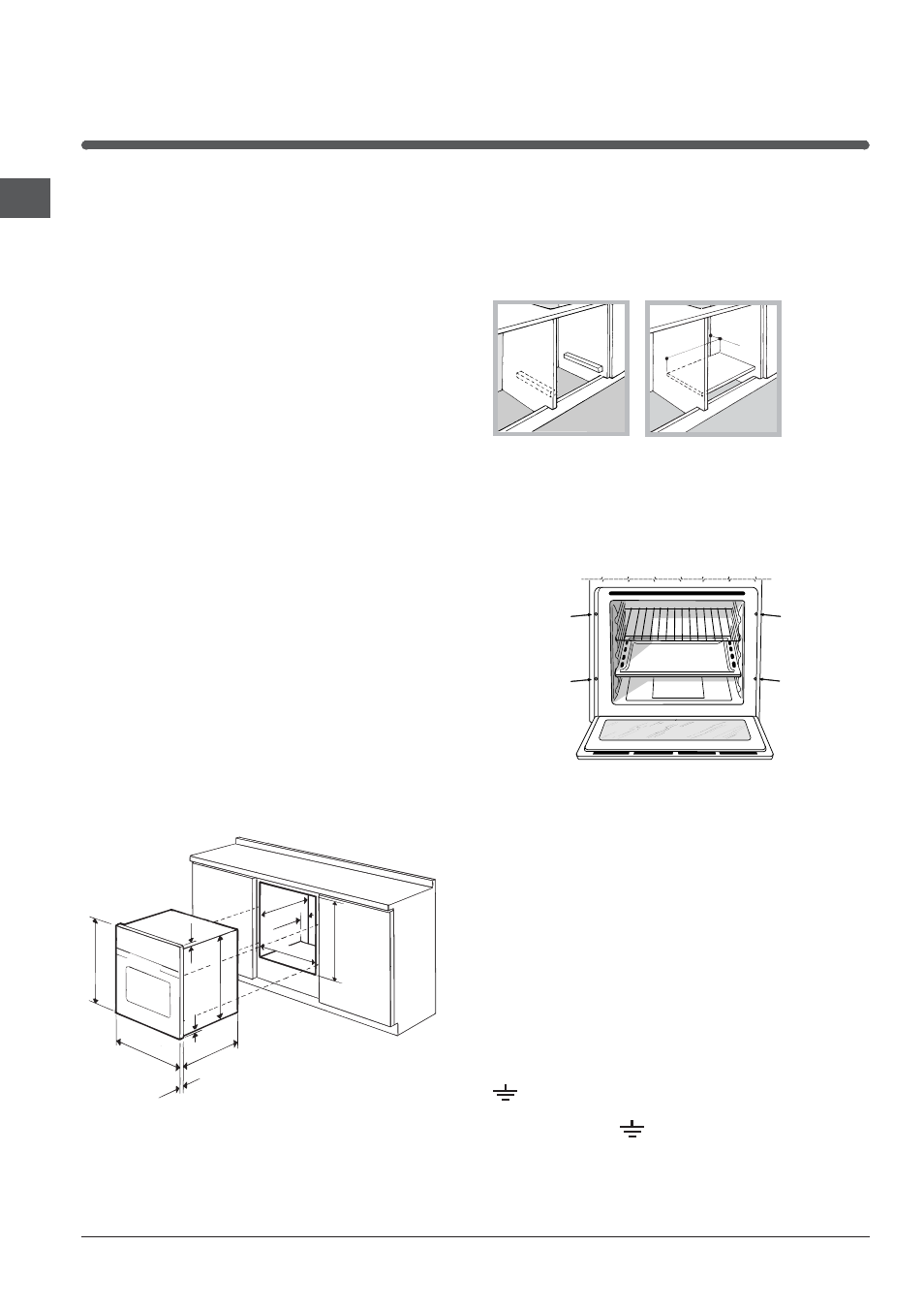

• для встраивания духового шкафа под кухонным
топом (см. рисунок) или в колонну ниша
кухонного элемента должна иметь следующие
размеры:
! После встраивания изделия в кухонныи элемент
должна быть исключена возможность касания к
электрическими частями.
Расход электроэнергии, указанныи на паспортнои
табличке изделия, был замерян для данного типа
монтажа
Вентиляция
Для обеспечения надлежащеи вентиляции необходимо
снять заднюю панель ниши кухонного элемента.
Рекомендуется установить духовои шкаф на два
деревянных бруска или на сплошное основание с
отверстием диаметром не менее 45 х 560 мм (см
чертежи).
Центровка и крепление
Для крепления изделия к кухонному элементу:
откроите дверцу духового шкафа и завинтите 4
шурупа для деревянных панелеи в 4 отверстия в
периметральнои раме.
! Все защитные элементы должны быть закреплены
таким образом, чтобы их можно было снять только при
помощи специального инструмента.
Электрическое подключение
! Духовые шкафы, укомплектованные
трехполюсным кабелем электропитания, расчитаны
на функционирование с переменным током с
напряжением и частотои электропитания, указанными
на паспортнои табличке с данными (см. ниже).
Подсоединение сетевого кабеля
1. Откройте зажимную коробку, нажав при помощи
отвертки на выступы с боков крышки: потяните и
откройте крышку (см. схему).
2. Порядок подсоединения сетевого кабеля: отвинтите
винт кабельного сальника и три винта контактов L-N-
и затем прикрепите провода под головками винтов,
соблюдая цветовую маркировку Синий (N) Коричневый
(L) Желто-зеленый
(см. схему).
3. Закрепите сетевой кабель в специальном кабельном
сальнике.
595 mm.
595 mm.
24 mm.
545 mm.
5 mm.
567 mm.
23 mm.
593 mm.
45 mm
.
558 mm.
547 mm. m
in.
560 mm.
45 mm.
Установка
