17
KZ
 Жаңа құрылғыны іске қоспас бұрын нұсқаулық
кітапшасын мұқият оқып шығыңыз. Мұнда
құрылғыны қауіпсіз орнату жəне оны пайдалану
туралы маңызды ақпараттар қамтылған.
 Келешекте анықтама ретінде қарау үшін пайдалану
нұсқаулығын сақтап қойыңыз. Құрылғы сатылса,
біреуге берілсе немесе көшірілсе, iнұсқаулар онымен
бірге болатынына көз жеткізіңіз.
 Құрылғыны нұсқауларға сəйкес арнайы біліктілігі
бар маман орнатуға тиіс.
 Кез келген түрде реттеу немесе қызмет көрсету
қажет болса, оны құрылғыны токтан ажыратқаннан
кейін орындау керек.

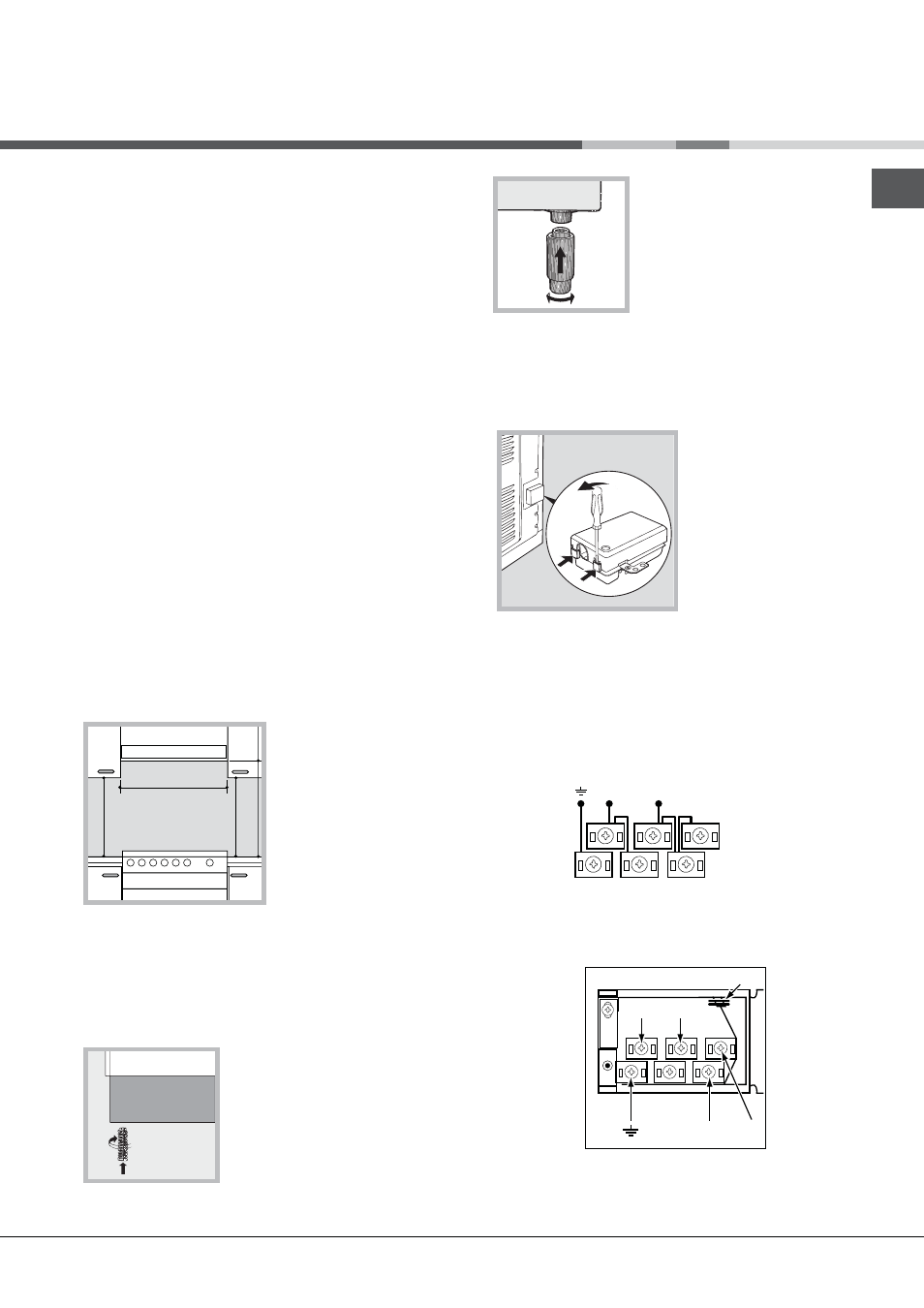

Орналастыру жəне түзулеу
 Құрылғыны биіктігі плитаның биіктігінен аспайтын
шкафтардың қасына орнатуға болады.
 Құрылғының артқы жағына тиіп тұратын қабырға
жанғыш емес, қызуға төзімді материалдан (T 90°C)
жасалғанына көз жеткізіңіз.
Құрылғыны дұрыс орнату үшін:
• Оны ас үйге, залға немесе тұрғын үйге қойыңыз
(ваннаға қоймаңыз).
• Плитаның жоғарғы жағы шкафтан жоғары
болса, құрылғыны олардан кем дегенде 200 мм
қашықтықта орнату керек.
• Пеш қабырғаға
ілінетін шкафтың астына
орнатылса, осы шкаф пен
плитаның жоғарғы жағы
арасында кем дегенде
420 мм ара қашықтық
болуы тиіс.
Қабырғаға ілінетін
шкафтар жанғыш
болса, бұл қашықтықты
700 мм-ге дейін үлкейту
керек (суретті қараңыз).
• Пештің артқы жағына немесе бүйірлеріне 200 мм-
ден жақын жерге жалюзи орнатпаңыз.
• Қалқалар қатысты пайдалану нұсқаулығындағы
нұсқауларға сəйкес орнатылуы тиіс.
Түзулеу
Құрылғыны түзулеу қажет
болса, плита түбінің əрбір
бұрышындағы орындарына
реттелетін аяқтарын* бұраңыз
(суретті қараңыз).
Құрылғымен бірге берілетін
аяқтар* плита түбінің астынғы
жағындағы тесіктерге
кигізіледі.
Орнату
СОРҒЫШ
Мин
.
420
мм
.
Мин
.
420
мм
.
со
рғышпен
мин
.
650
мм
.
со
рғышсыз мин. 700 мм.
Мин. 600 мм.
Токқа жалғау
Электр кабелін орнату
Контактілер тақтасын ашу үшін:
• Контактілер тақтасы қақпағының бүйір құлақшаларына
бұрауышты тығыңыз.
• Қақпақты ашу үшін
оны тартыңыз.
Кабельді орнату үшін төмендегі нұсқауларды орындаңыз:
• Кабель қысқышының бұрандасын жəне сым
контактісінің бұрандаларын босатыңыз.
! Жалғастырғыштар зауытта 230 В бір фазалық
қосылымға алдын ала орнатылған (суретті қараңыз).
• Электр қосылымдарды суреттердегідей жасау үшін
қораптағы екі жалғастырғыштарды қолданыңыз
(суретті қараңыз - «P» əрпімен белгіленген).
*
Тек белгілі үлгілерде болады.
N
L2
L1
L3
P
N L
230V ~
H05RR-F 3x4 CEI-UNEL 35363
1 3
2 4
5
H05VV-F 3x4 CEI-UNEL 35746
