R U

38

Монтаж

Монтаж

Монтаж

Монтаж

Монтаж

Важно сохранить данное руководство для его

последующих консультации. В случае продажи, передачи или
переезда проверьте, чтобы данное техническое руководство
сопровождало изделие.

Внимательно прочитайте инструкции: в них содержатся

важные сведения об установке изделия, его эксплуатации и
безопасности.

В случае переезда перевозите машину в вертикальном

положении. В случае крайней необходимости машина может
быть положена задней стороной вниз.

Данная машина предусмотрена для бытового или другого

аналогичного использования, а именно:
- в помещениях, предназначенных для приготовления пищи
для персонала магазинов, офисов и прочих учреждений;
- в агротуристических усадьбах;
- для использования проживающими в гостинице, мотеле и
прочих местах проживания;
- в гостиницах типа «номер плюс завтрак».

Расположение и нивелировка

Расположение и нивелировка

Расположение и нивелировка

Расположение и нивелировка

Расположение и нивелировка

1. Снимите упаковку с изделия и проверьте, чтобы на нем не
было повреждений, нанесенных при транспортировке.
При обнаружении повреждений не подсоединяйте машину, а
обратиться к продавцу.

2. Установите посудомоечную машину в нишу кухонного
гарнитура, так чтобы сбоков или сзади она прилегала к стене
или к кухонным элементам. Изделие также может быть
встроено под сплошной столешницей кухонного гарнитура

*

(см. схему Монтажа).

3. Установите посудомоечную машину на ровный и твердый
пол. Выровняйте машину, отвинчивая или завинчивай
передние опорные ножки до идеально горизонтального
положения машины. Точная нивелировка гарантирует
стабильность и помогает избежать вибраций, шумов и
смещений машины.

4

*

. Отрегулируйте высоту задней опоры, повернув

шестигранную красную втулку, расположенную спереди, в
центральной нижней части посудомоечной машины,
шестигранным разводным ключом с раскрытием 8 мм по
часовой стрелке для увеличения высоты и против часовой
стрелки для ее уменьшения. (см. лист с инструкциями по
встроенному монтажу, прилагающийся к документации на
машину).

Водопроводное

и

электрическое

Водопроводное

и

электрическое

Водопроводное

и

электрическое

Водопроводное

и

электрическое

Водопроводное

и

электрическое

подсоединение

подсоединение

подсоединение

подсоединение

подсоединение

Электрическое и водопроводное подсоединения машины

должны выполняться только квалифицированным техником.

Посудомоечная машина не должна давить на трубы или

на провод электропитания.

Изделие должно быть подсоединено к водопроводу при

помощи новых труб.
Не используйте б/у трубы.

Трубы подачи воды и слива и кабель электропитания должны
располагаться слева или справа от для оптимальной
установки машины

.

Подсоединение шланга подачи воды.

Подсоединение шланга подачи воды.

Подсоединение шланга подачи воды.

Подсоединение шланга подачи воды.

Подсоединение шланга подачи воды.

• Подсоединение к водопроводу холодной воды: прочно

привинтите трубу подачи воды к крану с резьбовым
отверстием 3/4 газ. Перед закруткой дайте стечь воде до
тех пор, пока она не станет прозрачной во избежание
засорения машины нечистотами.

• Подсоединение к водопроводу горячей воды: если в вашем

доме централизованная система отопления,
посудомоечная машина может быть запитана горячей
водой из водопровода, если температура воды не
превышает 60°C.
Привинтите трубу к крану, как описано выше для трубы
холодной воды.

Если длина водопроводного шланга будет недостаточной,

следует обратиться в специализированный магазин или к
уполномоченному сантехнику (

см. Техническое

обслуживание).

Давление воды должно быть в пределах значений,

указанных в таблице Технические данные (

см. сбоку).

Проверьте, чтобы водопроводный шланг не был заломлен

или сжат.

Подсоединение сливного шланга

Подсоединение сливного шланга

Подсоединение сливного шланга

Подсоединение сливного шланга

Подсоединение сливного шланга

подсоедините сливной шланг, не сгибая его, к сливному
трубопроводу с минимальным диаметром 4 см.

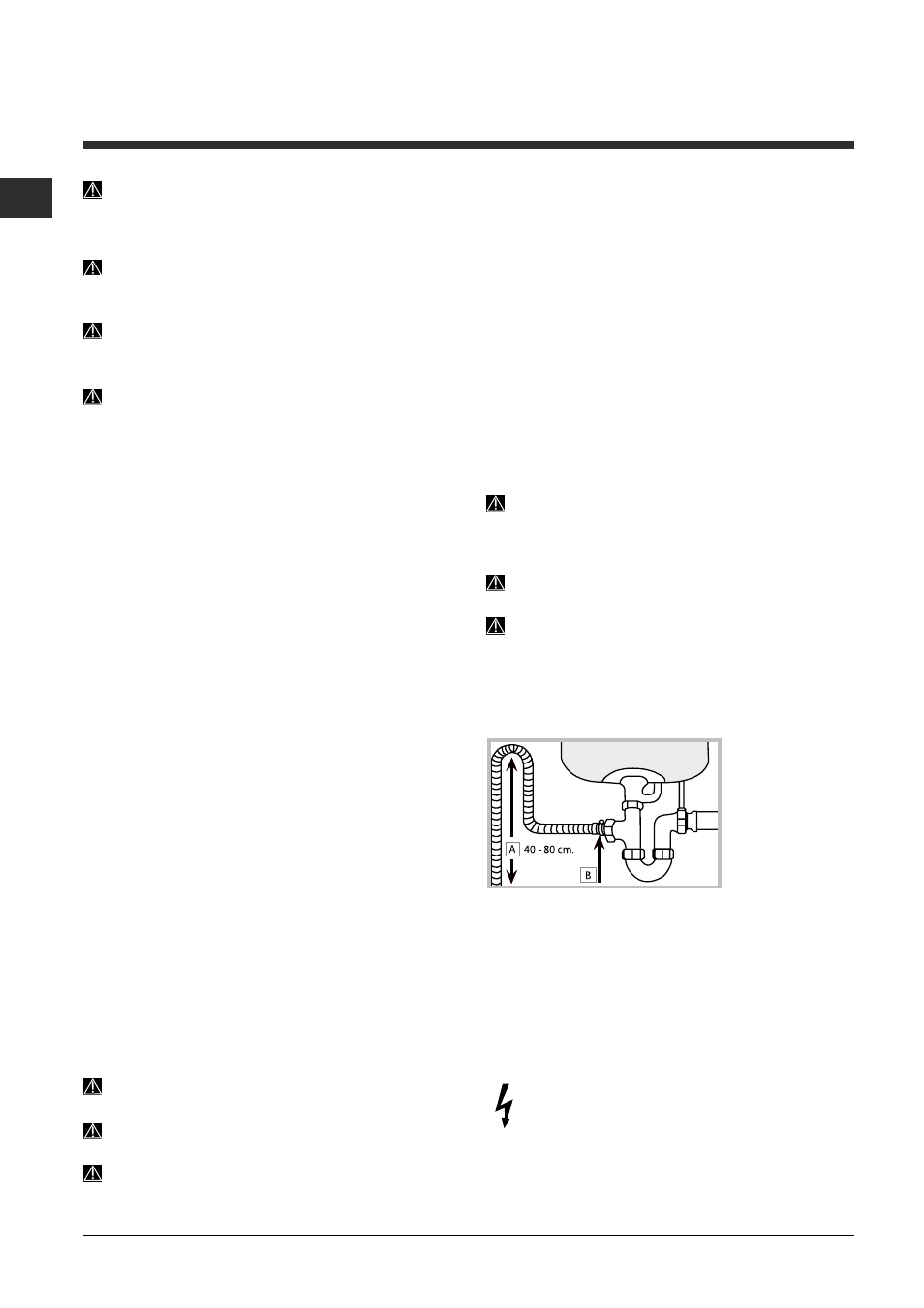

Сливной шланг
должен

быть

расположен на
высоте от 40 до 80
см от пола или от
п л а т ф о р м ы
п о с у д о м о е ч н о й
машины (А).
П

е

р

е

д

подсоединением сливного шланга к сифону мойки снимите
пластиковую пробку (В).

Защита против затопления

Защита против затопления

Защита против затопления

Защита против затопления

Защита против затопления

Во избежание затопления посудомоечная машина:
- оснащена системой, перекрывающей подачу воды в случае
аномалии или внутренних утечек.
Некоторые модели оснащены дополнительным защитным
устройством

New Acqua Stop

*

, предохраняющим от

затопления даже в случае разрыва водопроводного шланга.

ВНИМАНИЕ: ОПАСНОЕ НАПРЯЖЕНИЕ!

ВНИМАНИЕ: ОПАСНОЕ НАПРЯЖЕНИЕ!

ВНИМАНИЕ: ОПАСНОЕ НАПРЯЖЕНИЕ!

ВНИМАНИЕ: ОПАСНОЕ НАПРЯЖЕНИЕ!

ВНИМАНИЕ: ОПАСНОЕ НАПРЯЖЕНИЕ!

Категорически запрещается обрезать шланг подачи воды,
так как вдоль него проходят элементы под напряжением.

*

Имеется только в некоторых моделях
