Выполните соединения
Обращайтесь также к стр. 22.
*
Если Ваш ВКМ имеет гнездо SCART,
используйте прилагаемый переходник кабеля.
**
Подсоедините если Ваш ТВ/ВКМ имеет
разъем S-VIDEO IN. В этом случае нет
необходимости подсоединять желтый видео
кабель.
*** При подсоединении кабеля откройте крышку.
ПРИМЕЧАНИЕ:
Установите переключатель выбора видео
выхода на переходнике кабеля в нужное
положение:
Y/C: Когда подсоединяете к ТВ или к ВКМ,
который может принимать сигналы Y/C и
использует кабель S-Video.
CVBS: Когда подсоединяете к ТВ или к ВКМ,
который не может принимать сигналы Y/C и
использует кабель аудио/видео.
1
A ВКМ JVC, оборудованный гнездом
Remote PAUSE...
…Подсоедините монтажный кабель к
гнезду Remote PAUSE.
B ВКМ JVC, не оборудованный гнездом
Remote PAUSE, но оборудованный
гнездом R.A.EDIT...
…Подсоедините монтажный кабель к
гнезду R.A.EDIT.
C ВКМ, отличающийся от
вышеупомянутых...
…Подсоедините монтажный кабель к
гнезду PAUSE IN пульта ДУ.
2
Вставьте записанную ленту в видеокамеру.
3
Установите переключатель VIDEO/
MEMORY в положение “VIDEO”.
4
Установите переключатель питания в
положение “PLAY”, одновременно нажимая
кнопку фиксатора, расположенную на
переключателе.
5
Включите электропитание ВКМ, вставьте
записываемую ленту и инициируйте режим
AUX.
● Обращайтесь к инструкции ВКМ.
ПРИМЕЧАНИЯ:
● Перед началом монтажа в произвольной
последовательности, убедитесь, что
индикации не появляются на экране ТВ.
Если они появляются, то они записываются
на новую ленту.
Чтобы выбрать, показывать или нет
следующие дисплеи на подсоединенном
ТВ...
• Дата и время
Установите пункт “DATE/TIME” в
положение “AUTO”, “ON” или “OFF”.
(
੬ стр. 31, 40) Или нажмите кнопку
DISPLAY на пульте ДУ, чтобы включить/
выключить индикацию даты.
• Временной код
Установите пункт “TIME CODE” в
положение “OFF” или “ON”. (
• Индикации, отличающиеся от даты/
времени и временного кода
Установите пункт “ON SCREEN” в
положение “OFF”, “LCD” или “LCD/TV”.
(
● Когда выполняется монтаж на ВКМ,
оборудованный входным гнездом DV,
дополнительный кабель DV может быть
подсоединен вместо кабеля S-Video и кабеля
аудио/видео.

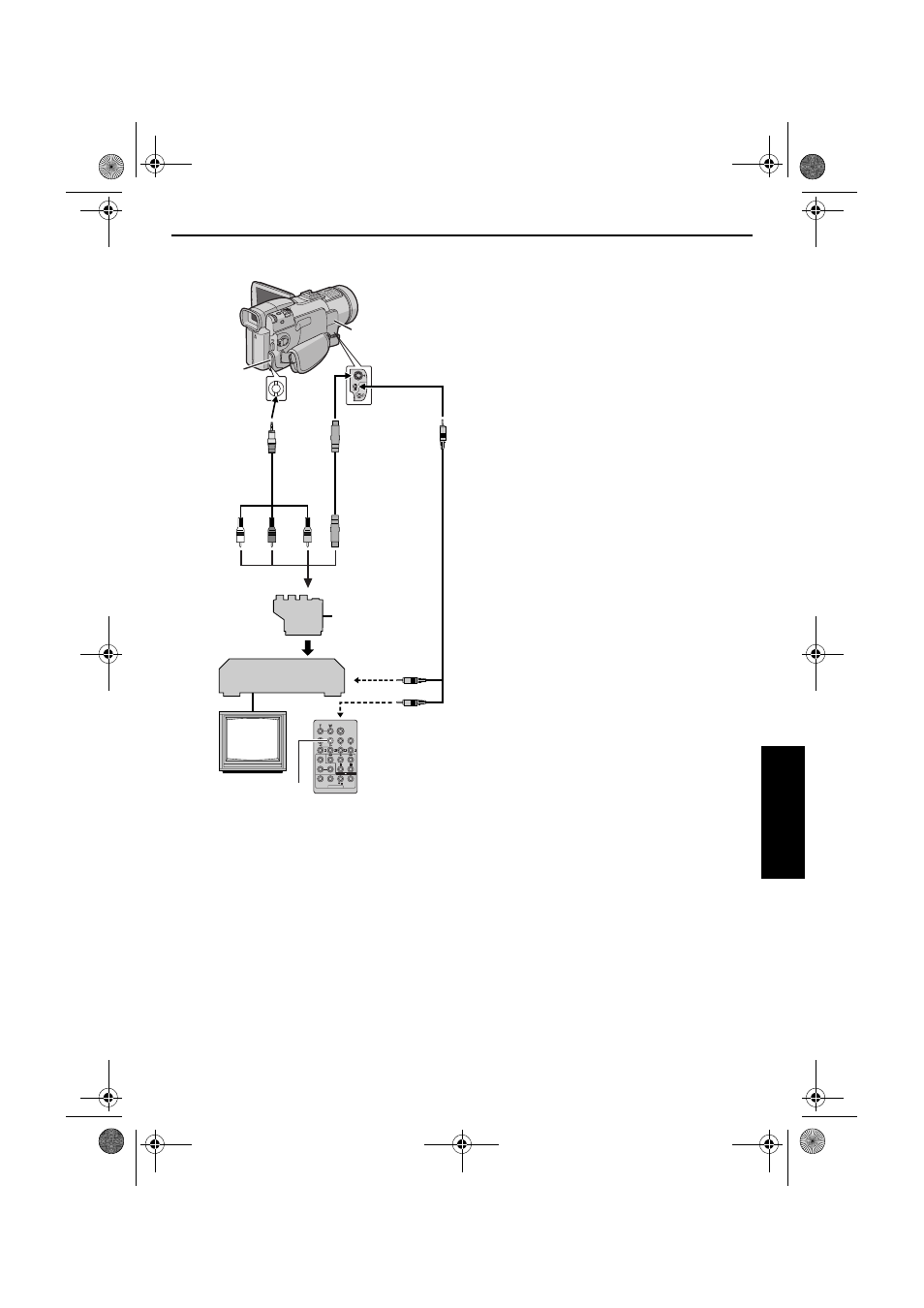

1
2
3 4
DISPLAY
ВКМ
ТВ
ABК Remote
PAUSE или
R.A.EDIT
CК PAUSE IN
Крышки
гнезд***
Крышки
гнезд***
Кабель аудио/
видео
(прилагается)
К AV
К S
Кабель S-Video
(дополнительный)
К EDIT
Монтажный
кабель
(прилагается)
A Белый к AUDIO L IN
B Красный к AUDIO R IN
C Желтый к VIDEO IN
D К S-VIDEO IN**
Переключатель
видео выхода
“Y/C”/“CVBS”
Переходник
кабеля*
