54
NL
hierboven uitsteken, moeten op minstens 600 mm
van de rand van de plaat staan.
Bevestigen
Het apparaat moet op een absoluut horizontaal
oppervlak worden geïnstalleerd.
Eventuele door onjuiste installatie veroorzaakte
vervormingen kunnen de eigenschappen en de
prestaties van de kookplaat aantasten.
De lengte van de regelschroef van de
bevestigingshaken moet op basis van de dikte van het
keukenblad worden ingesteld
voordat de haken worden
gemonteerd:
• als de dikte 30 mm is: schroef 17,5 mm;
• als de dikte 40 mm is: schroef 7,5 mm.
Voor het bevestigen moet u als volgt te werk gaan:
1. Draai met korte, puntloze schroeven de 4
centreringsklemmen in de openingen in het midden
van elke zijde van het blad vast;
2. zet de kookplaat in het midden van de opening van
het keukenmeubel door gelijke druk uit te oefenen op
de hele omtrek totdat de kookplaat perfect aansluit op
het keukenblad.
3. voor een blad met zijprofielen: nadat u de kookplaat
in het keukenmeubel heeft geplaatst moet u de
4 bevestigingshaken aan de onderste rand van
de kookplaat vastschroeven met gepunte, lange
schroeven, net zolang tot het glas goed aan het blad
vastzit.
! De schroeven van de centreringsklemmen moeten te
allen tijde bereikbaar blijven.
! Volgens de veiligheidsnormen mag er geen contact
meer mogelijk zijn met de elektrische onderdelen nadat
het apparaat is ingebouwd.
! Alle beschermende onderdelen moeten zodanig
worden bevestigd dat ze niet kunnen worden
verwijderd zonder gereedschap te gebruiken.
Elektrische aansluiting
! De elektrische aansluitingen van de kookplaat en
de eventuele inbouwoven moeten apart worden
uitgevoerd, zowel om elektrische veiligheidsredenen
als om de oven eventueel eenvoudiger te kunnen
verwijderen.

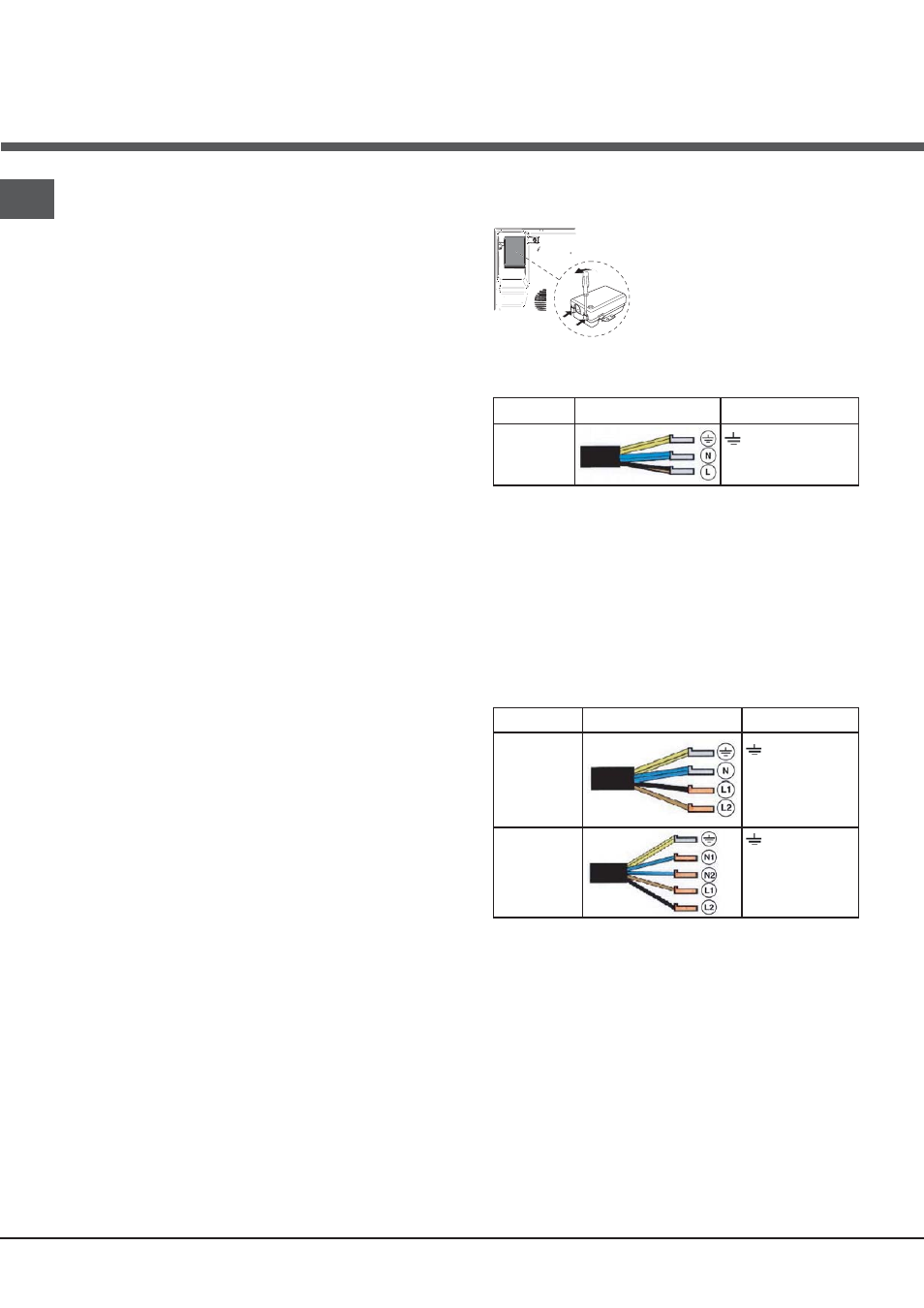

Klemmenstrook
Aan de onderkant van het apparaat bevindt zich een
klemmenstrook voor de verschillende types elektrische
voeding (het is mogelijk dat
de afbeelding niet exact
overeenkomt met het model dat
u heeft aangeschaft).
Eenfasige aansluiting
De kookplaat is voorzien van
een voedingskabel bestemd voor een eenfasige
aansluiting. Voer de draadverbinding uit zoals
aangegeven in de volgende tabel en tekeningen:
Spanningstype
en netfrequentie
Elektrische kabel Draadverbinding
230-240V 1+N ~
220-240V 1+N ~
50/60 Hz
: geel/groen;
N : de 2 blauwe draden samen
L : bruin en zwart samen
Andere soorten aansluitingen
Als het elektrische net overeenkomt met een van de
volgende karakteristieken:
Spanningstype en netfrequentie
• 400V - 2+N ~ 50/60 Hz
• 220-240V 3 ~ 50/60 Hz
• 230-240V 3 ~ 50/60 Hz
• 400V - 2+2N ~ 50/60 Hz
Scheid de kabels en voer de draadverbinding uit zoals
aangegeven in de volgende tabel en tekeningen:
Spanningstype
en netfrequentie
Elektrische kabel Draadverbinding
400V - 2+N ~
50/60 Hz
230-240V 3 ~
220-240V 3 ~
50/60 Hz
: geel/groen;
N: de 2 blauwe
draden samen
L1: zwart
L2: bruin
400V - 2+2N ~
50/60 Hz
: geel/groen;
N1: blauw
N2: blauw
L1: zwart
L2: bruin
Als het elektrische net overeenkomt met een van de
volgende karakteristieken:
Spanningstype en netfrequentie
• 400V 3 - N ~ 50/60 Hz
ga als volgt te werk:
! De eventuele bijgeleverde kabel is niet geschikt voor
dit type installatie.
1. Gebruik een geschikte voedingskabel, type
H05RR-F of met een hogere waarde, met de juiste
afmetingen (diameter kabel: 25 mm).
2. Licht de lippen aan de zijkant van het deksel van de
klemmenstrook op met een schroevendraaier en open
hem (zie afbeelding Klemmenstrook).
KOOKPLAAT
ONDERSTEBOVEN
