Nikon COOLPIX-P7800 - Инструкция (Страница 19)

1
Ко
мп
он
ен
ты фо
ток
ам
ер
ы
и
о
снов
ны
е функ
ции
Компоненты фотокамеры и основные
функции

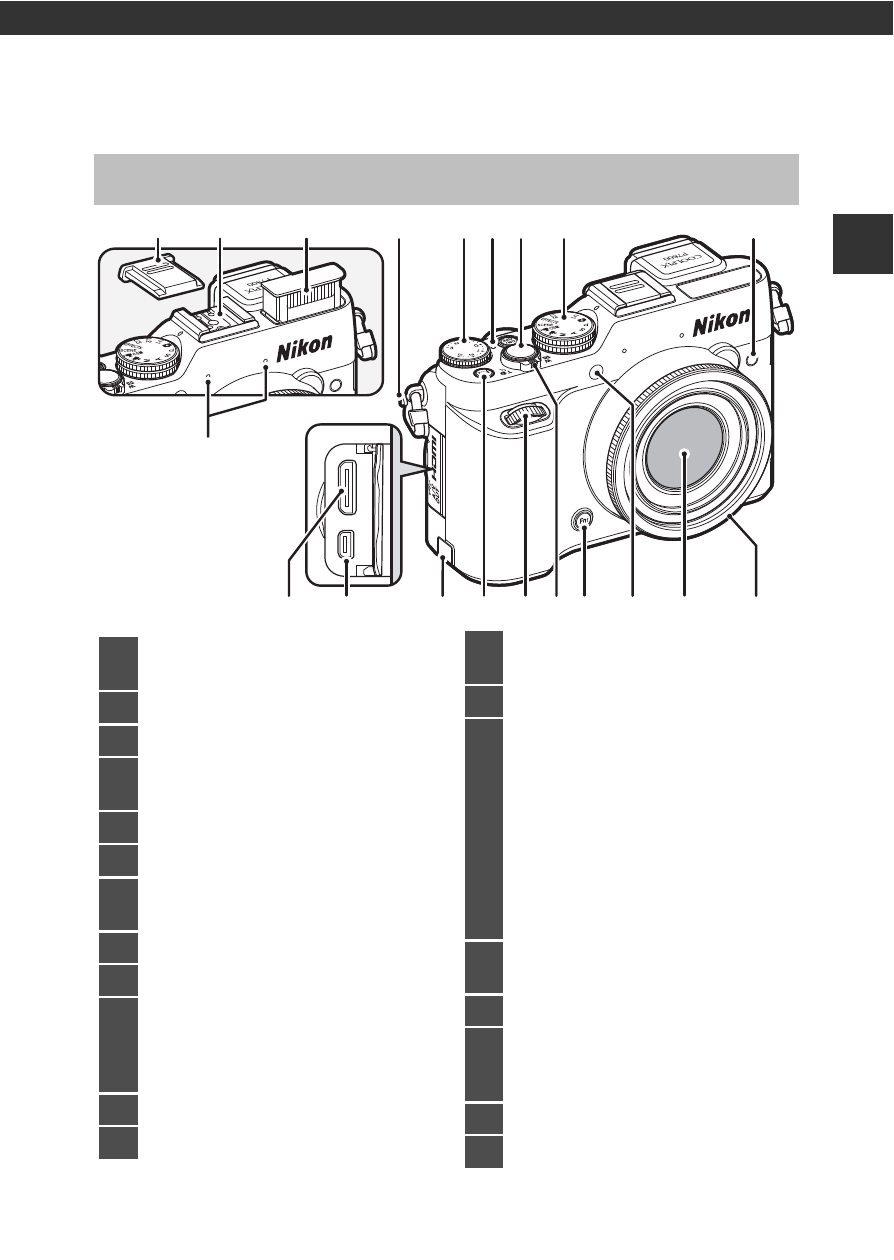

Корпус фотокамеры
5 6 7 9 8 10
20
4
19 18 17 16 14 13 12
1 2 3
15 11
1
Крышка колодки для
принадлежностей BS-1...................
E108
2 Rолодка для принадлежностей... E108
3 Вспышка............................................................................59
4
Микрофон
(стереофонический) ..................................88, 91
5 Проушина для ремня фотокамеры ......... 8
6 Диск коррекции экспозиции.......................69
7
Индикатор диска коррекции
экспозиции ...............................................................69
8 Спусковая кнопка затвора ..................... 4, 34
9 Диск выбора режимов......................................30
10
Инфракрасный приемник
(для дополнительного пульта
дистанционного управления
ML-L3)...................................................... 58,
E106
11 Кольцо объектива.................................. E105
12 Объектив
13
Индикатор автоспуска..................................... 62
Вспомогательная подсветка АФ ............... 99
14 Кнопка w1 (function 1) ..................4, 100
15
Рычажок зуммирования.................................. 33
f : широкоугольное
положение ........................................ 33
g : телескопическое
положение ........................................ 33
h : просмотр уменьшенных
изображений................................... 87
i : увеличение/уменьшение
при просмотре............................... 86
j : справка ................................................39
16
Вспомогательный диск
управления............................................. 3, 6, 49, 51
17 Кнопка w2 (function 2)......................11, 101
18
Крышка разъема питания
(для подключения дополнительного
сетевого блока питания) ...................
E104
19 USB-/аудио-/видеоразъем ......................... 102
20 Разъем HDMI mini (тип С)............................ 102
