9
VQT0T63
1 Бленда объектива (Стр.10)
2 Крышка объектива
3 Встроенная вспышка (Стр.54)
4 Объектив (LEICA DICOMAR)
5 Датчик ПДУ (Стр.12)
6 Индикатор (Стр.32)
7 Гнездо штатива (Стр.10)
8 Рычажок зума [W/T] (Стр.36)
Рычажок громкости [
rVOLs]
(Стр.58)
9 Кнопка записи (Стр.33, 50)
10 Джойстик (Стр.21)
≥ Нажимайте вверх, вниз, влево или
вправо для выбора пунктов.
≥ Нажимайте на центральную кнопку для
подтверждения выбора.
11 Кнопка меню [MENU] (Стр.25)
12 Кнопка удаления [
] (Стр.62)
13 Переключатель режимов
[AUTO/MANUAL/FOCUS]
(Стр.32, 43 по 48)
14 Крышка разъема (Стр.67, 70, 80)
15 Разъем USB [ ] (Стр.67, 80)
16 Мультиконнектор [MULTI]
(Стр.11, 70)
17 Вход питания постоянного тока
[DC IN 9.3V] (Стр.16)
18 Индикатор состояния (Стр.16 по 18)
19 Переключатель питания [ON/OFF]
(Стр.17)
20 Микрофон (встроенный,
стереофонический)
21 Рычажок вспышки [OPEN
ß] (Стр.54)
22 Датчик баланса белого (Стр.47)
23 Динамик (Стр.58)
24 Диск рабочего режима (Стр.19)
25 Крышка аккумулятора (Стр.15)

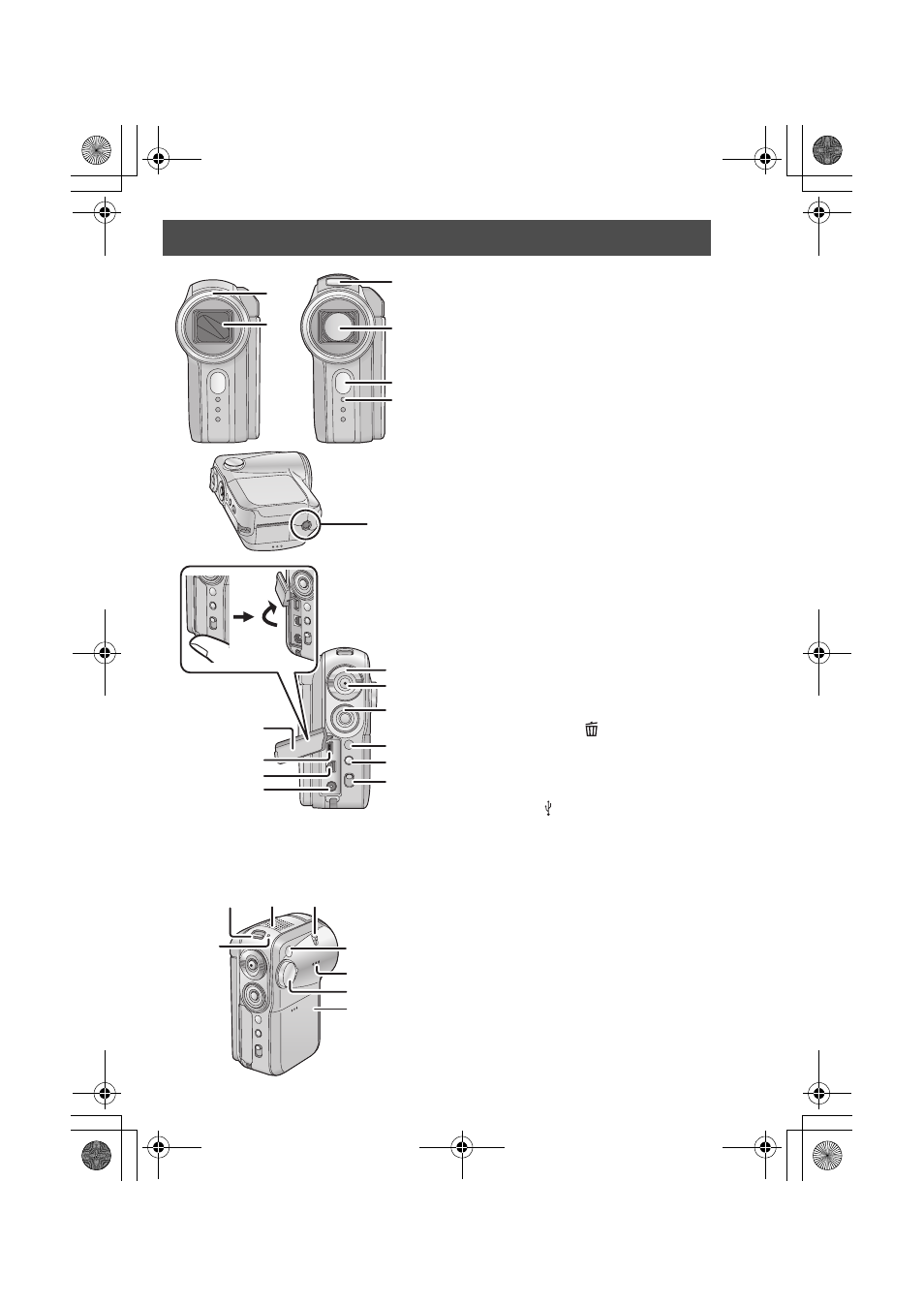

Определение деталей и обращение с ними
1
2
4
3
5
6
7
14
15
16
17
9
8
10
11
12
13
21
20
19
18
22
23
24
25
