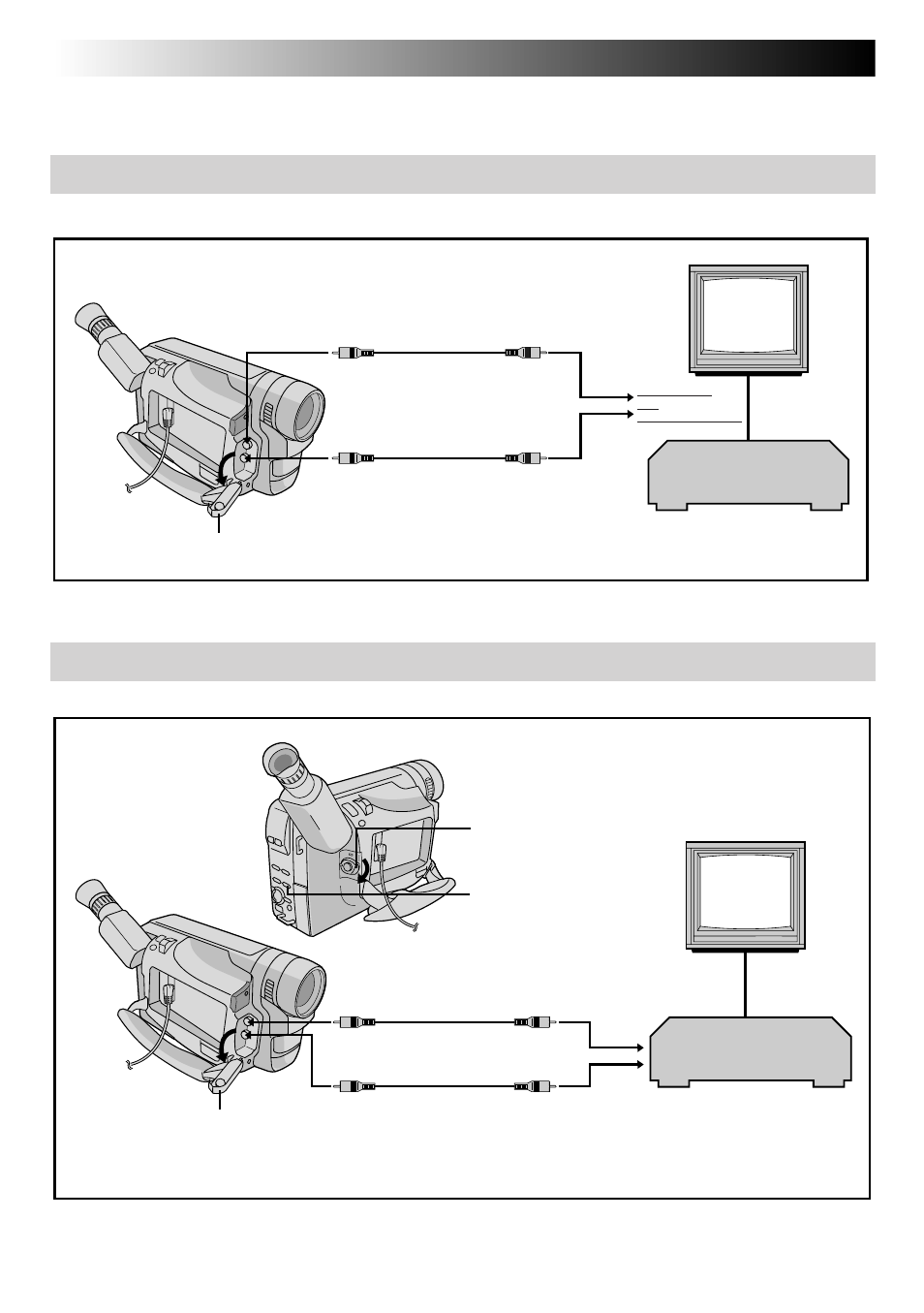

ВОСПРОИЗВЕДЕНИЕ Основные подключения и перезапись ленты
Имеется несколько основных типов подключений. При выполнении подключений пользуйтесь также
руководствами по эксплуатации вашего видеомагнитофона и телевизора.
A. Connection to a TV or VCR equipped with an S-VIDEO
Используйте входящие в комплект видеокамеры кабели Audio и Video.
Основные подключения
Кабель Video (входит в
комплект видеокамеры)
Кабель Audio (входит в
комплект видеокамеры)
К выходу
Video
К выходу
Audio
Телевизор
Видеомагнитофон
Крышка разъемов*
К телевизору
или
видеомагнитофону
Ко входным
разъемам AUDIO и
VIDEO IN
A. Connection to a TV or VCR equipped with an S-VIDEO
Используйте входящие в комплект видеокамеры кабели Audio и Video.
Подключения для выполнения перезаписи ленты
*При подключении кабелей откройте эту крышку.
Переключатель
питания
Кнопка PLAY/PAUSE (4
/6)
Крышка разъемов*
Кабель Audio (входит в
комплект видеокамеры)
К
выходу
Video
Кабель Video (входит в
комплект видеокамеры)
Видеомагнитофон
(пишущий плейер)
Телевизор
К выходу
Audio
Ко входным
разъемам AUDIO и
VIDEO IN
