Запись/воспроизведение
3
Воспроизведение изображения на экране
телевизора

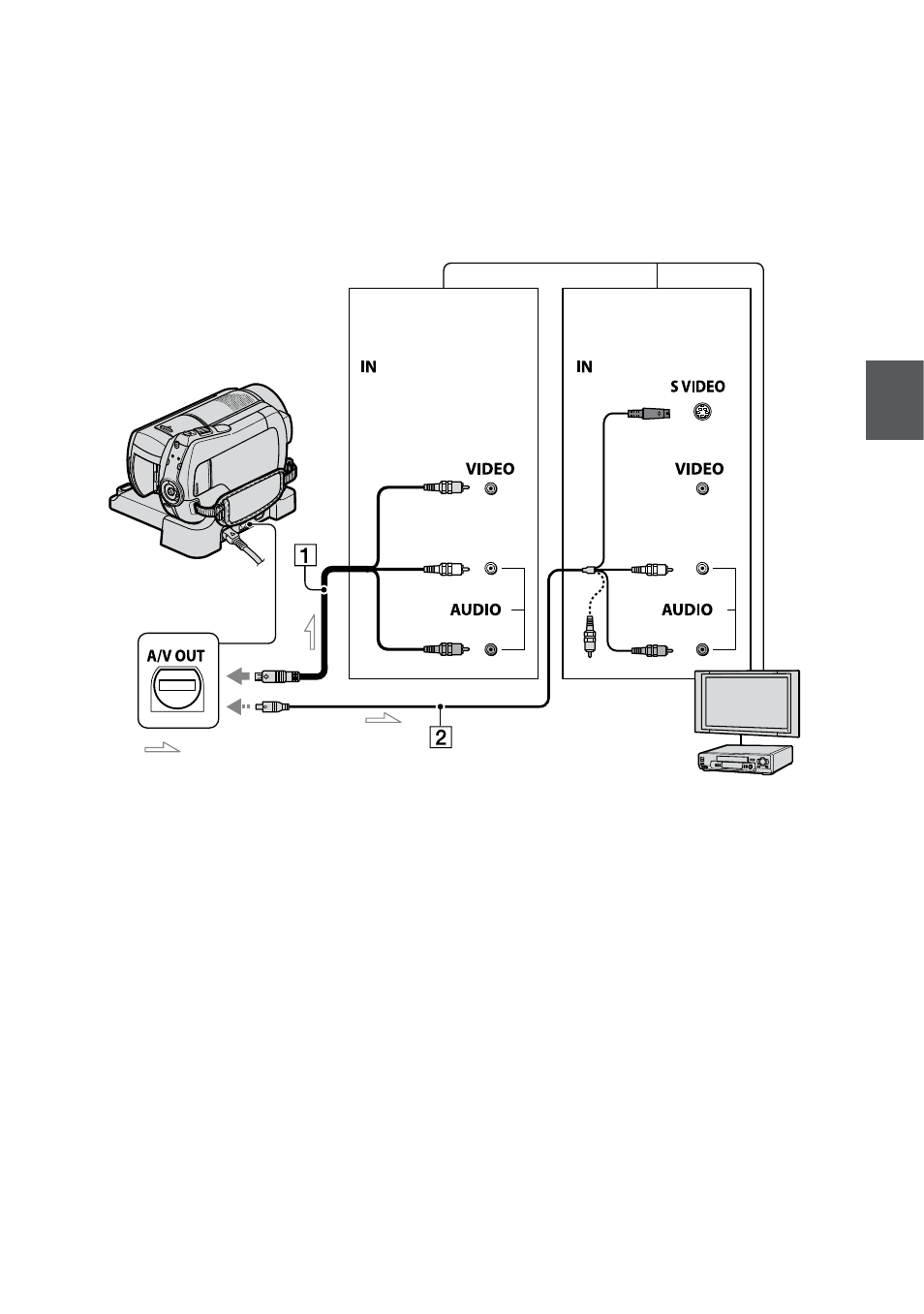

Подключите видеокамеру к входному гнезду телевизора или видеомагнитофона через
соединительный кабель A/V  или через соединительный кабель A/V с кабелем S
VIDEO . На время выполнения этой операции подключите видеокамеру к розетке
электросети через адаптер переменного тока из комплекта поставки (стр. 14). См.
также инструкции по эксплуатации, прилагаемые к подключаемым устройствам.
 Соединительный кабель A/V (из
комплекта поставки)
На базе Handycam Station
предусмотрено гнездо A/V OUT
(стр. 111), а на видеокамере —
Дистанционный соединитель
A/V (стр. 108). В зависимости
от настройки подсоедините
соединительный кабель A/V либо
к базе Handycam Station, либо к
видеокамере.
 Соединительный кабель A/V с
кабелем S VIDEO (приобретается
дополнительно)
Подключение другого устройства
к гнезду S VIDEO через
соединительный кабель A/V с
кабелем S VIDEO (приобретается
дополнительно) обеспечивает более
высокое качество изображения
по сравнению с подключением
через обычный соединительный
кабель A/V. Подсоедините белый и
красный штекеры (левый/правый
аудиосигнал) и штекер S VIDEO
(канал S VIDEO) соединительного
кабеля A/V с кабелем S VIDEO
(приобретается дополнительно).
Желтый штекер не требуется.
Если подсоединен только
штекер S VIDEO, аудиосигнал не
воспроизводится.
Примечания

Не подключайте соединительные кабели
A/V одновременно к видеокамере и к базе
Handycam Station. Это может привести к
искажению изображения.

Гнездо A/V OUT
Устройство без
гнезда S VIDEO
: направление сигнала
Видеомагнитофоны или
телевизоры
Устройство с
гнездом S VIDEO
(желтый)
(белый)
(красный) (желтый)
(белый)
(красный)
