Воспроизведение 58
Воспроизведение
изображения на
экране телевизора

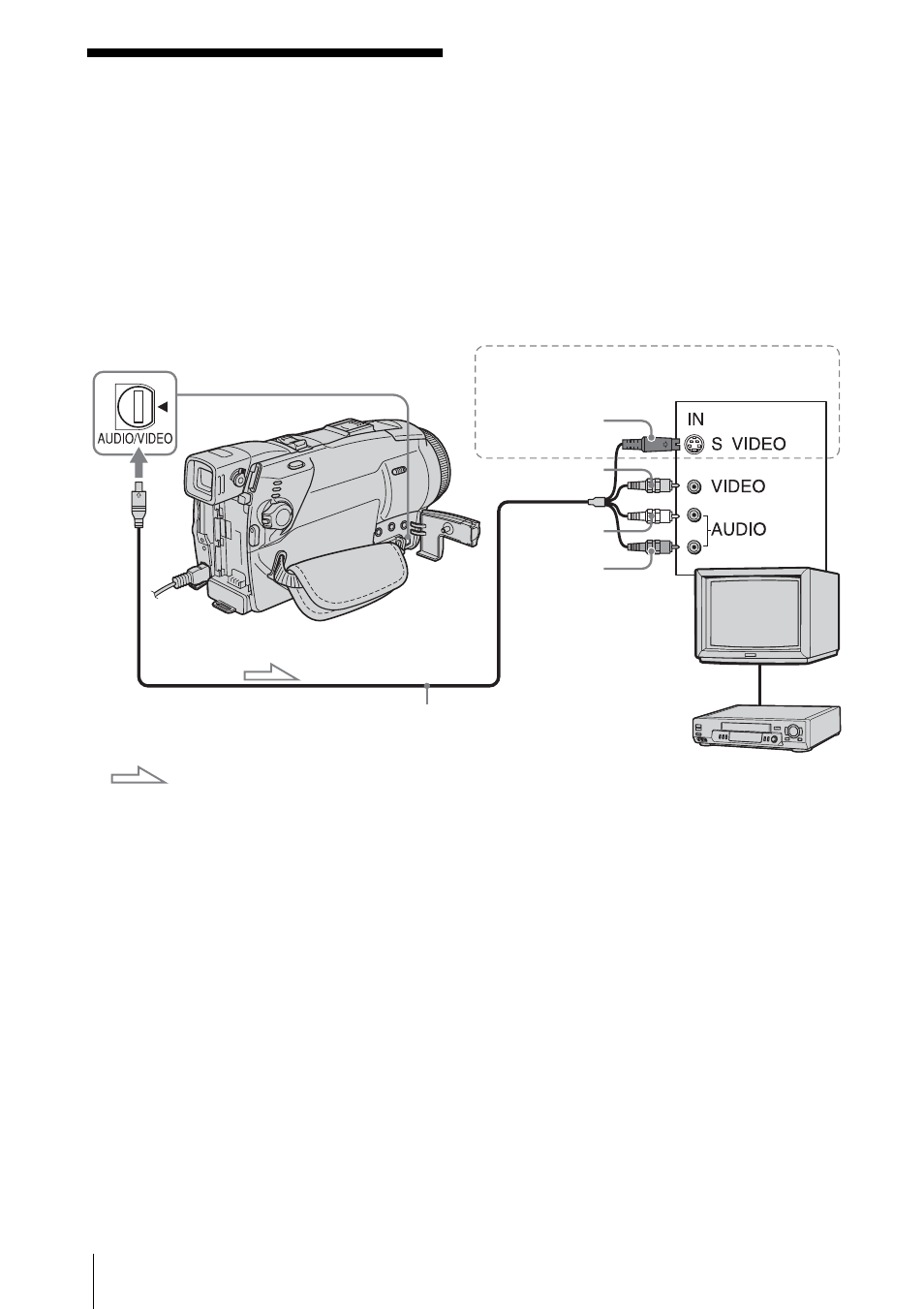

Как показано на рисунке ниже,
подсоедините видеокамеру
к телевизору при помощи прилагаемого
соединительного кабеля A/V.
Подсоедините прилагаемый
к видеокамере адаптер переменного
тока к сетевой розетке для подачи
питания (стр. 14).
См. также инструкции по
эксплуатации, прилагаемые
к подключаемым устройствам.
Для копирования на другую кассету
см. стр. 94.
*1 Прилагаемый соединительный кабель A/V
оборудован видеоштeкepом и штекером
S video для передачи видеосигналов.
*2 Это соединение позволяет получить более
высококачественное изображение формата
DV. Если на устройстве, к которому
выполняется подключение, имеется гнездо
S Video, подсоедините штекер S Video к этому
гнезду вместо подсоединения желтого
штекера видео. Если подсоединен только
штекер S Video, звук выводиться не будет.
Если к видеомагнитофону подсоединен
телевизор
Подключите видеокамеру к входному
гнезду LINE IN видеомагнитофона
с помощью соединительного кабеля A/V.
Установите селектор входного сигнала
на видеомагнитофоне в положение LINE.
Если используется монофонический
телевизор (т.е. на нем имеется только
одно входное гнездо для аудиосигнала)
Подсоедините желтый штекер
соединительного кабеля A/V к входному
гнезду видеосигнала, а белый или красный
штекер - к входному гнезду аудиосигнала
на телевизоре или видеомагнитофоне.
Для воспроизведения звука
в монофоническом режиме используйте
соединительный кабель (приобретается
дополнительно).
Прохождение сигнала
Гнездо AUDIO/VIDEO
Если на телевизоре или видеомагнитофоне
имеется гнездо S video*
2
Желтый
Белый
Красный
Видеомагнитофоны или телевизоры
Штекер S video
(черный)
A/V Соединительный кабель (прилагается)* 1
