JVC GR-DX45 - Инструкция (Страница 15)

РУ
15
К S/AV
#
S-Video/Audio/Video/
Редактирующий кабель
(входит в комплект)
Крышка
разъема*
* При подключении кабелей откройте эту крышку.
** Для просмотра только неподвижных изображений
подсоединение Аудио не нужно.
*** Подсоедините, когда не используется
подсоединение S-Video.
Видеомагнитофон
Теле-
визор
ВОСПРОИЗВЕДЕНИЕ КАССЕТЫ
Разъемы
1
Проверьте, что все компоненты аппаратуры
выключены.
2

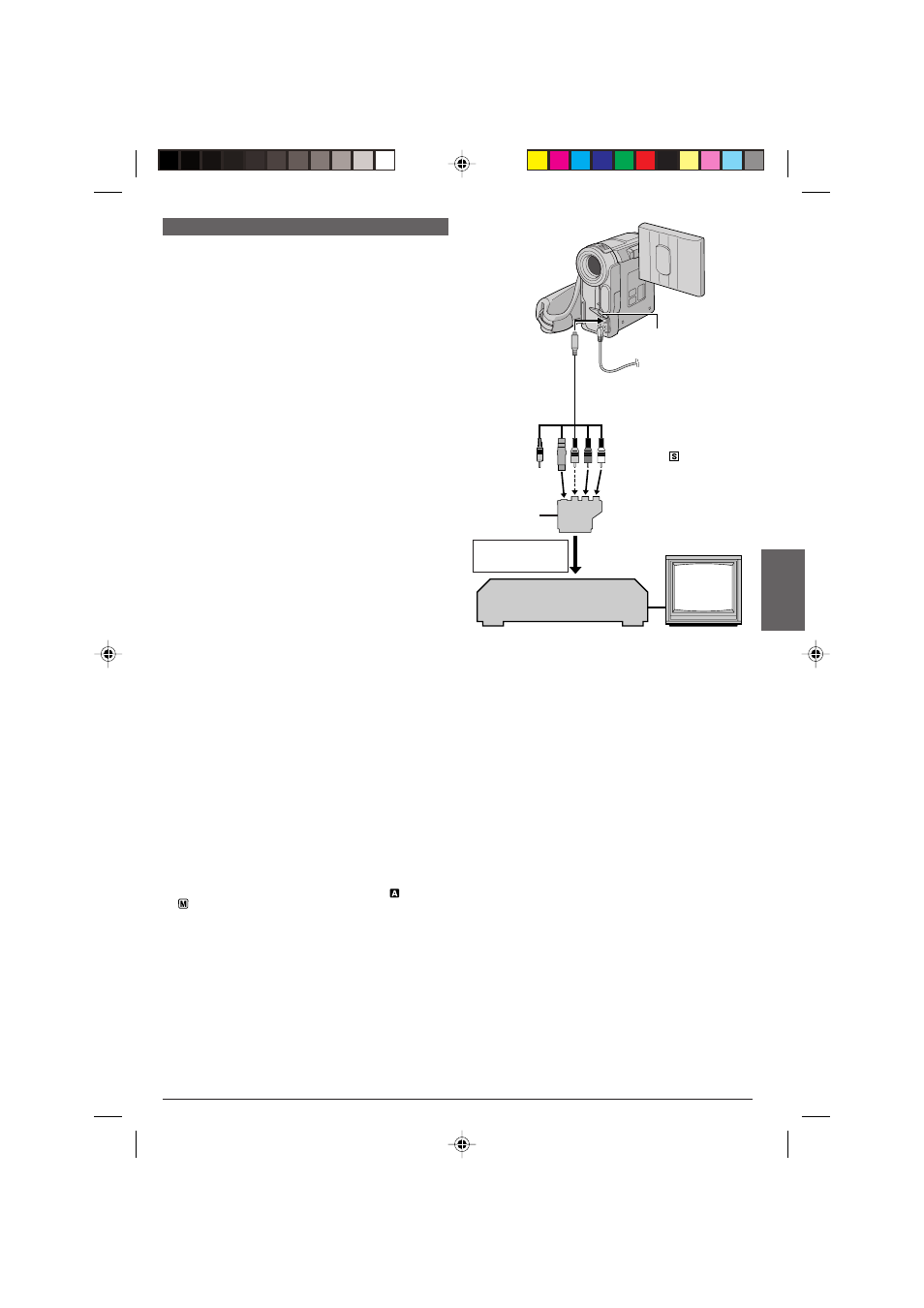

Подключите видеокамеру к телевизору или
видеомагнитофону, как показано на рисунке.
Если подключается видеомагнитофон . . . перейдите на шаг 3.
Если нет . . . перейдите на шаг 4.
3
Подключите выход видеомагнитофона ко входу
телевизора, как это описано в руководстве по
эксплуатации вашего видеомагнитофона.
4
Включите видеокамеру, видеомагнитофон и
телевизор.
5
Установите в видеомагнитофоне режим входа
AUX (ДОПОЛНИТЕЛЬНЫЙ), и установите в
телевизоре режим VIDEO.
Для выбора того, будет или не будет
воспроизводиться следующая информация на
экране подключенного телевизора . . .
•Дата/Время
..... в экран меню (
੬
стр. 23, 25) выберите для
пункта “DATE/TIME” (“ДАТА/ВРЕМЯ”) “AUTO”
(“АВТОМАТИЧЕСКИЙ”), “ON” (“ВКЛ.”) или
“OFF” (“ВЫКЛ.”).
Или нажмите на DISPLAY
Q на пульте
дистанционного управления (прилагается)
чтобы включить/выключить индикацию даты.
•Временной код
..... в экран меню (
੬
стр. 24, 25) выберите для
пункта “TIME CODE” (“ВРЕМЕННОЙ КОД”)
“ON” или “OFF”.
•Индикации помимо даты/времени и кода времени.
..... установите указатель “ON SCREEN” (“Экран”)
в положение “LCD”, “LCD/TV” или “OFF” в меню
экрана (
੬
стр. 23, 25).
ПРИМЕЧАНИЯ:
● Рекомендуется использовать Сетевой Адаптер в
качестве источника питания, вместо
аккумуляторной батареи (
੬
стр. 7).
● Установите переключатель видеовыходов на
адаптере кабеля в следующие положения:
Y/C
: При подключении к телевизору или
видеомагнитофону, на которые могут
подаваться сигналы Y/C, и к которым может
подключаться кабель S-Video.
CVBS : При подключении к телевизору или
видеомагнитофону, на который нельзя
подавать сигналы Y/C и при использовании
кабеля Audio/Video.
● Для контролирования изображения и звука с
видеокамеры, без установки кассеты, установите
Переключатель Питания
8 в положение “ ” или
“ ”, после чего установите Ваш телевизор в
надлежащий режим входа.
● Проверьте, что уровень громкости в телевизоре
установлен на минимум, чтобы избежать очень
громкого звука при включении видеокамеры.
● Если ваш телевизор или акустические системы не
имеют специального экрана, не устанавливайте
акустические системы рядом с телевизоре, так как
это приведет к помехам на воспроизводимом
видеокамерой изображении.
● Eсли на дисплее нет изображения и звук из телевизора
не слышен, установите “S/AV INPUT” на “OFF” в Экране
Меню (только модели GR-DX55/DX35,
੬
стр. 24).
● Пока S-Video/Audio/Video/Редактирующий кабель
подсоединен к коннектору S/AV # , звук из динамика
не слышен.
К разъемам AUDIO**,
VIDEO*** и
-IN
Переключатель
видеовыходов
“Y/C”/“CVBS”
Если ваш телевизор имеет
разъем SCART, используйте
входящий в комплект
переходник кабеля.
Не
подсоединен
К телевизору или
видеомагнитофону
