ВИДЕОВОСПРОИЗВЕДЕНИЕ
РУ
17
MasterPage: Video_Right
3) Нажимайте повторно кнопку EFFECT, чтобы
переместить подсвечивающий прямоугольник на
нужный эффект.
● Выбранная функция активизируется и после 2 секунд
меню исчезает.
● Чтобы деактивировать выбранный эффект, нажмите
кнопку EFFECT ON/OFF. Чтобы вновь активизировать
выбранный эффект, снова нажмите кнопку EFFECT
ON/OFF.
● Чтобы изменить выбранный эффект, повторите с
пункта 2, приведенного выше.
Здесь представлены некоторые основные типы
соединений. При выполнении соединений, также
обращайтесь к инструкциям по эксплуатации Вашего
ВКМ и ТВ.
A Белый к AUDIO L IN**
B Красный к AUDIO R IN**
C Желтый к VIDEO IN
D К S-VIDEO IN***
*
Если Ваш ВКМ имеет гнездо SCART, используйте
прилагаемый переходник кабеля.
** Не требуется для просмотра только стоп-кадров.
*** Подсоедините, когда Ваш ТВ/ВКМ имеет входные
гнезда S-VIDEO IN и A/V. В этом случае нет
необходимости подсоединять желтый видео кабель.
ПРИМЕЧАНИЕ:
Установите переключатель выбора видео выхода на
переходнике кабеля в нужное положение:
Y/C: Когда подсоединяете к ТВ или к ВКМ, который
может принимать сигналы Y/C и использует кабель
S-Video.
CVBS: Когда подсоединяете к ТВ или к ВКМ,
который не может принимать сигналы Y/C и
использует кабель аудио/видео.
1
Убедитесь, что все аппараты выключены.
2
Подсоедините видеокамеру к ТВ или к ВКМ, как
показано на рисунке.
Если используется ВКМ, перейдите к пункту 3.
Если нет, перейдите к пункту 4.
3
Подсоедините выход ВКМ ко входу ТВ, обращаясь
к инструкции по эксплуатации Вашего ВКМ.
4
Включите видеокамеру, ВКМ и ТВ.
5
Установите ВКМ в режим входа AUX, и
установите ТВ в режим VIDEO.
Чтобы выбрать, показывать или нет следующие
дисплеи на подсоединенном ТВ
● Дата и время
Установите пункт “DATE/TIME” в положение “AUTO”,
“ON” или “OFF”. (
Или нажмите кнопку DISPLAY на пульте ДУ
(поставляется только с GR-D93/73/53), чтобы
включить/выключить индикацию даты.
● Временной код
Установите пункт “TIME CODE” в положение “ON” или
“OFF”. (
● Индикации, отличающиеся от даты/времени и
временного кода
Установите пункт “ON SCREEN” в положение “OFF”,
“LCD” или “LCD/TV”. (
ПРИМЕЧАНИЯ:
● Рекомендуется в качестве источника
электроэнергии использовать сетевой адаптер
вместо батарейного блока. (
● Чтобы контролировать изображение и звук из
видеокамеры, не вставляя ленту или карту памяти*,
установите переключатель питания в положение “A”
или “M”, затем установите Ваш ТВ в подходящий
входной режим.
* только GR-D93/73
● Убедитесь, что Вы подрегулировали уровень звука ТВ
до его минимального уровня, чтобы избежать
внезапного усиления звука, кода включается
видеокамера.
● Если Вы имеете ТВ или динамики, которые не
защищены специальным образом, не помещайте
динамики рядом с ТВ, т.к. на воспроизводимом
видеокамерой изображении будут помехи.
● Когда к гнезду AV подсоединен кабель, звук из
динамика не слышен.

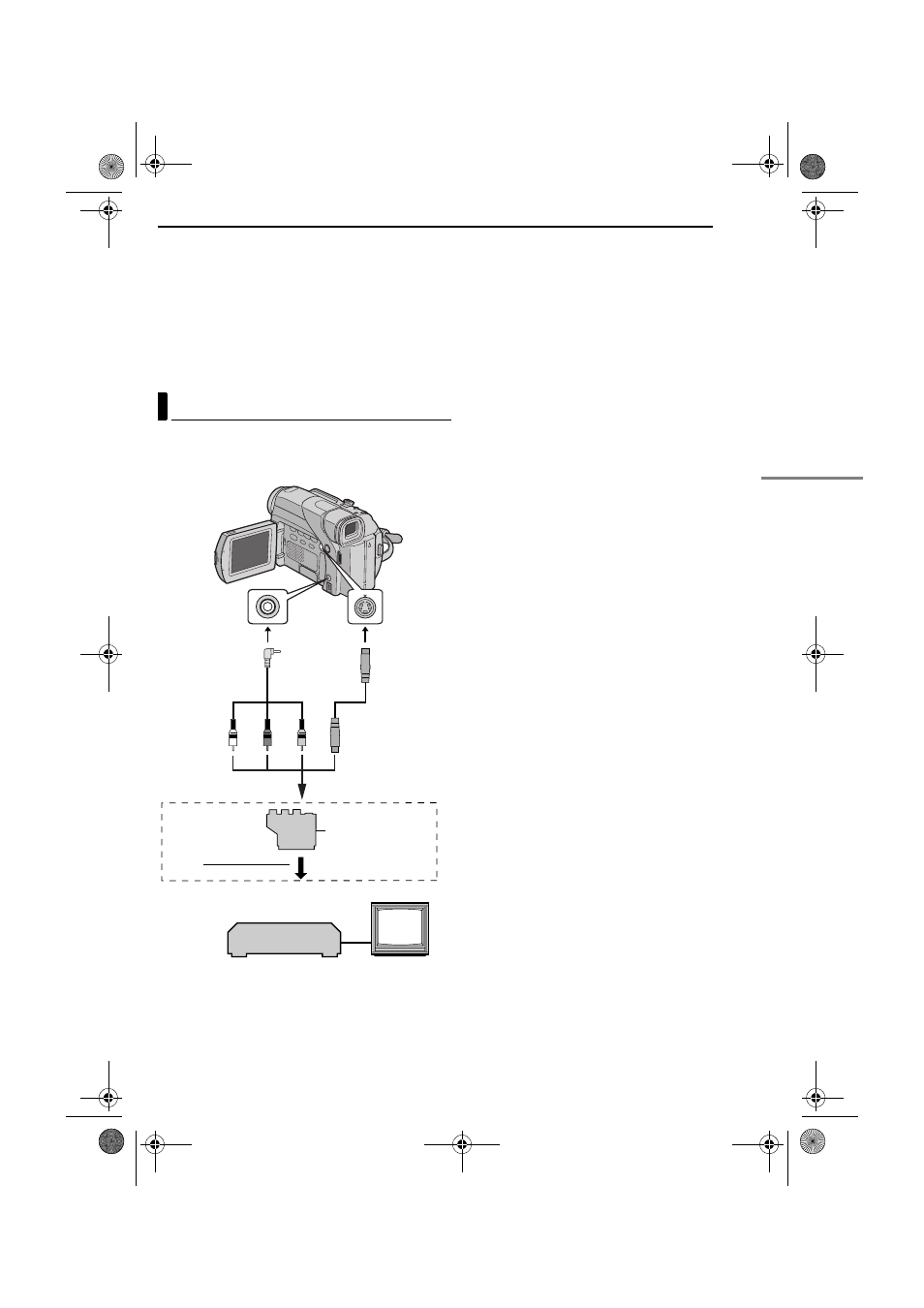

Подсоединение к ТВ или к ВКМ
1
2
3
4
ТВ
ВКМ
Кабель аудио/
видео
(прилагается)
К AV
К S
Кабель S-
Video
(дополни-
тельный)
К ТВ или к ВКМ
Переключатель
видео выхода
“Y/C”/“CVBS”
Переходник
кабеля*
