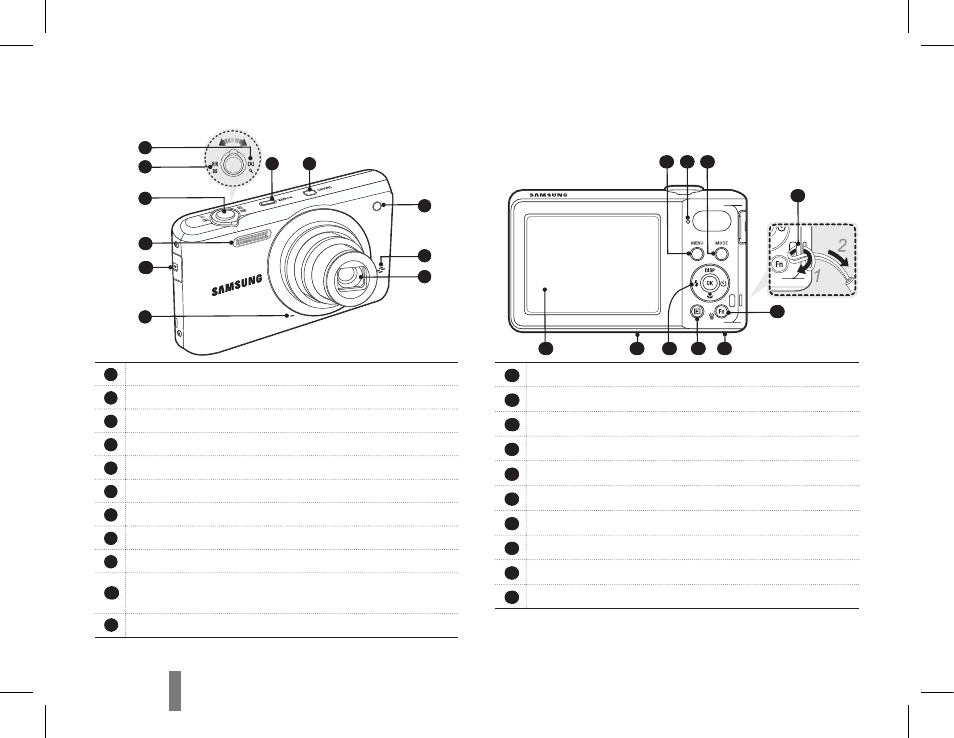

Схема камеры
1
Кнопка затвора
2
Рычажок зума W (Эскизы)
3
Рычажок зума Т (Цифровой зум)
4
Кнопка питания (POWER)
5
“умные” кнопки
6
Подсветка автофокуса / индикатор автоспуска
7
Динамик
8
Объектив/крышка объектива
9
Микрофон
10
Гнезда подключения USB / AV и кабеля питания
постоянного тока
11
Фотовспышка
12
Кнопка меню (MENU)
13
Индикатор состояния
14
Кнопка селектора режимов MODE
15
Ушко крепления ремешка для переноски
16
Кнопка Fn / УДАЛИТЬ
17
Крышка отсека аккумуляторной батареи
18
Кнопка просмотра
19
Кнопка перемещения / кнопка OK
20
Гнездо для штатива
21
ЖК-дисплей
