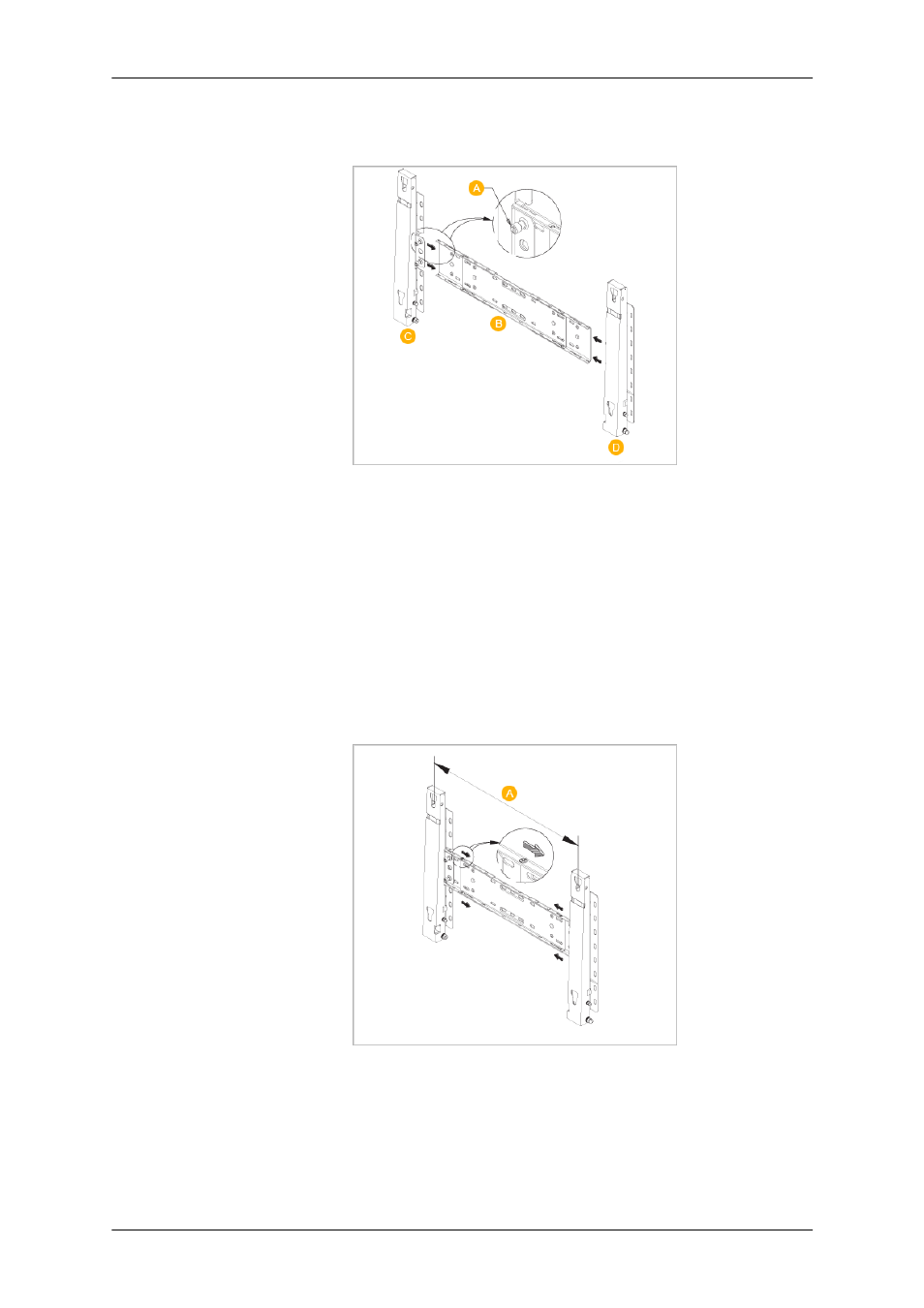

1.
Вставьте и закрутите невыпадающий винт в направлении, указанном стрелкой.
Затем установите кронштейн на стене.
Имеется два шарнира (влево и вправо). Необходимо устанавливать устройство таким
образом, чтобы его положение было устойчивым.
A -
Невыпадающий винт
B -
Настенный кронштейн
C -
Шарнир (влево)
D -
Шарнир (вправо)
2.
Перед просверливанием отверстия в стене проверьте, соответствует ли отмерянный
отрезок расстоянию между двумя отверстиями блокировки на задней панели устройства.
Если нет, ослабьте все или некоторые из четырех винтов настенного кронштейна и
отрегулируйте расстояние.
A -
Расстояние между двумя отверстиями блокировки
3.
Сверьтесь со схемой установки и просверлите отверстия в стене. Для отверстий глубиной
более 35 мм используйте сверло диаметром 5,0 мм. Закрепите дюбеля в соответствующих
отверстиях. Совместите отверстия на кронштейне и шарнирах с отверстиями, в которые
установлены дюбеля, вставьте в них 11 винтов A и затяните.
