6
аМТЪÛ͈ËË ФУ ‚ТЪУВММУИ
ЫТЪ‡МУ‚НВ ФЛ·УУ‚
Размеры проёма
Высота 880 мм
Глубина 550 мм
Ширина 560 мм
Для перевозки дверь прибора закреплена
специальными осями с обеих сторон. Удалите
верхнюю и нижнюю ось согласно направлению
открывания двери.

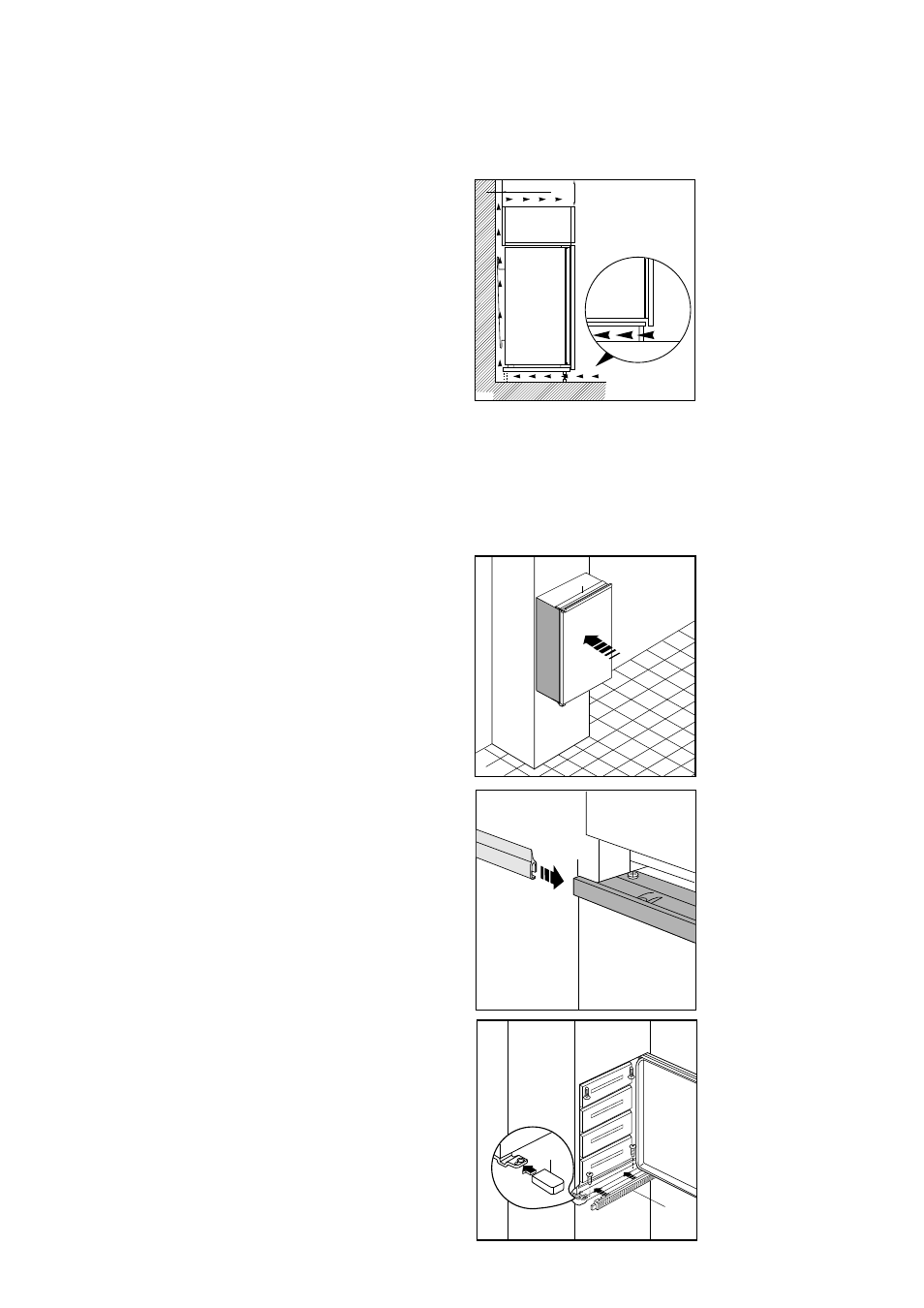

По причинам безопасности вентиляция должна
быть такой, как показано на рис. 1.
Внимание: ни коим образом не заслоняйте
вентиляционные отверстия.
Вставить прибор в проём до тех пор, пока
верхний стопор (А) не упрётся в панель мебели.
Если после описанной в предыдущем пункте
операции между прибором и элементом
мебели останется щель, то на стопор (А)
необходимо наложить специальную прокладку,
имеющуюся в комплекте.
Открыть дверь и приблизить прибор к
боковине мебели, противоположной петлям
прибора.
Закрепить прибор имеющимися 4 винтами.
Установить вентиляционную решётку (С) и
накладку петли (D), защёлкнув их.
Ris. 1
PR31
50 mm
min.
cm
2 200
200 cm
2
min.
Ris. 2
A
D022
Ris. 4
D020
C
D
Ris. 3
D265
A
