11
RU
●
ОПИС
АНИЕ

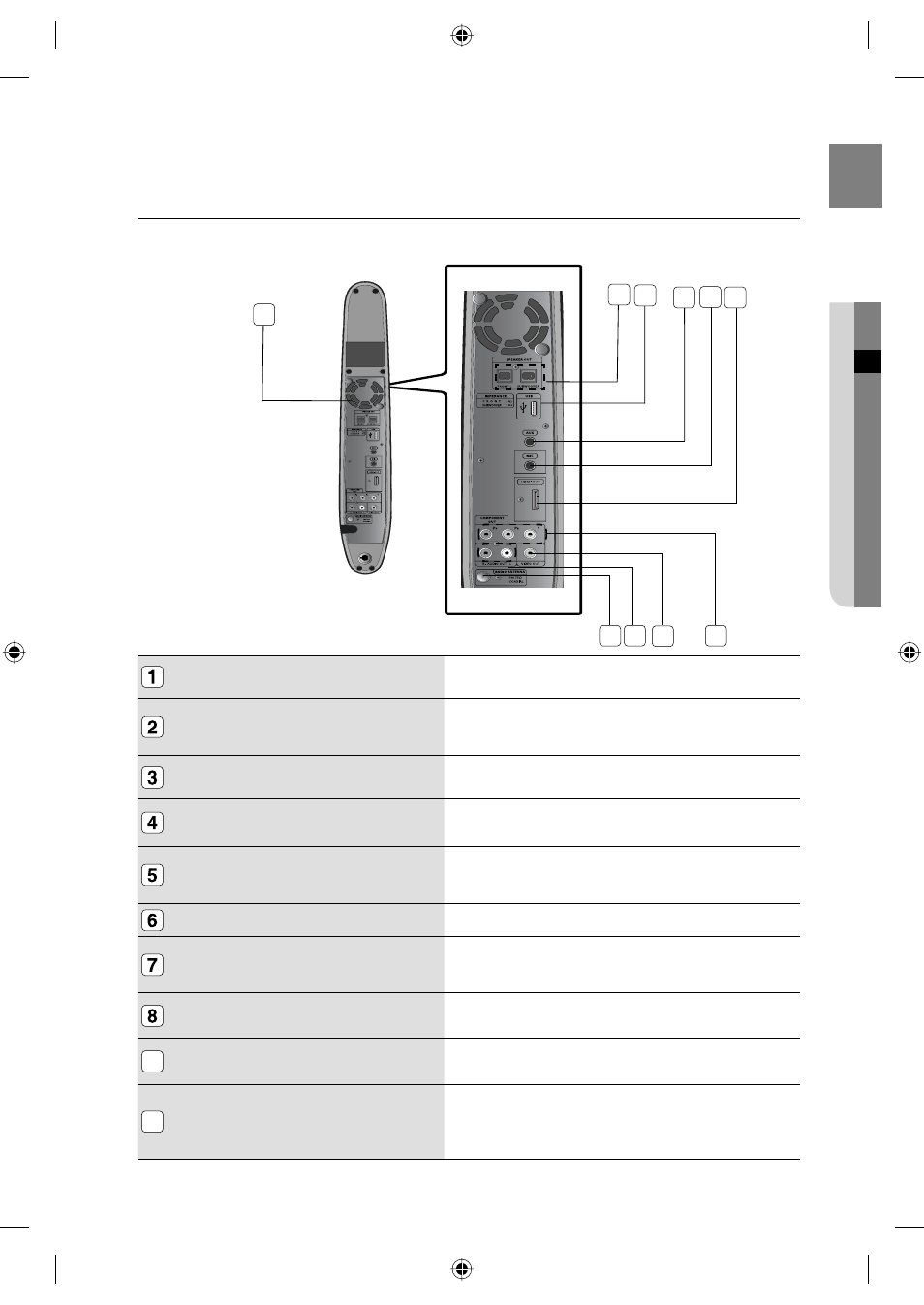

ЗАДНЯЯ ПАНЕЛЬ
ВЫХОДНЫЕ РАЗЪЕМЫ
ГРОМКОГОВОРИТЕЛЕЙ
Подключение левого громкоговорителя и сабвуфера.
USB-хост
Подключение цифровой камеры, проигрывателя MP3,
карты памяти Memory Stick, устройства чтения карт и
других съемных запоминающих устройств.
ГНЕЗДО AUX IN
Подключение к аналоговому выходу внешнего
устройства (например, VCR).
ГНЕЗДО MIC (МИКРОФОН) (дополнительно) Подключение при необходимости использования
микрофона.
ГНЕЗДО HDMI OUT
С помощью кабеля HDMI соедините этот выход HDMI
OUT с с входом HDMI на телевизоре для получения
изображения наилучшего качества.
FM 75Ω Подключение FM-антенны.
ГНЕЗДА AUDIO L, R OUT
(АУДИОВЫХОД Л/П)
Систему можно подключить к телевизору с помощью
аудиокабеля, если на телевизоре имеется
соответствующий вход.
ГНЕЗДО VIDEO OUTPUT (ВИДЕОВЫХОД)
Подключение к гнезду видеовхода на телевизоре
(VIDEO IN) к гнезду VIDEO OUT.
9 КОМПОНЕНТНЫЕ ВЫХОДНЫЕ
ВИДЕОГНЕЗДА Подключение телевизора с компонентными входными
видеогнездами к этим гнездам.
10 ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР
Вентилятор всегда вращается при включенном питании.
При установке устройства необходимо обеспечить как
минимум 10 см свободного пространства со всех сторон
от вентилятора.
8 6 7
1 2 3 5
9
10
4
