Инструкция по эксплуатации Samsung HT-DB760
Страница 13
12

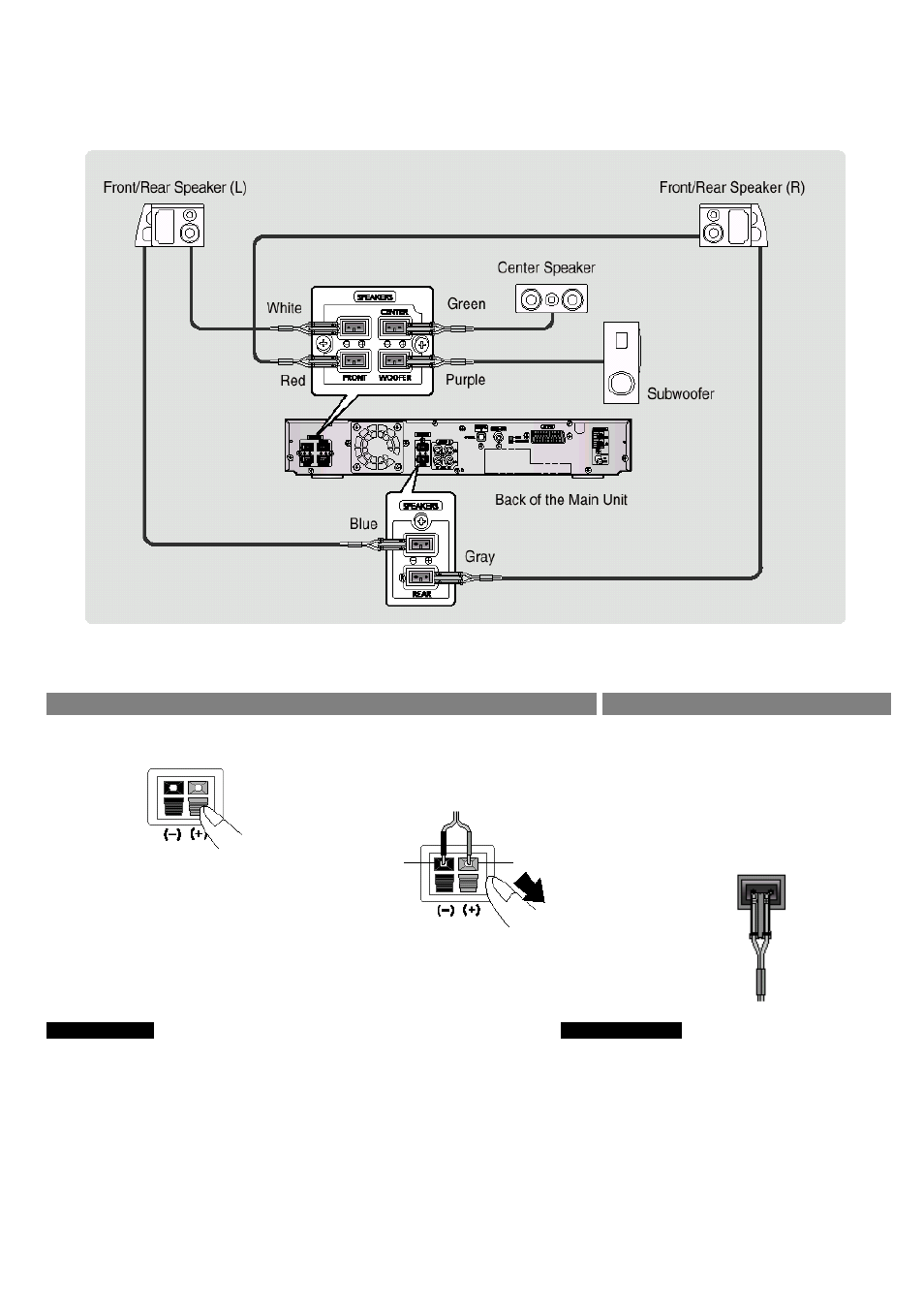

• Подсоедините фронтальные/тыловые громкоговорители, центральный громкоговоритель и сабвуфер и
соответствующим клеммам для громкоговорителей на задней панели системы.
1- Фронтальный/тыловой громкоговоритель (Л); 2- Фронтальный/тыловой громкоговоритель (П); 3- Центральный громкоговоритель;
4-Белый; 5-Красный; 6-Зеленый; 7-Фиолетовый; 8- Сабвуфер; 9- Задняя панель системы; 10-Синий; 11-Серый
Задняя панель громкоговорителя
Задняя панель системы
1
Нажмите язычок клеммы на
задней панели громкоговорителя.
2
Вставьте в черную (–) клемму
провод с изоляцией черного цвета
и затем отпустите язычок и
аналогично вставьте в серую (+)
клемму провод с изоляцией серого
цвета.
3
Подсоедините разъемы кабелей от
громкоговорителей к гнездам
соответствующего цвета на задней
панели системы, следя за
соблюдением полярности (+ / –).
Пример: Подсоедините провод от
центрального громкоговорителя с
изоляцией зеленого цвета к
выходному гнезду для центрального
громкоговорителя (зеленому) на
задней панели системы.
Внимание
Примечание
• Не разрешайте детям играть с громкоговорителями. Они могут
получить травму в случае падения громкоговорителя.
• Подсоединяя провода к громкоговорителям, следите за
соблюдением правильной полярности (+ / –).
• Никогда не прикасайтесь к клеммам для громкоговорителей при
включенном питании системы. Это может привести к поражению
электрическим током.
• Установка громкоговорителя рядом с
телевизором может привести к искажениям
цветов на экране из-за магнитного поля,
генерируемого громкоговорителем. В таком
случае разместите громкоговоритель
подальше от телевизора.
2
1
3
4
5
6
7
8
9
10
11
Черный
Серый
