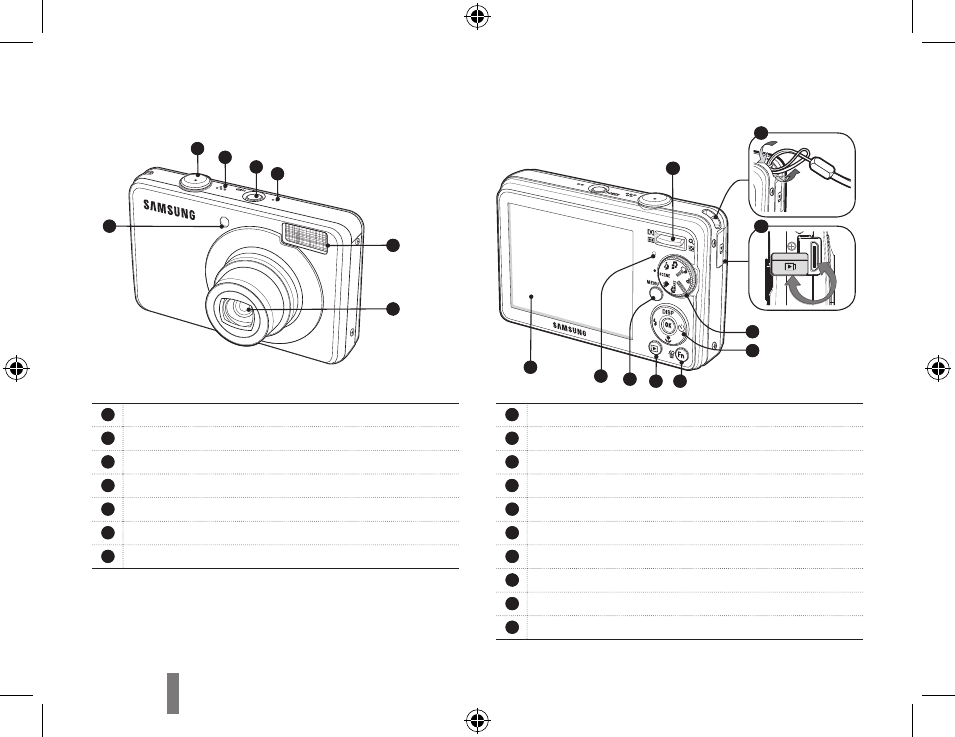

Fotoaparato schema
1 Užrakto mygtukas
…… Garsiakalbis
…… Maitinimo mygtukas
4 Mikrofonas
…5… Blykstė
…6… Objektyvas/objektyvo dangtelis
…7… laikmačio lemputė/Automatinio fokusavimo jutiklis
…8… Mastelio keitimo mygtukas
…9… Akutė fotoaparato dirželiui prikabinti
…10… USB/AV/DC lizdas
…11… Režimo rankenėlė
…12… Penkių funkcijų mygtukas
…13… Fn/šalinimo mygtukas
…14… Paleidimo režimo mygtukas
…15… MENU mygtukas
…16… Fotoaparato būsenos lemputė
…17… SKE monitorius
