Установка и обслуживание
УСТАНОВКА
Правила техники безопасности при установке
Установку этого изделия должен выполнять квалифицированный электрик. Он несет
ответственность за подключение изделия к сети переменного тока и за соблюдение при
подключении соответствующих правил техники безопасности.
• При установке необходимо обеспечить защиту от прикосновения к деталям духового шкафа,
находящимся под напряжением.
• Предмет кухонной мебели, в который встраивается духовой шкаф, должен отвечать по
устойчивости требованиям стандарта DIN 68930.
Технические характеристики
Входное напряжение / частота
Объем камеры (полезный)
Выходная мощность
Масса нетто
Масса в упаковке
Корпус (Ш х В х Г)
Внутренняя камера (Ш х В х Г) 230 В ~ 50 Гц
65 л
макс. 3650 Вт
около 39 кг
около 45 кг
595 х 595 х 566 мм
440 х 365 х 405 мм
Подключение к сети переменного тока
Если духовой шкаф не подключается к электросети с
помощью вилки, необходимо установить со стороны подачи
электропитания отключающее устройство, у которого
размыкаются все полюса (с расстоянием между контактами
не менее 3 мм), чтобы удовлетворить требованиям техники
безопасности. Электрический кабель (H05 RR-F или H05 W-F,
минимум 1,5 м, 1,5~2,5 мм
2 ) должен быть достаточно длинным,
чтобы его можно было подключить к встраиваемому духовому
шкафу, стоящему на полу перед предметом кухонной мебели,
в который он встраивается. Откройте крышку клемм на задней
стенке духового шкафа с помощью отвертки и полностью отверните винты хомута кабеля перед
подключением электрических проводов к соответствующим клеммам. Провод заземления должен
подключаться к клемме (
) духового шкафа. Если духовой шкаф подключается к электросети с
помощью вилки, она должна оставаться доступной после встраивания духового шкафа. Компания
Samsung не несет никакой ответственности за несчастный случай, произошедшей из-за отсутствия
или неисправности заземления.

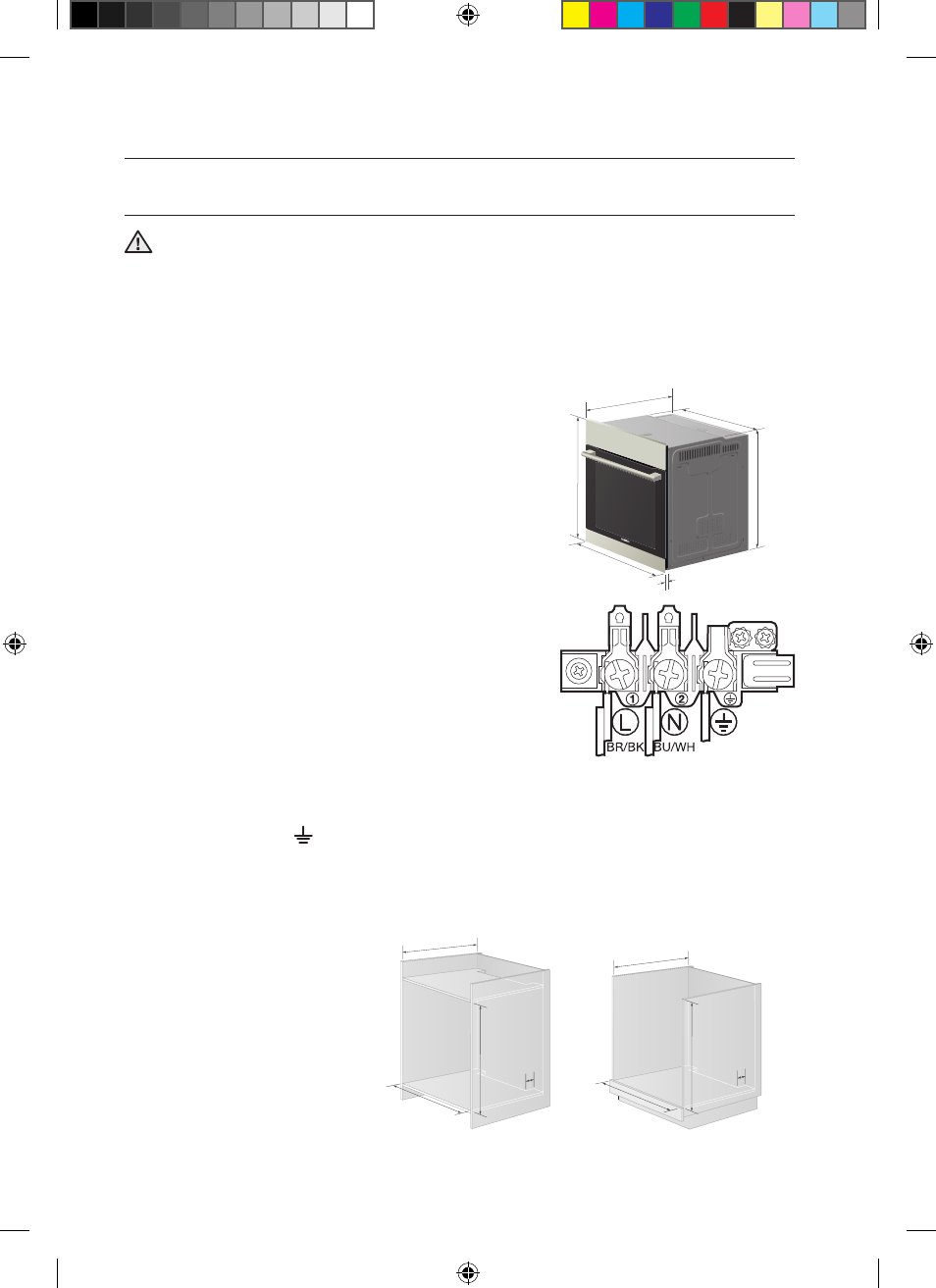

Установка в шкаф
Это встраиваемый духовой шкаф,
который следует устанавливать в
верхний или нижний шкаф кухонной
мебели.
• Соблюдайте требования
по минимальным зазорам.
• Закрепите духовой шкаф
по месту с каждой стороны
при помощи винтов.
После установки удалите виниловую
защитную пленку с дверцы и
защитную пленку с внутренних
поверхностей духового шкафа.
14_установка и обслуживание
мин. 550
мин. 560
мин. 590
max. 600
мин. 50
Верхний
шкаф
Нижний
шкаф
мин. 550
мин. 600
min. 560
мин. 50
566
560
572
595
595
21
