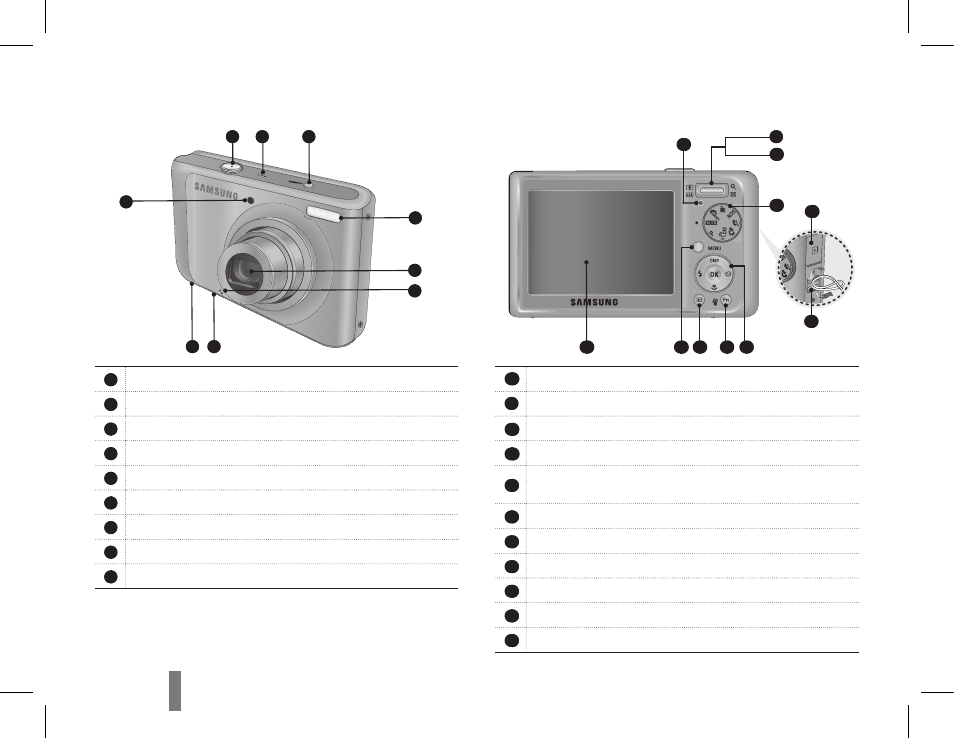

Схема камеры
1
Кнопка затвора
2
Динамик
3
Кнопка питания (POWER)
4
Фотовспышка
5
Объектив/крышка объектива
6
Микрофон
7
Гнездо для штатива
8
Крышка отсека аккумуляторной батареи
9
Подсветка автофокуса / индикатор автоспуска
10
Индикатор состояния
11
Кнопка Зум дальше (Эскизы)
12
Кнопка Зум ближе (Цифровой зум)
13
Селектор режимов
14
Гнезда подключения USB / AV и кабеля питания
постоянного тока
15
Ушко крепления ремешка для переноски
16
Кнопка перемещения / кнопка OK
17
Кнопка Fn/ УДАЛИТЬ
18
Кнопка просмотра
19
Кнопка меню (MENU)
20
ЖК-дисплей
17
18
20
10
14
15
11
12
13
16
19
9
5
4
1
3
2
6
7
8
