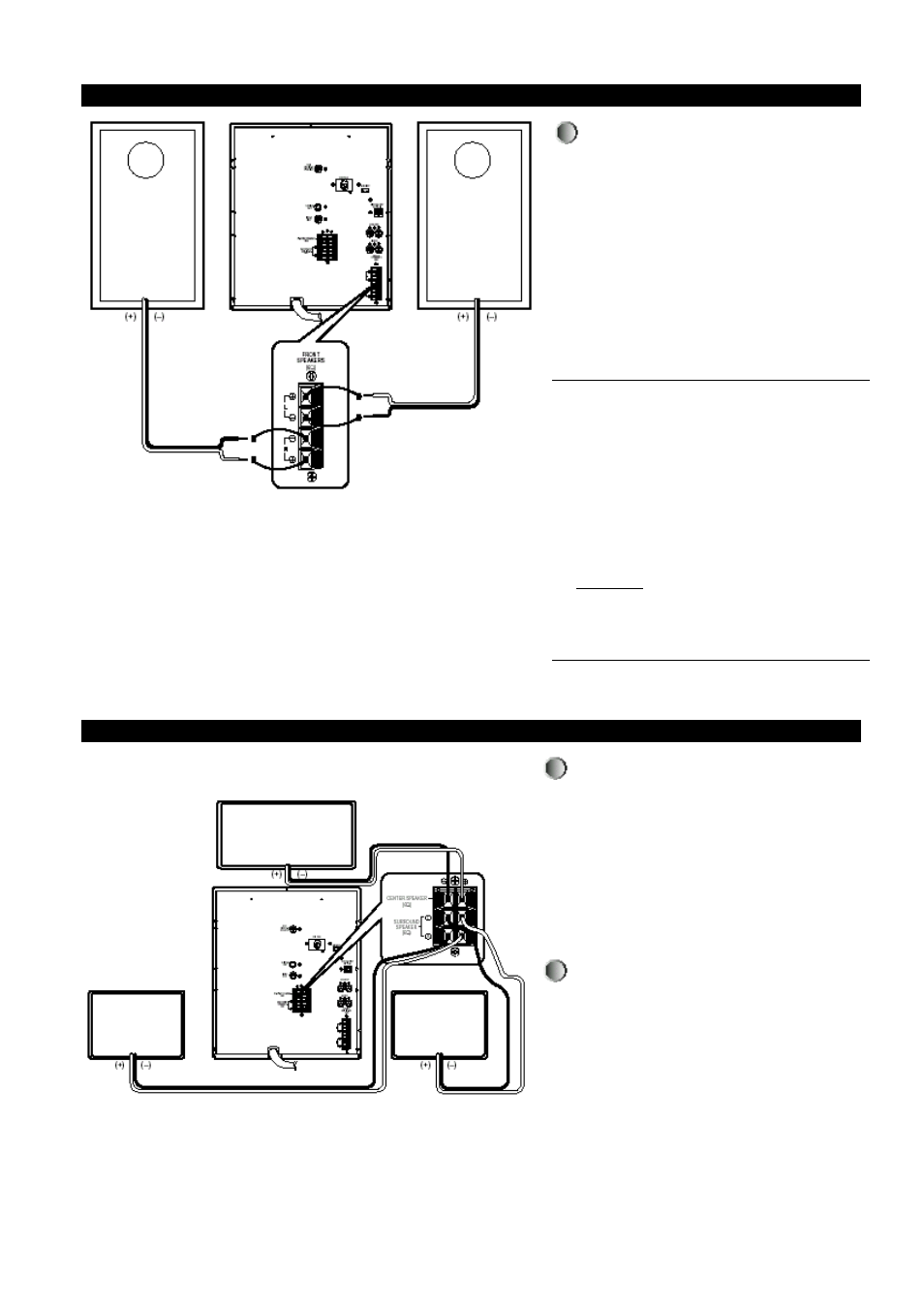

Подсоединение акустических систем
Клеммы для подключения
акустических систем расположены на
задней панели вашей системы.
На корпусе системы имеются четыре
клеммы:
♦ Две для левого громкоговорителя
(маркированы буквой L)
♦ Две для правого громкоговорителя
(маркированы буквой R)
Чтобы получить правильное качество
звука, соедините:
♦ Красный провод с клеммой "+"
♦ Черный провод с клеммой “-”
1 Чтобы подсоединить провод к клемме,
нажмите на язычок до упора:
♦ Вправо на вашей системе
2
Вставьте провод в отверстие до
пластиковой изоляции.
3
Нажмите язычок назад:
♦ Влево на аудиосистеме, пока он со
щелчком не встанет на место.
♦ Вверх на акустической системе.
Результат: Провод зажимается и крепко
удерживается.
4
Повторите операцию для каждого из
проводов.
Подсоединение центрального громкоговорителя/систем окружающего звука
ЦЕНТРАЛЬНЫЙ ГРОМКОГОВОРИТЕЛЬ
Подсоедините ЦЕНТРАЛЬНЫЙ
ГРОМКОГОВОРИТЕЛЬ
♦ Подсоедините шнур центрального
громкоговорителя к клеммам для
ЦЕНТРАЛЬНОГО ГРОМКОГОВОРИТЕЛЯ.
Подсоедините СИСТЕМЫ
ОКРУЖАЮЩЕГО ЗВУКА
♦ Между акустическими системами
окружающего звука не существует
никакой разницы. Любая из систем может
быть подсоединена как к клеммам для
правой (R), так и к клеммам для левой (L)
акустической системы.
Подсоедините шнуры акустических систем
окружающего звука к клеммам для
АКУСТИЧЕСКИХ СИСТЕМ
ОКРУЖАЮЩЕГО
ЗВУКА.
СИСТЕМА ОКРУЖАЮЩЕГО
ЗВУКА (правая);
СИСТЕМА ОКРУЖАЮЩЕГО
ЗВУКА (левая);
