Размещение, Размер выреза – Инструкция по эксплуатации Samsung GN641FDBD1
Страница 23
23
Размер выреза
Ширина: 560 мм
Глубина: 480 мм
Толщина столешницы:
30–50 мм
■ Данная варочная панель встраивается в кухонную мебель или рабочую
поверхность шириной 600 мм с соблюдением следующих минимальных
расстояний.
- Минимальное расстояние от края варочной панели до задней стены — 55 мм.
- Минимальное расстояние между боковыми сторонами варочной панели и соседними
шкафами или стенами — 100 мм.
- Минимальное расстояние, на котором может располагаться горючий материал над варочной
панелью на одной линии с краями варочной панели, — 400 мм. Если материал располагается
ниже, чем 400 мм, он должен находиться на расстоянии 50 мм от краев варочной панели.
- Минимальное расстояние, на котором горючий материал может располагаться
непосредственно над варочной панелью, — 700 мм.
40
мм
80
мм(мин)
a
- Для обеспечения циркуляции воздуха и исключения случаев пережатия гибкого
газоподводящего металлорукава необходимо оставить расстояние не менее 80мм до любого
выдвижного ящика, перегородки или поверхности духовки (уровень a), которые могут
находиться под варочной панелью.
400 mm
560 mm
480
mm
400 mm
700 mm
55
mm
100 mm
FO 0812

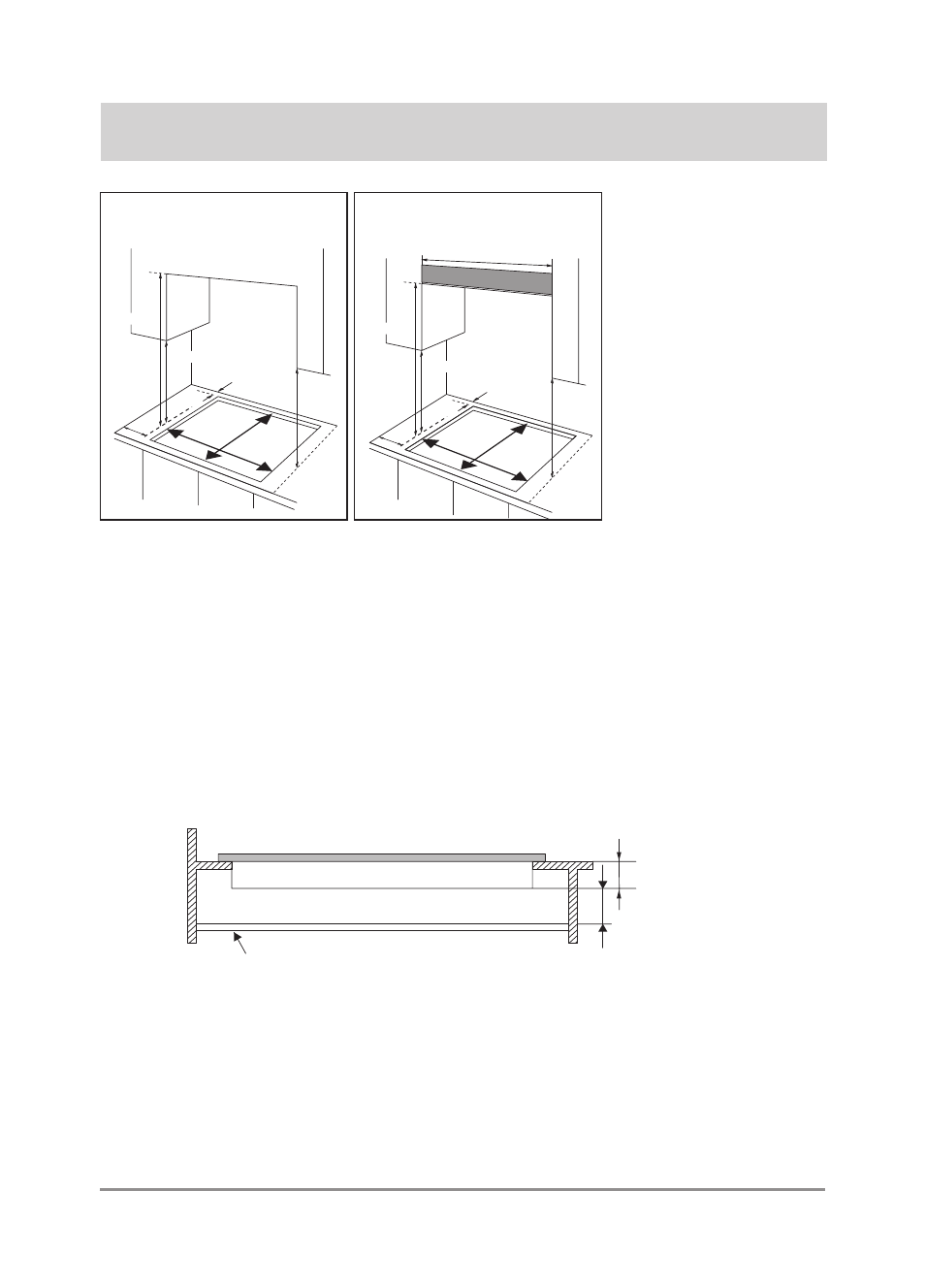

Зазоры, необходимые при
размещении варочной панели
без вытяжки
FO 0813
400 mm
560 mm
480
mm
400 mm
700 mm
600 mm
55
mm
100 mm
Зазоры, необходимые при
размещении варочной панели
с вытяжкой
Размещение
