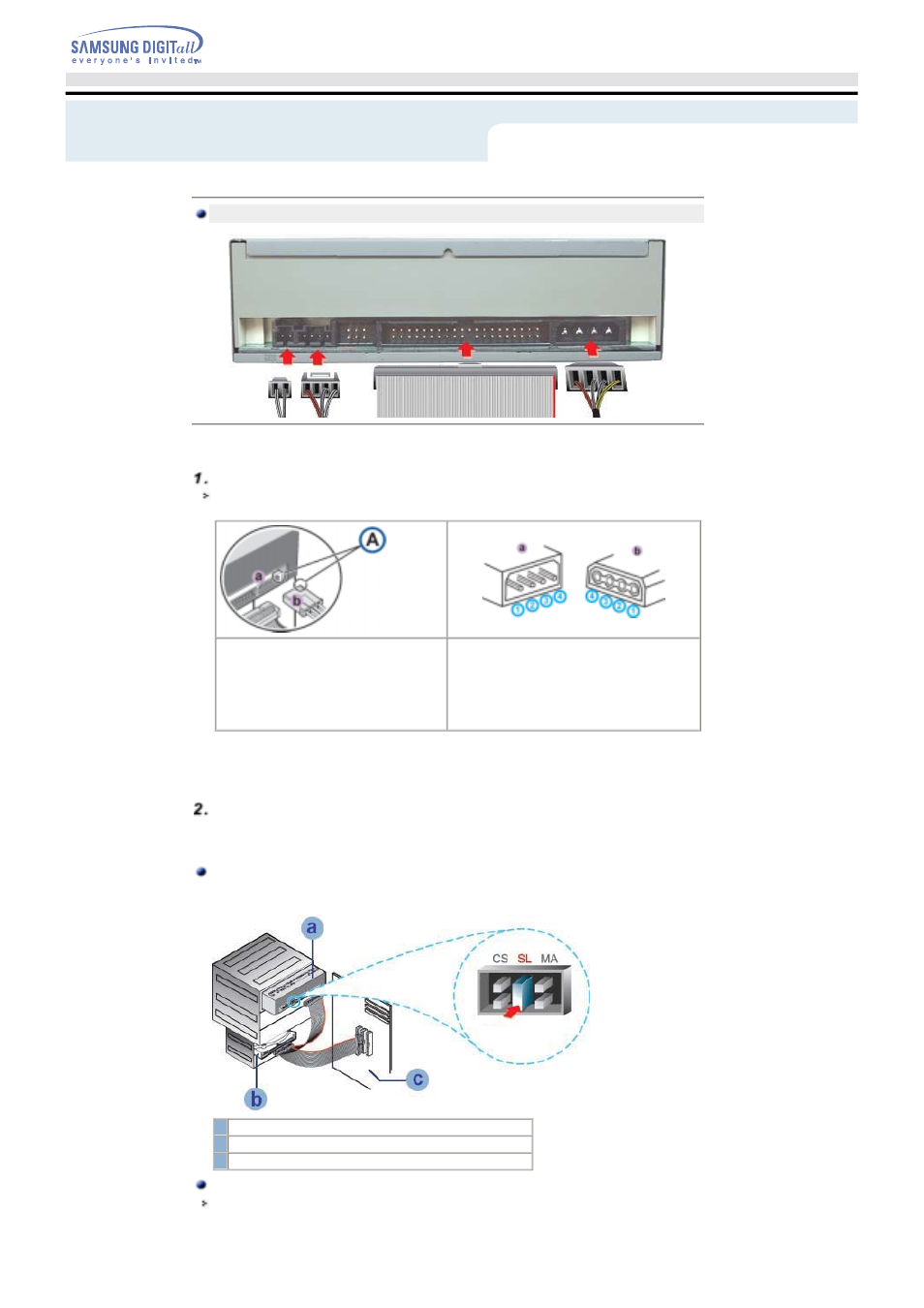

Установка

Подсоединение кабелей

Подсоединение кабеля питания

К разъему электропитания на задней панели дисковода DVD-ROM должен подсоединяться 4-
жильный кабель питания от внутреннего блока питания вашего компьютера.

A -

Сторона со срезом

1

+5 В пост. тока

2

Земля

3

Земля

4

+12 В пост. тока

Примечание: Неправильное подсоединение кабеля питания может привести к неисправности. Перед
подсоединением проверьте ориентацию разъема кабеля питания, чтобы она соответствовала срезам
на гнезде дисковода DVD-ROM.

Подсоединение кабеля интерфейса IDE

Подсоедините кабель интерфейса IDE (40-жильный), соединенный с накопителем на жестких

дисках, к гнезду для интерфейсного кабеля на дисководе DVD-ROM (таким образом, чтобы
маркированная на кабеле красной линией жила подходила к контакту номер 1 гнезда).

При использовании одного кабеля IDE

Установите перемычку на расположенные в задней части дисковода DVD-ROM контакты выбора
режима master/slave (ведущий/ ведомый) таким образом, чтобы выбрать режим SL (ведомый).

a :DVD-ROM Drive (установите перемычку в положение SL)
b : Жесткий диск
c : Системная плата

При использовании двух кабелей IDE

Если вы устанавливаете в компьютер только один дисковод DVD-ROM, выберите перемычкой
режим MA (ведущий).
