Подключение

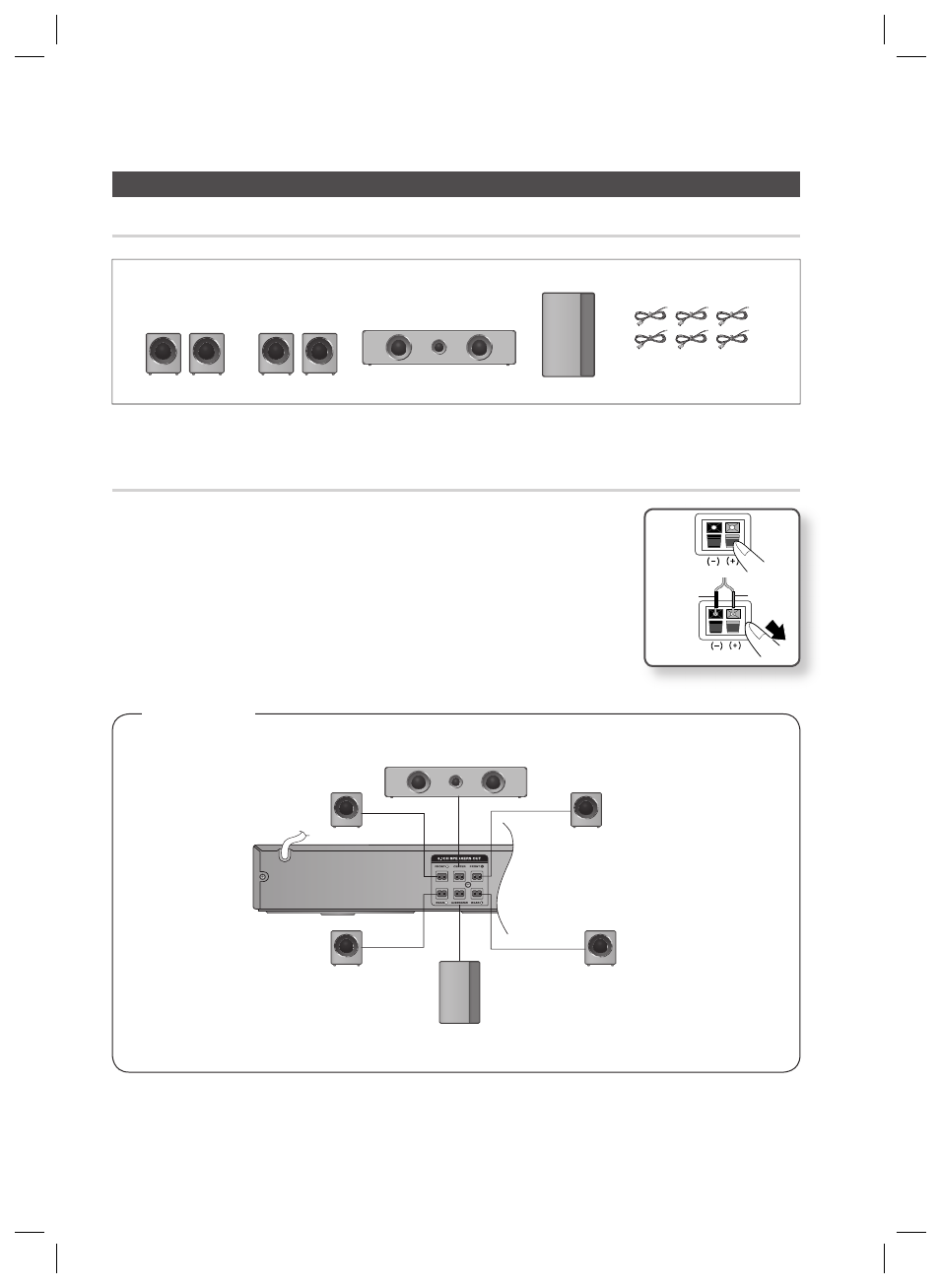

Подключение громкоговорителей
Компоненты громкоговорителей
(L) (R) (L) (R)
ФРОНТАЛЬНЫЕ ЗАДНИЕ ЦЕНТРАЛЬНЫЙ САБВУФЕР
КАБЕЛЬ
ГРОМКОГОВОРИТЕЛЕЙ
Подключение громкоговорителей
Нажмите вниз фиксатор контактного терминала на задней стенке
громкоговорителя.
Вставьте провод с черной изоляцией в черный контактный терминал (–), а
провод с красной изоляцией в красный контактный терминал (+) и затем
отпустите фиксатор.
Подсоедините другой конец кабеля громкоговорителя соответствующего
цвета к гнезду на задней панели домашнего кинотеатра.
1.
2.
3.
HT-C350
DIGITAL AUDIO IN
OPTICAL
HDMI OUT
AUX IN COM
VIDEO OUT
Черный Красный
Фронтальный
громкоговоритель (R)
Сабвуфер
Задний
громкоговоритель (L)
Центральный громкоговоритель
Фронтальный
громкоговоритель (L)
Задний
громкоговоритель (R)
