Pyccкий

_25

СОЕДИНЕНИЯ И НАСТРОЙКА

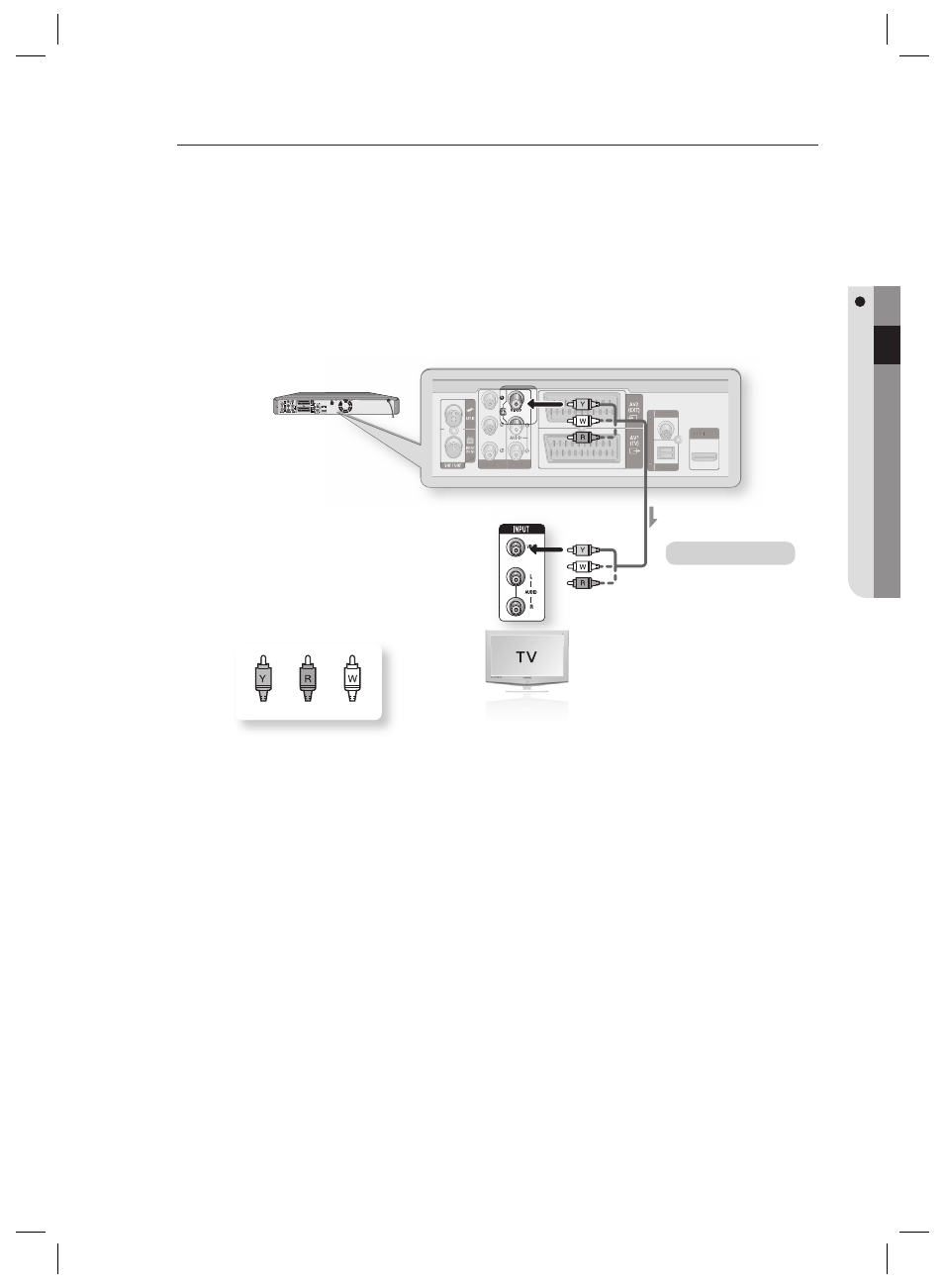

Случай 1 : Подключение к разъему выхода композитного видеосигнала

Соедините кабелем для видеосигнала
(с желтыми штырями) разъем видеовыхода VIDEO OUT на HDD DVD рекордере с разъемом видеовхода
VIDEO IN на телевизоре (или AV-усилителе).

Вы получите изображение обычного качества

Соедините кабелем для аудиосигнала
(с белыми и красными штырями) разъемы выхода АУДИОСИГНАЛА на HDD DVD рекордере с разъемами
входа аудиосигнала на телевизоре (или AV-усилителе) (см. стр. 27~29)

1.

2.

Аудио / Видео кабель

красный

Желтый

белый
