Pyccкий
17
|
03
Подключения

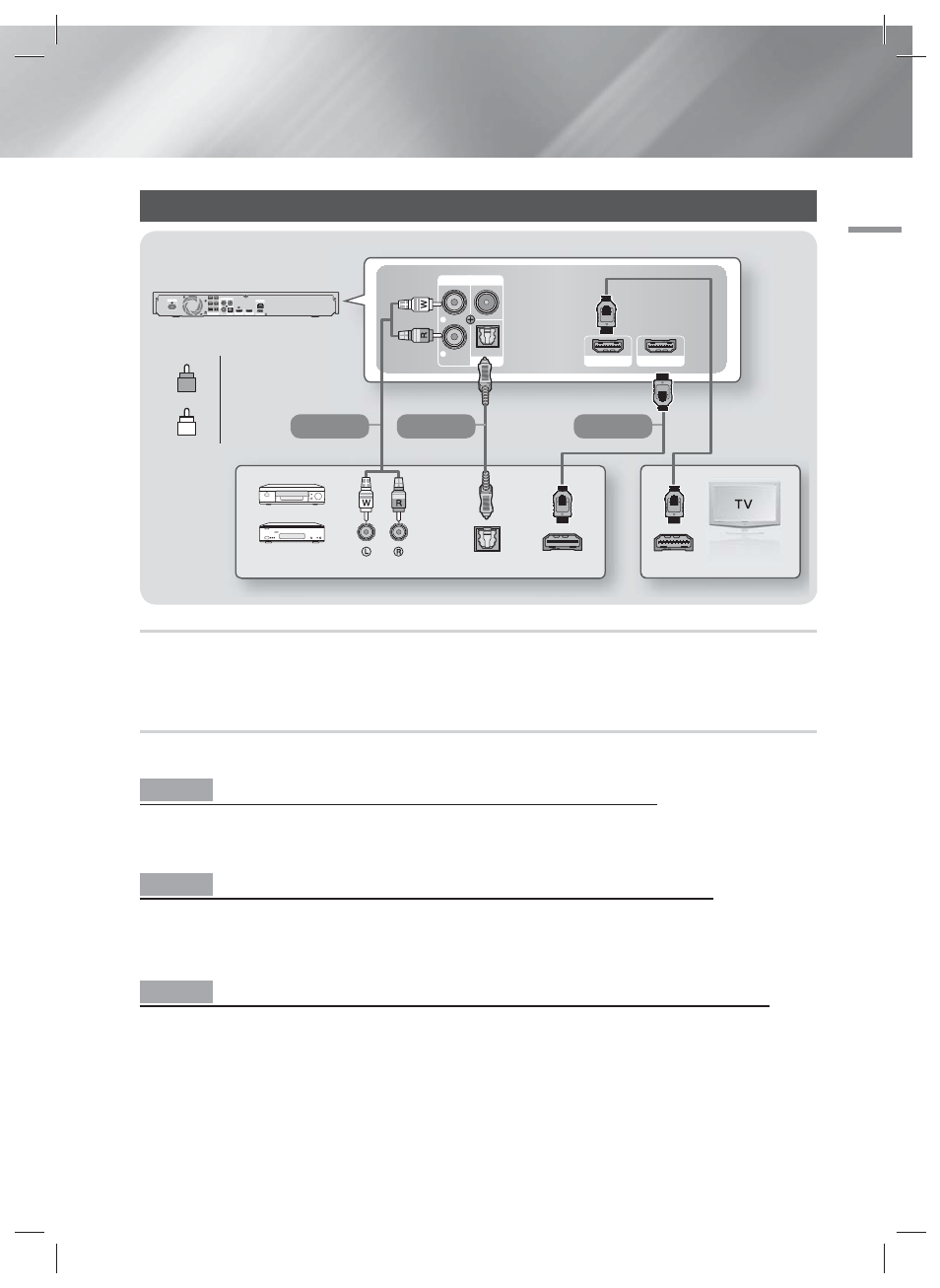

Подключение к телевизору/внешним устройствам
AUX IN
FM ANT
OPTICAL
DIGITAL
AUDIO IN
L
R
OPTICAL OUT
AUDIO OUT
HDMI OUT
HDMI IN
LAN
POWER
SPEAKERS OUT
CENTER
SUBWOOFER
FRONT L
FRONT R
,03('$1&(
SURROUND R
SURROUND L
AUX IN
FM ANT
OPTICAL
DIGITAL
AUDIO IN
L
R
WIRELESS LAN
5V 350mA
HDMI IN
HDMI
OUT
HDMI IN
HDMI
OUT
Способ 1
Способ 2
Способ 3
R
Красный
W
Белый
Внешние
устройства
Подключение к телевизору
Подключите кабель HDMI (не входит в комплект) к выходу HDMI OUT на задней панели устройства и входу HDMI
IN на телевизоре. Если пульт дистанционного управления устройства настроен на управление телевизором,
то нажмите кнопку TV SOURCE на пульте дистанционного управления и выберите HDMI в качестве внешнего
источника телевизора.
Подсоединение внешних устройств
Чтобы выбрать нужный режим для внешнего устройства, нажмите кнопку FUNCTION. При каждом нажатии этой
кнопки режим изменяется в следующем порядке: BD/DVD D. IN AUX HDMI FM BT
Способ 1 ВХОД AUX : подключение внешнего аналогового устройства
С помощью аудиокабеля RCA (не входит в комплект), подключите разъем AUDIO IN на устройстве к разъему
AUDIO OUT на внешнем аналоговом устройстве.
Выберите режим AUX.
• Убедитесь в соответствии цветов подключаемого кабеля с цветами разъемов ввода-вывода.
Способ 2 ОПТИЧЕСКИЙ : подключение внешнего цифрового аудиоустройства
Для подключения цифрового аудиовыхода устройства с цифровым сигналом, например, приемника кабельного
и спутникового телевидения (телеприставка). С помощью цифрового оптического кабеля (не входит в комплект)
подключите разъем оптического цифрового аудиовыхода на устройстве к разъему оптического цифрового
аудиовхода на внешнем цифровом устройстве.
Выберите режим D. IN.
Способ 3 ВХОД HDMI : подключение к внешнему устройству с помощью кабеля HDMI
Подключите кабель HDMI (не входит в комплект) к разъему HDMI IN на задней панели устройства и разъему HDMI
OUT цифрового устройства.
Выберите режим HDMI.
| ПРИМЕЧАНИЕ |
\
Для просмотра видео с помощью приемника кабельного/спутникового телевидения следует соединить разъем
видеовыхода данного устройства непосредственно с разъемом видеовхода телевизора.
\
Данная система поддерживает частоты дискредитации внешних цифровых устройств 32 кГц и выше.
\
Данная система поддерживает только аудиоформаты DTS и Dolby Digital.Аудио в формате MPEG и формат
битового потока не поддерживаются.
