Ооббщ щииее ссввееддеенниияя – Инструкция по эксплуатации Zanussi ZK 21/7 GO
Страница 5
33
И
Иннссттррууккццииии ддлляя ппооллььззооввааттеелляя
И
Иннссттррууккццииии ддлляя ппооллььззооввааттеелляя
О
Оббщ
щииее ссввееддеенниияя
Официальное обозначение прибора
двухкомпрессорный комбинированный холодильник
с морозильной камерой снизу. Прибор имеет две
разделенных системы охлаждения и две двери, это
означает, что обе камеры можно эксплуатировать по
отдельности.
В соответствии с этим прибор подходит для хранения
замороженных и глубоко замороженных продуктов
питания, самостоятельного замораживания про
дуктов в количестве, указанном в инструкции, а
также для приготовления льда.
Прибор соответствует требованиям стандартов по
диапазону рабочих температур в соответствии с
климатическим классом.
Буквенное обозначение климатического класса
указано на табличке с техническими данными
внутри холодильной камеры.
О

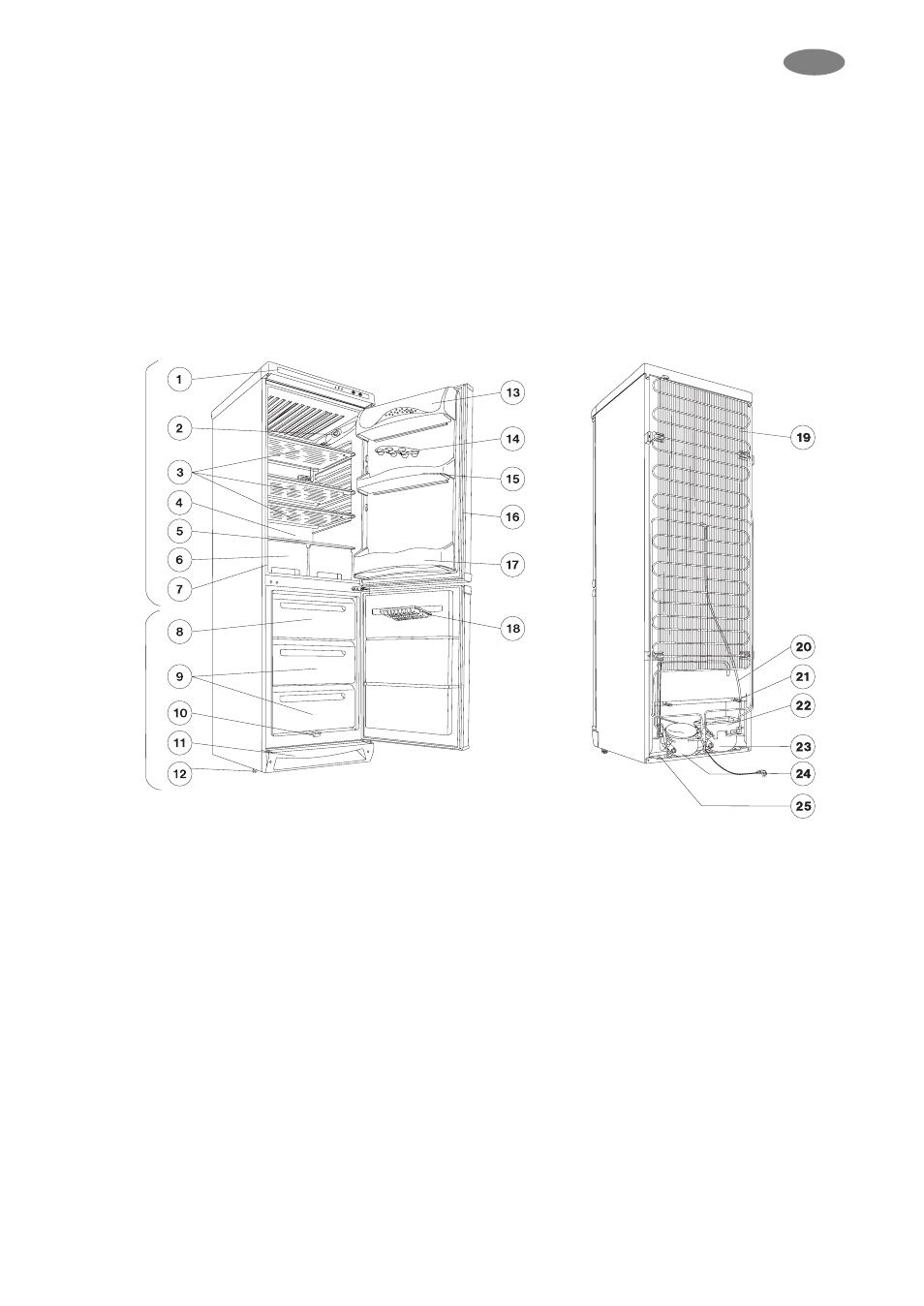

Оппииссааннииее ппррииббоорраа,, ооссннооввнныыее ччаассттии
А - холодильник
Б - морозильник
1. Верхняя крышка с регулировочным и
индикаторным блоком
а) зеленый индикатор
b) желтый индикатор
c) красный индикатор
d) переключатель непрерывной работы
(быстрое замораживание)
e) ручка термостата морозильника
2. Блок освещения
3. Стеклянная полка
4. Коллектор для талой воды
5. Стеклянная полка
6. Ящики для овощей
7. Табличка с техническими данными
8. Отделение для замораж
9. Отделения для хранения замороженных
продуктов
10. Желобок для стока воды при размораживании
11. Декоративная вентиляционная решетка
12. Регулируемые ножки
13. Отделение для масла
14. Лоток для яиц
15. Дверная полка
16. Уплотнитель двери
17. Полка для бутылок
18. Лоток для льда
19. Конденсатор
20. Выводная трубка для оттаявшей воды
21. Прокладка
22. Испарительный лоток
23. Компрессор холодильника
24. Компрессор морозильника
25. Ролики
На рисунках изображена модель ZLKI 302.
RU
A
Б
