Страница 58: Монтаж мебельных дверец
^
Выровняйте прибор параллельно
передним кромкам мебельных бо-
ковых стенок.
^
Приверните пластиковый уголок d
шурупами e
(M5 x 22) к стороне, где открыва-
ется дверца.
^
Задвиньте прибор настолько, что-
бы пластиковый уголок находился
в одной плоскости с передним кра-
ем дна шкафа f.

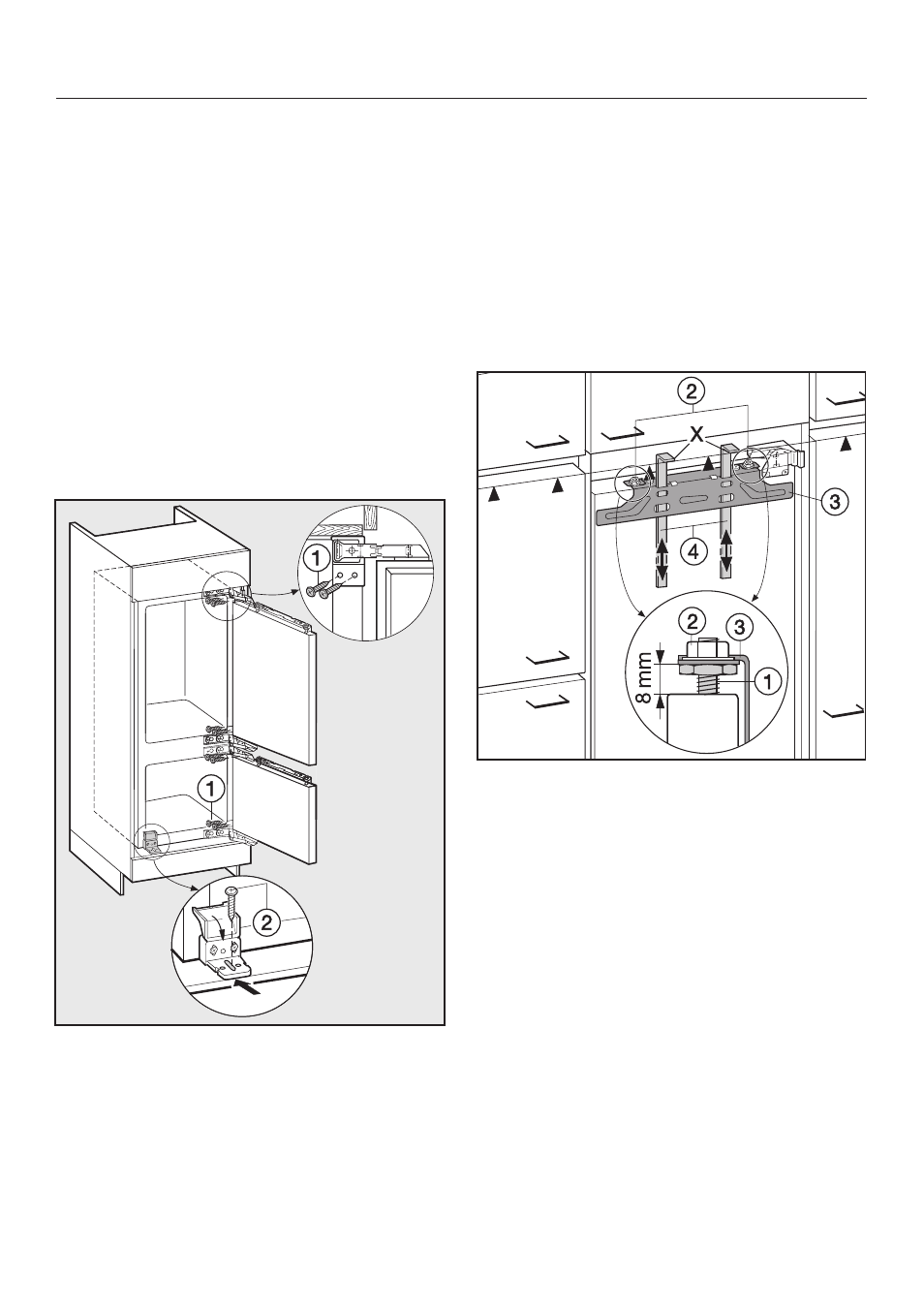

Закрепление прибора
^
Для того чтобы соединить прибор
сврху и снизу со шкафом,
–
вверните нетуго длинные шурупы
a
(4 x 19 мм) в шарнирные на-
кладки,
–
раскройте пластиковый уголок и
вверните два длинных шурупа b (4
x 19 мм) в середину удлиненного
отверстия в пластиковом уголке.
^
Захлопните пластиковый уголок.
^
Закройте дверцы прибора.
Монтаж мебельных дверец
^
Установите расстояние между
дверцей прибора и крепежной
планкой на 8 мм a.
^
Отрегулируйте упоры d до высоты
мебельной дверцы: нижний край X
упоров должен быть на одинако-
вой высоте с верхним краем мон-
тируемой мебельной дверцы, см.
обозначение -.
^
Отверните гайки b и снимите кре-
пежную планку c вместе с упора-
ми.
Встраивание прибора
