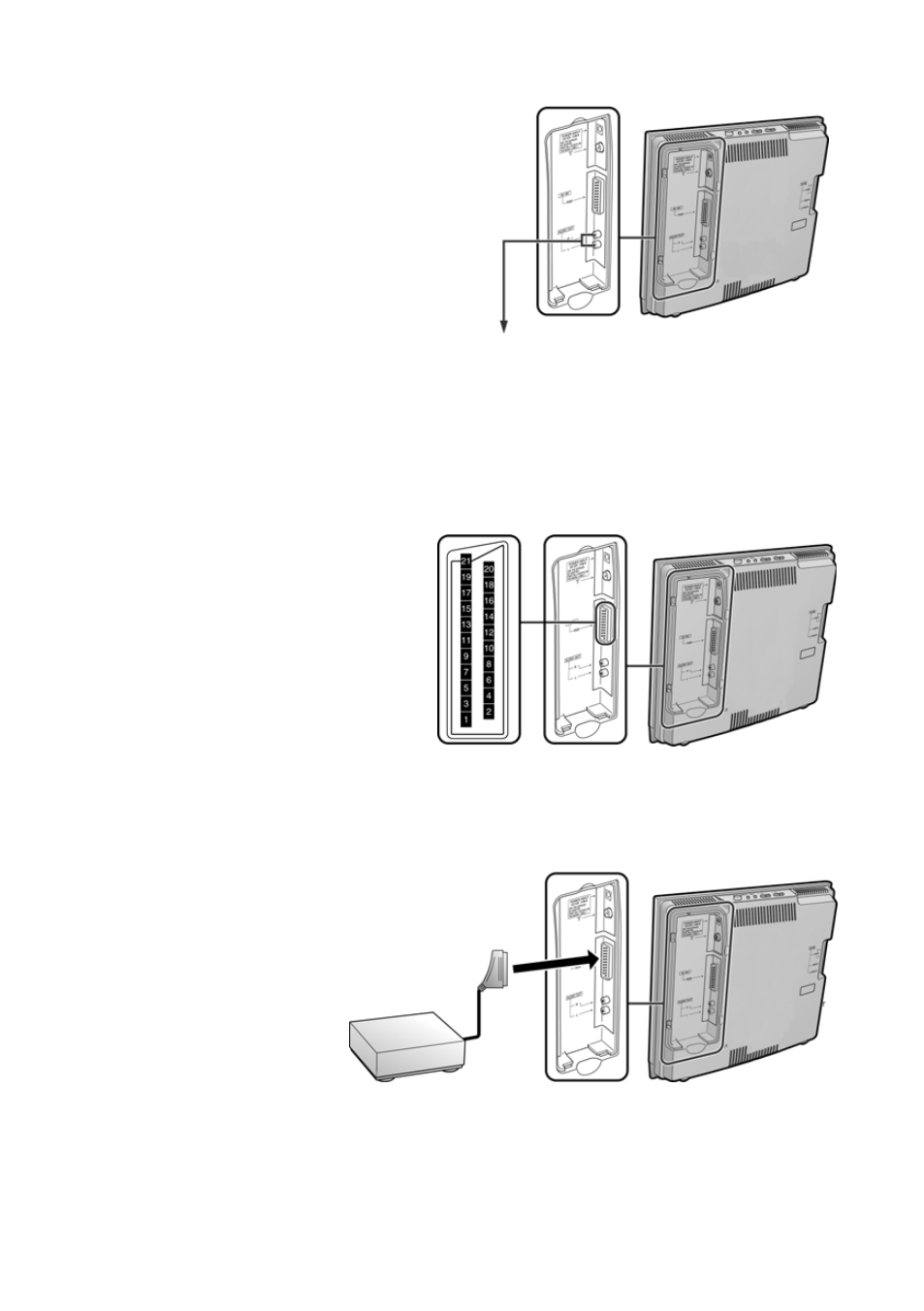

Аудио выход (AUDIO OUT)
Звук телевизора подается на разъем AUDIO OUT.
К внешнему усилителю и т.д.
Подсоединение декодера через 21 штырьковый разъем
Euro SCART (AV IN 1/RGB)
21 штырьковый разъем
Euro SCART (RGB)
1.
Правый аудио выход
2.
Правый аудио вход
3.
Левый аудио выход
4.
Общее заземление для аудио
5.
Заземление BLUE
6.
Левый аудио вход
7.
Вход BLUE
8.
Управление аудио видео
9.
Заземление GREEN
10. Не используется
11. Вход GREEN
12. Не используется
13. Заземление RED
14. Не используется
15. Вход RED
16. Управление RGB
17. Заземление для видео
18. Заземление для управления RGB
19. Выход видео
20. Вход видео (PAL/SECAM/NTSC)
21. Вилка
Декодер
21 штырьковый
разъем Euro SCART
К разъему AV IN 1
(21 штырьковый разъем Euro SCART)
