Установить крышки (В) на лепестки
декоративной ленты и вставить их в отверстия
петель.

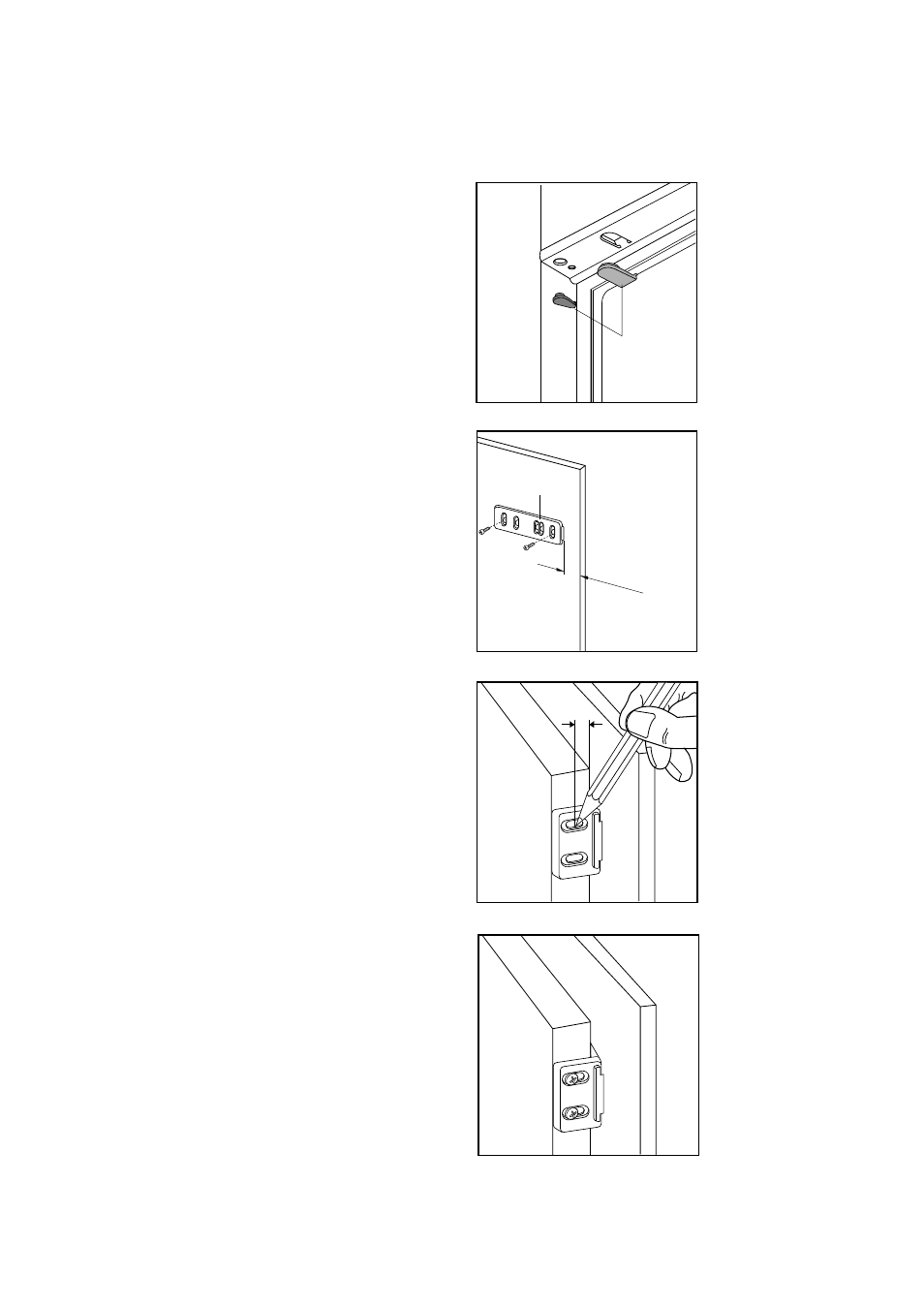

Установить направляющие (A) на внутреннюю
поверхность дверцы шкафа, сверху и снизу, как
показано на рисунке 7, и отметить положение
наружных отверстий.
Подготовив отверстия, необходимо
установить направляющие при помощи винтов
3,5х16 мм на дверь шкафа.
Открыть дверь прибора и дверь шкафа прибл.
на 90°.
Установить кронштейны над направляющими.
Удерживать вместе дверь прибора и шкафа и
отметить положение отверстий.
Снять кронштейны и выполнить отверстия
сверлом диам. 2 мм.
Вновь установить кронштейны на
направляющие и привинтить их входящими в
комплект винтами (3,5х16 мм).
Для выравнивания двери шкафа можно
воспользоваться ходом винтов в прорезях.
После выполнения операции необходимо
убедиться в плотности закрытия двери
прибора.
Ris. 6
D726
B
Ris. 7
PR33
20mm
A
Ris. 8
8mm
PR34
Ris. 9
PR35
