Подключение проводов к разъемам
Taблица функций разъема
Номера штырей
разъемов ISO Цвет кабеля Функции
Разъем внешнего
источника
питания
A-4
Желтый Аккумулятор
A-5 Синий/белый Управление
питанием
A-6 Оранжевый/
белый Регулятор
затемнения
A-7 Kрасный Зажигание (АCC)
A-8 Черный Заземление
Разъем
акустической
системы
B-1
Фиолетовый Тыловой правый (+)
B-2 Фиолетовый/
черный Тыловой правый (–)
B-3 Cерый Фронтальный
правый (+)
B-4 Серый/черный Фронтальный
правый (–)
B-5 Белый Фронтальный
левый (+)
B-6 Белый/черный Фронтальный
левый (–)
B-7 Зеленый Тыловой левый (+)
B-8 Зеленый/черный Тыловой левый (–)
2WARNING

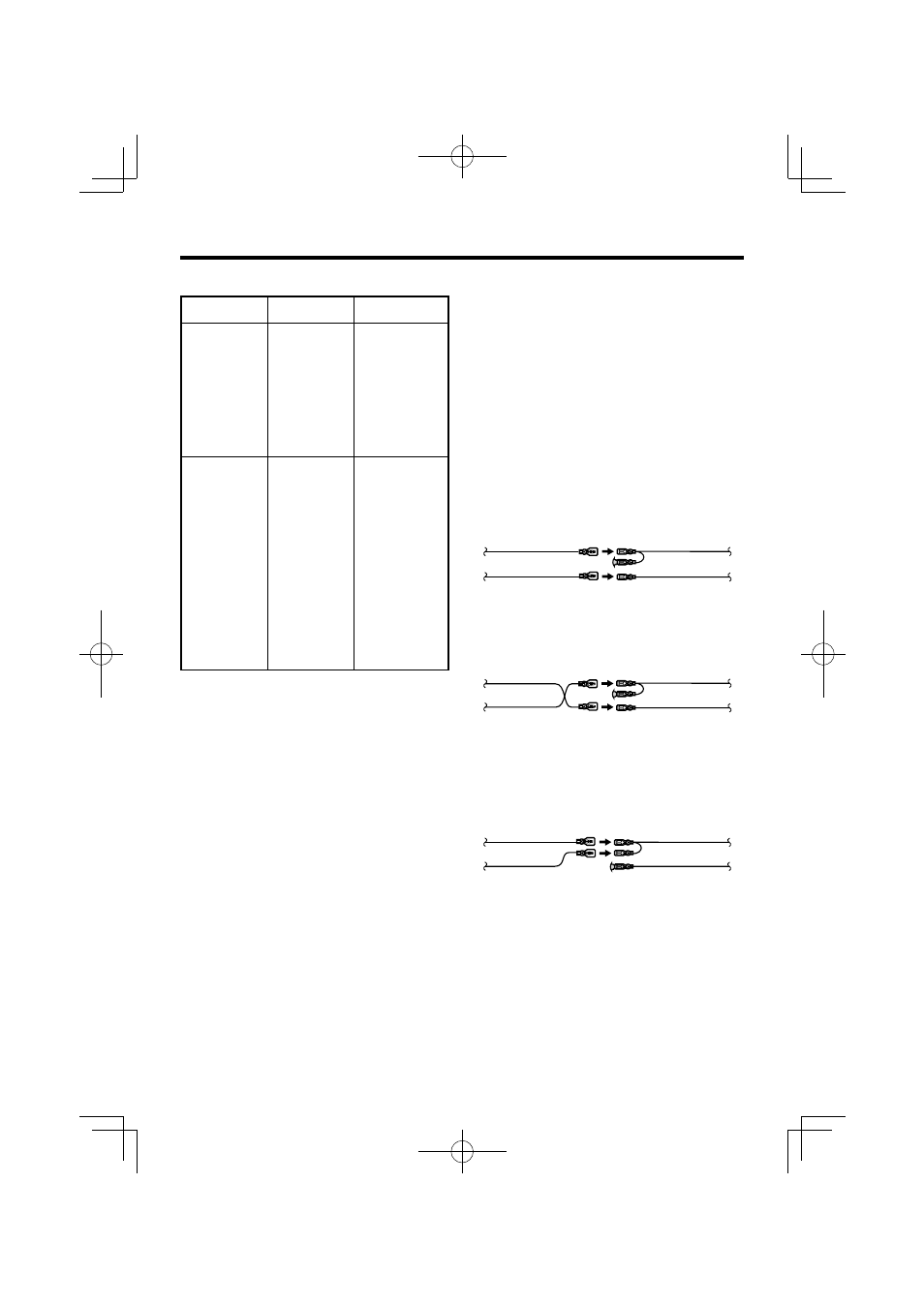

Подключение разъема ISO
Расположение штырей в разъемах ISO зависит от
типа вашего автомобиля. Во избежание повреждения
устройства следите за правильностью подключения.
Стандартное подключение жгута проводов описано ниже
в пункте 1. Eсли штыри разъема ISO расположены, как
это описано в пункте 2 или 3, выполните подключение в
соответствии с рисунком.
При установке этого устройства в автомобилях
Volkswagen и т.д. убедитесь в том, что кабель подключен,
как это показано ниже на рисунке 2.
1 (По умолчанию) Контакт A-7 на автомобильном
коннекторе ISO подключен к системе
зажигания, а контакт A-4 подключен к системе
бесперебойного питания.
Устройство Автомобиль
Контакт A-7
Контакт A-4
Кабель зажигания
(красный)
Kабель аккумулятора
(желтый)
2 Контакт A-7 на автомобильном коннекторе ISO
подключен к системе бесперебойного питания, а
контакт A-4 подключен к системе зажигания.
Устройство Автомобиль
Контакт A-7
Контакт A-4
Кабель зажигания
(красный)
Kабель аккумулятора
(желтый)
3 Контакт A-4 автомобильного коннектора ISO
свободен, контакт A-7 подключен к системе
бесперебойного питания (или оба контакта - A-7
и A-4 - подключены к системе бесперебойного
питания).
Устройство Автомобиль
Контакт A-7
Контакт A-4
Кабель зажигания
(красный)
Kабель аккумулятора
(желтый)
⁄
• Eсли подключение выполняется по способу 3,
описанному выше, питание устройства не связано с
ключом зажигания. Поэтому не забывайте при каждом
выключении зажигания выключать питание устройства.
Для подключения питания устройства к зажиганию
присоедините провод зажигания (АCC…красный)
к источнику питания, который может включаться и
выключаться ключом зажигания.
