Pyccкий | 53
• Изолируйте свободные кабели виниловой
лентой или подобным материалом. Во
избежание короткого замыкания не
снимайте колпачки со свободных кабелей
или выводов.
• Если предохранитель сгорел, первым
делом убедитесь в том, что кабели не
касаются друг друга, потому что их качание
может привести к короткому замыканию,
после чего замените предохранитель на
аналогичный новый.
• Правильно подключите кабели
акустической системы к соответствующим
выводам. Устройство может быть
повреждено или неправильно работать,
если вы разделите
- кабели, либо же
заземлите их путем присоединения к
любой металлической части автомобиля.
• После установки устройства, убедитесь в
том, что все осветительные и электронные
приборы вашего автомобиля работают в
прежнем режиме.
Сведения о проигрывателях
компакт-дисков/чейнджерах
дисков, подключаемых к этому
устройству
Если проигрыватель компакт дисков/
чейнджер компакт-дисков имеет
переключатель “O-N”, установите его в
положение “N”.
Функции, которыми можно
воспользоваться, и информация, которая
может отображаться на дисплее, зависят
от подключаемых моделей.
Подключение разъёма ISO
Расположение штырей у разъемов ISO
зависит от типа автомобиля, который
вы водите. Во избежание повреждения
устройства следите за правильностью
подключения.
Cтандартное подключение жгута
кабелей описано ниже в пункте
1. Eсли
штыри разъёма ISO расположены так,
как описано в пункте
2, выполните
подключение в соответствии с рисунком.
При установке этого устройства в
автомобилях фирмы Volkswagen и т.д.
убедитесь в подключении кабеля, как
показано ниже на рис.
2.

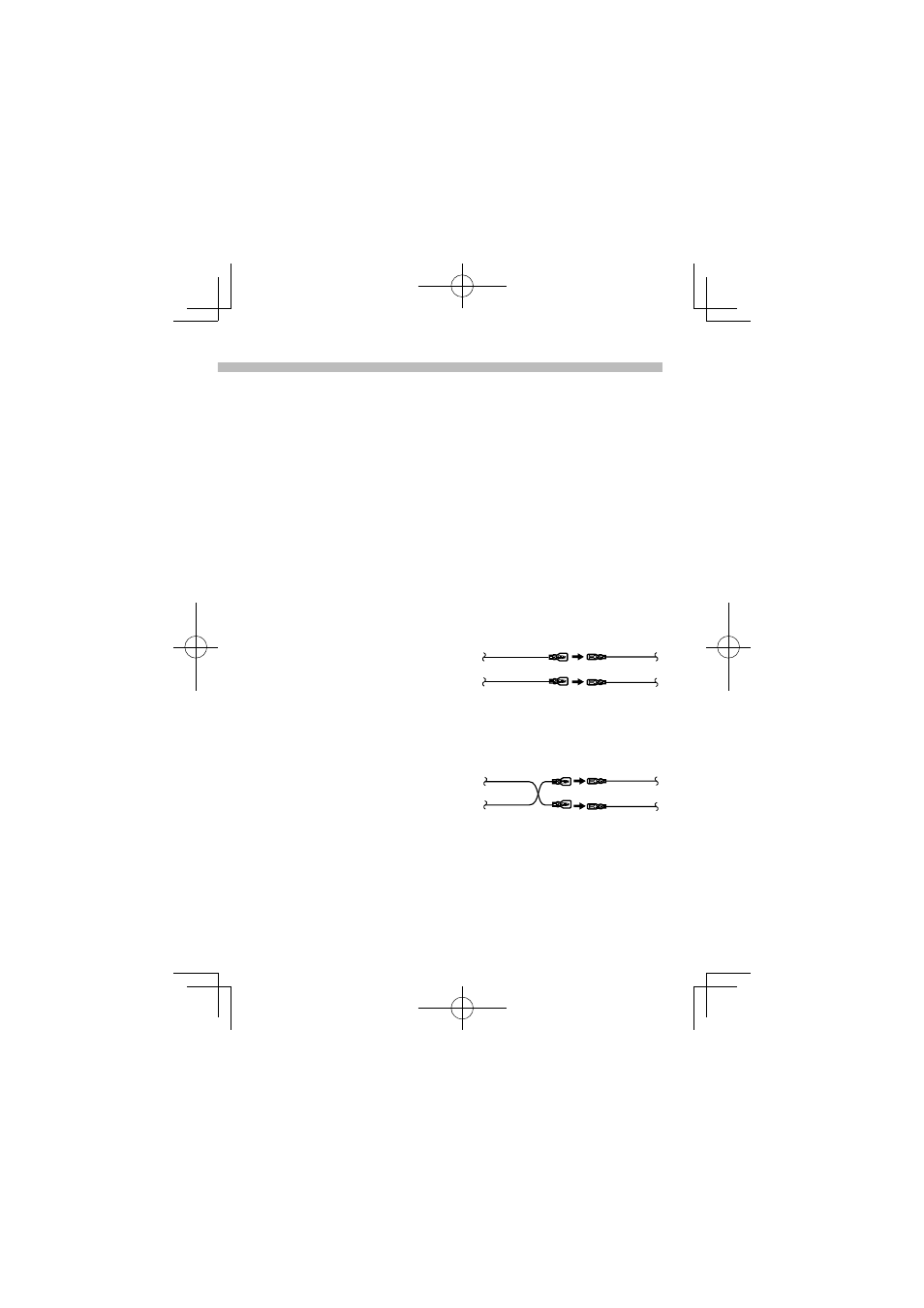

1 (Стандартная настройка) Штекер А-7
(красный) автомобильного разъёма ISO
подключён к зажиганию, а штекер А-4
(желтый) - к источнику постоянного тока.
Штекер А-7
(красный)
Штекер А-4
(желтый)
Устройство
Автомобиль
Kабель зажигания
(красный)
Kабель батареи
(жёлтый)
2 Штекер А-7 (красный) автомобильного
разъёма ISO подключён к источнику
постоянного тока, а штекер А-4 (желтый) -
к зажиганию.
Штекер А-7
(красный)
Штекер А-4
(желтый)
Устройство
Автомобиль
Kабель зажигания
(красный)
Kабель батареи
(жёлтый)
