Установка и подключение – Инструкция по эксплуатации Kenwood KDC-4757SD
Страница 12
12
УСТАНОВКА И ПОДКЛЮЧЕНИЕ
Подключите
необходимые
провода. (➜ 13)
Приборная
панель
автомобиля
Отогните соответствующие фиксаторы,
предназначенные для прочной установки
посадочного корпуса.

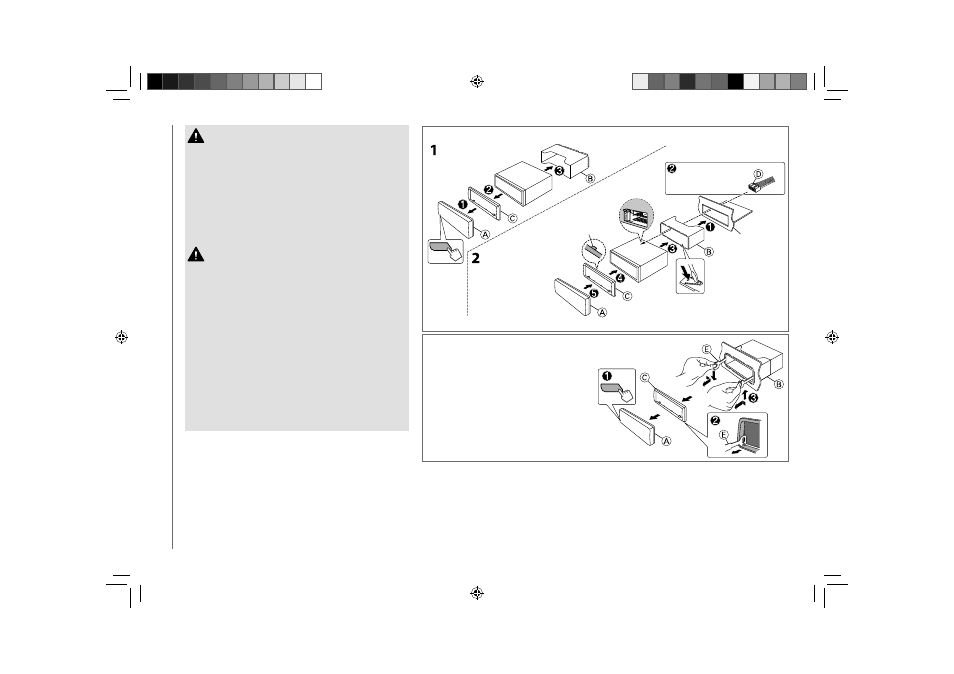

Установка устройства (установка в приборную панель)
Предупреждение
• Устройство можно использовать только с источником питания 12 В постоянного тока
с отрицательным заземлением.
• Отключите отрицательную клемму аккумулятора перед подключением проводов и
монтажом.
• Не подключайте провод аккумулятора (желтый) и провод высокого напряжения
(красный) к корпусу машины или проводу заземления (чёрный), чтобы не допустить
короткое замыкание.
• Изолируйте свободные провода виниловой лентой, чтобы не допустить короткое
замыкание.
• После установки обязательно заземлите данное устройство на корпус автомобиля.
Внимание
• В целях безопасности работа по подключению проводов и монтажу должна
выполняться специалистами. Обратитесь к поставщику автомобильных аудиосистем.
• Данное устройство подлежит установке в консоль автомобиля. Не прикасайтесь
к металлическим деталям устройства в процессе и на протяжении некоторого
времени после завершения эксплуатации устройства. Температура металлических
деталей, таких как радиатор охлаждения и кожух, существенно повышается.
• Не подключайте провода динамика
· к корпусу машины, проводу заземления
(чёрный) или параллельно.
• Установите устройство под углом 30º или меньше.
• Если в электропроводке транспортного средства нет клеммы зажигания,
подключите провод высокого напряжения (красный) к клемме на блоке плавких
предохранителей, которая обеспечивает питание с напряжением 12 В постоянного
тока и которая включается и выключается ключом зажигания.
• После установки устройства, убедитесь в том, что все осветительные и электронные
приборы вашего автомобиля работают в прежнем режиме.
• Если предохранитель сгорел, первым делом убедитесь в том, что кабели не касаются
корпуса автомобиля, после чего замените предохранитель на аналогичный новый.
Стандартная процедура
1
Извлеките ключ из замка зажигания, затем отсоедините
разъем “
·” автомобильного аккумулятора.
2
Правильно подключите провода.
См. раздел “Подключение проводов”. (➜ 13)
3
Установите устройство в вашем автомобиле.
См. раздел “Установка устройства (установка в
приборную панель)”.
4
Подключите клемму
· автомобильного
аккумулятора.
5
Выполните сброс устройства. (➜ 3)
Фиксатор вверху
Перед сборкой расположите
декоративную панель, как
показано.
Порядок извлечения устройства
1
Снимите переднюю панель.
2
Вставьте соединительный штифт на
ключах для демонтажа в отверстия
на обеих сторонах декоративной
панели, затем извлеките его.
3
Введите ключи для демонтажа в
прорези на каждой стороне, затем
следуйте инструкциям со стрелками,
как показано справа.
