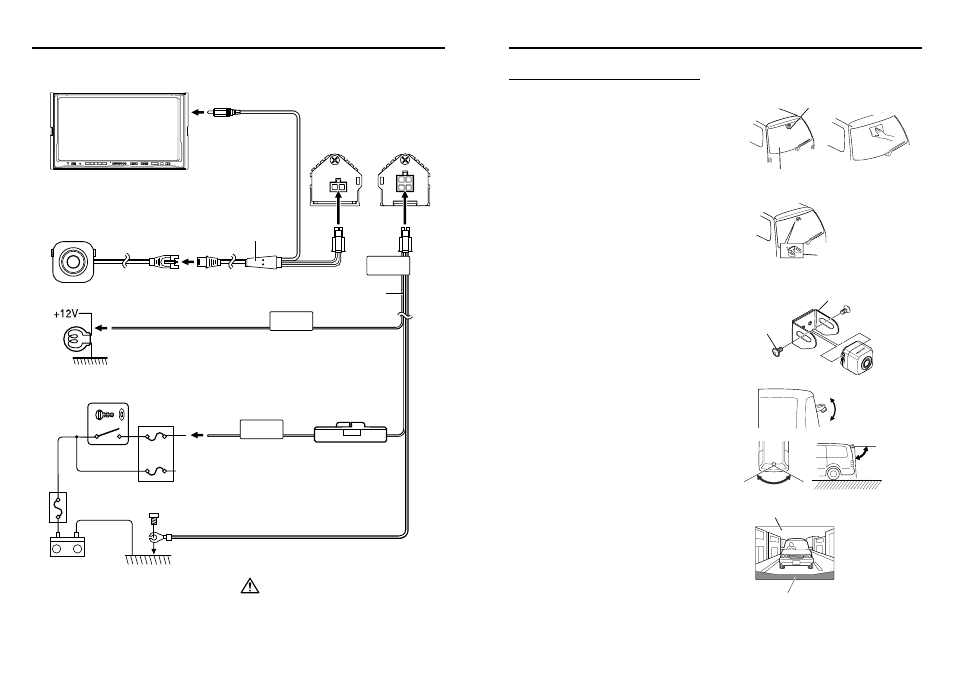

Схема соединений
–
+
2A
2A
CAMERA
SRC
REVERSE
CAMERA
ACC
Монитор (приобретается отдельно)
Блок видеоустройства
К гнезду видеовхода
Видеокабель (1,5 м)
Камера
Кабель камеры (8 м)
Жгут проводов (при-
надлежность (2))
Кабель подачи
питания (принад-
лежность (1))
К жгуту проводов лампы
заднего хода автомобиля
Провод датчика заднего хода (фиолетовый/белый) (5 м)
Ключ зажигания
Провод системы зажи-
гания (красный) (1 м)
Предохранитель (2 А)
Автомобильный блок
предохранителей
Автомобильный блок пре-
дохранителей (основной)
Аккумулятор
Провод заземления (черный) (-) (на корпус автомобиля) (1 м)
Если подключите провод зажигания (красный) к кор-
пусу автомобиля («земля»), это может стать причи-
ной короткого замыкания и, соответственно, возник-
новения огня. Всегда подключайте провода, идущие к
источнику питания, через блок предохранителей.
Установка камеры
Установка камеры
1 Проведите чистку места, на которое будет уста-
новлена камера заднего вида. Используйте тря-
почку или подобный предмет, чтобы вытереть мас-
ло, воск, пыль и любую другую грязь с поверхности
установки.
2
ПРЕДОСТЕРЕЖЕНИЕ
- Установите камеру заднего вида в место планируемой
установки. Отрегулируйте угол наклона камеры и уста-
новите камеру так, чтобы она не соприкасалась с корпу-
сом автомобиля.
- При приклеивании к поверхности стекла располагайте
камеру так, чтобы она не соприкасалась с задним стек-
лом.
2 Снимите защитную пленку (бумагу) с тыльной
стороны скобы крепления камеры (принадлежность
(3)) и приклейте скобу в нужном месте.
2
ПРЕДОСТЕРЕЖЕНИЕ
- Прижмите скобу крепления камеры пальцами, чтобы
приклеить ее к поверхности установки камеры. Прикос-
новение к липкой части или приклеивание камеры во
второй раз уменьшает надежность крепления, что мо-
жет привести к падению камеры.
- Если поверхность, к которой крепится камера, слишком
холодная, перед креплением скобы нагрейте ее при
помощи фена или похожего инструмента, чтобы улуч-
шить силу крепления.
3 Прикрепите камеру заднего вида к скобе крепле-
ния (принадлежность (3)) при помощи шурупов (при-
надлежность (4)).
2
ПРЕДОСТЕРЕЖЕНИЕ
- Камера заднего устанавливается таким образом, что-
бы логотип Kenwood находился наверху.
4 Отрегулируйте угол наклона камеры таким обра-
зом, чтобы в нижней части экрана монитора ото-
бражался бампер или задний край автомобиля.
130°
96°
Пример установки
Устанавливайте в
центральную часть
Поверхность стекла
Скоба крепления камеры
(принадлежность (3))
Скоба крепления камеры
(принадлежность (3))
Шуруп
(принадлеж-
ность (4))
Экран монитора
Бампер или задний край автомобиля
