Инструкция по эксплуатации Kenwood KDC-BT34U
Страница 19
19
РУССКИЙ |
Data Size:
B6L (182 mm x 128 mm)
Book Size:
B6L (182 mm x 128 mm)
REMOTE CONT
STEERING WHEEL
REMOTE INPUT
MUTE
P. CONT
ANT CONT

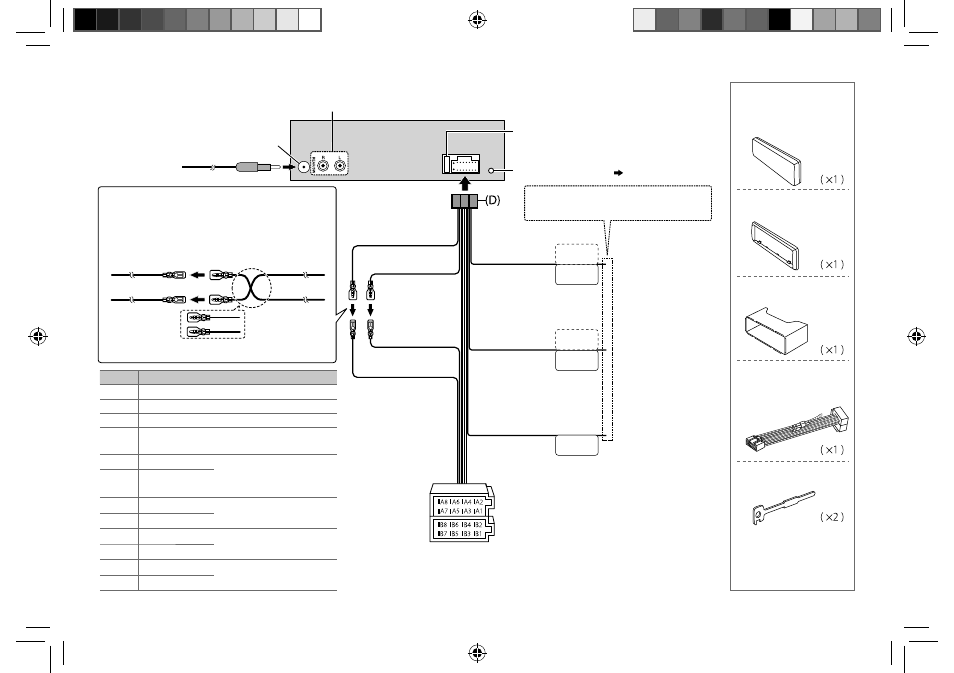

Подключение проводов
Предохранитель (10 A)
Разъем для антенны
Лампа синяя/жёлтая
(Провод
дистанционного
управления с руля)
К адаптеру дистанционного
управления с руля
Синий/белый
(Провод управления
питанием / провод
управления антенной)
Коричневый
(Провод управления
отключением звука)
К гнезду управления
питанием, если Вы используете
дополнительный усилитель
мощности, или к гнезду
управления антенной в
автомобиле.
Для подключения навигационной
системы Kenwood ознакомьтесь с
прилагаемым к ней руководством
пользователя.
Жёлтый (A4)
Kрасный (Kабель зажигания)
Kрасный (A7)
Жёлтый (кабель батареи)
Контакт
Цвет и функция
A4
Жёлтый
: Аккумулятор
A5
Синий/белый
: Управление питанием
A7
Kрасный
: Зажигание (АCC)
A8
Чёрный
: Заземляющее соединение
(земля)
B1
Фиолетовый
]
: Задний динамик (справа)
B2
Фиолетовый/
чёрный
[
B3
Cерый
]
: Передний динамик (справа)
B4
Серый/чёрный
[
B5
Белый
]
: Передний динамик (слева)
B6
Белый/чёрный
[
B7
Зелёный
]
: Задний динамик (слева)
B8
Зелёный/чёрный
[
Разъемы ISO
Подключение разъемов ISO на некоторых
автомобилях VW/Audi или Opel (Vauxhall)
Возможно, потребуется изменить схему соединений для
прилагаемого жгута проводов, как показано на рисунке.
Устройство
Автомобиль
A7 (Красный)
Kабель зажигания
(Kрасный)
A4 (Жёлтый)
Схема соединений по умолчанию
Kабель батареи
(жёлтый)
Если соединение не выполняется, не вытаскивайте
кабель из наконечника.
Выходные разъемы задних динамиков/низкочастотного динамика
Список деталей
для установки
(A)
Передняя панель
(C)
Посадочный корпус
(B)
Декоративная панель
(D)
Жгут проводов
(E)
Ключ для демонтажа
Входной разъем микрофона
( 8)
