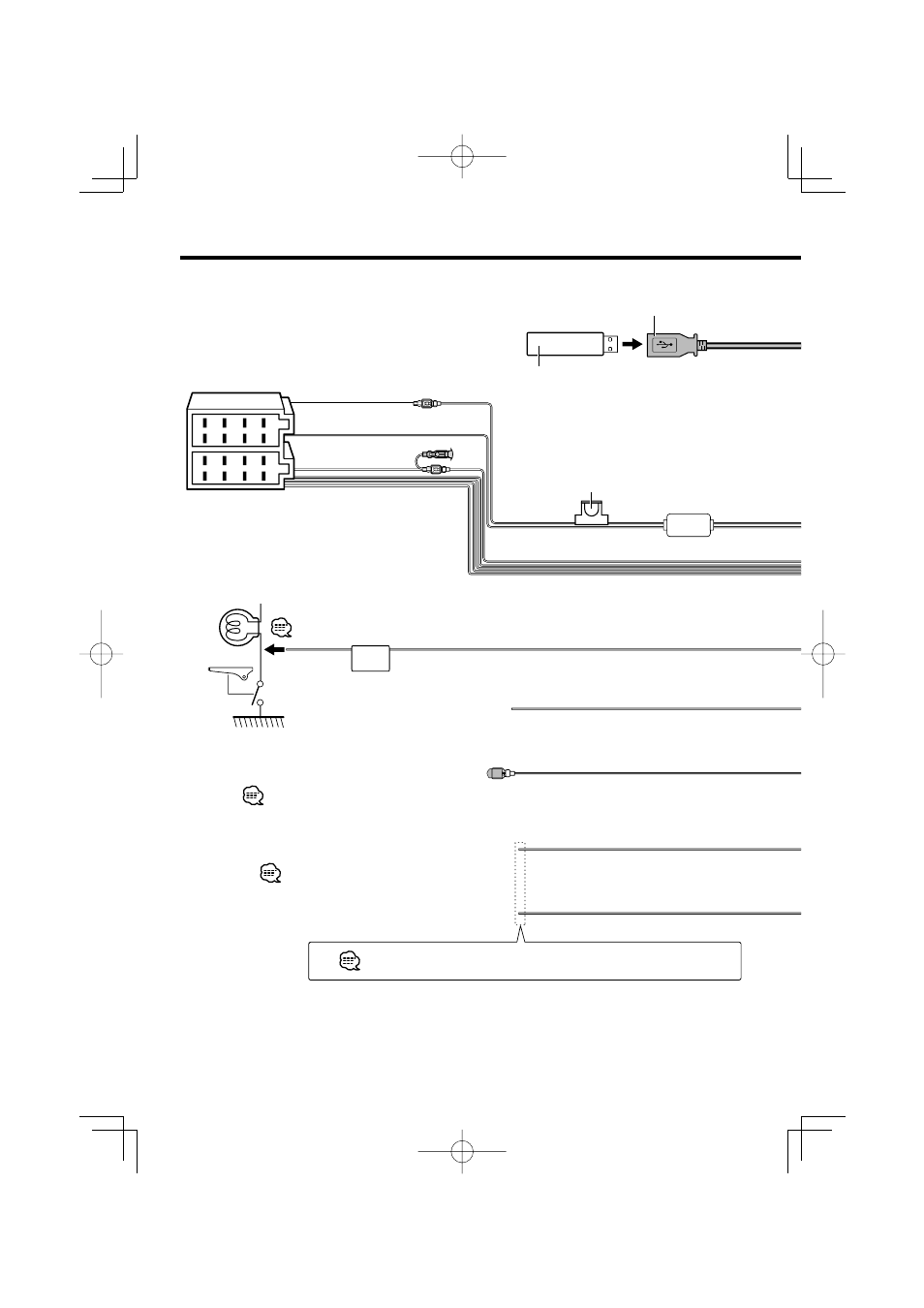

Подсоединение кабелей к гнездам для подключения
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8
PRK SW
Разъем USB
Устройство USB
(имеется в продаже)
Предохранитель ( 15A )
Чтобы использовать функцию пульта дистанционного управления на руле, необходимо, чтобы
дистанционный адаптер (не входит в комплект) подходил к Вашему автомобилю.
Еслы вы не используете порт, оставьте крышку закрытой.
Если соединений не выполняется, не вытаскивайте провод из наконечника.
В целях безопасности всегда подключайте датчик
стояночного тормоза.
Датчик стояночного тормоза (светло-зеленый)
Провод датчика заднего хода
(фиолетовый/белый)
Вход пульта дистанционного управления
(голубой/желтый)
К пульту дистанционного управления
О подсоединении навигационной системы
Kenwood смотрите в руководстве по навигации.
Подсоедините к заземленному разъему, когда звонит
телефон или во время разговора.
Кабель отключения звучания (коричневый)
Подключите к разъему регулировки мощности (при использовании
дополнительного усилителя мощности) или к разъему управления
антенной в автомобиле.
Провод регулировки мощности/управления
двигателем антенны (синий/белый)
Разъем A
Разъем B
Провод заземления (черный)
Kабель аккумулятора (желтый)
Kабель зажигания
(красный)
Подсоедините к жгуту проводов детектора
автомобильного стояночного тормоза.
При использовании камеры заднего вида
(опция) подсоедините к жгуту проводов фар
заднего хода.
