УСТАНОВКА И ПОДКЛЮЧЕНИЕ
Предупреждение
• Устройство можно использовать только с источником питания 12 В
постоянного тока с отрицательным заземлением.
• Отключите отрицательную клемму аккумулятора перед подключением
проводов и монтажом.
• Не подключайте провод аккумулятора (жёлтый) и провод высокого
напряжения (красный) к корпусу автомобиля или проводу заземления
(чёрный), чтобы не допустить короткое замыкание.
• Изолируйте свободные провода виниловой лентой, чтобы не допустить
короткое замыкание.
• После установки обязательно заземлите данное устройство на шасси автомобиля.
Внимание
• В целях безопасности работа по подключению проводов и монтажу должна
выполняться специалистами. Обратитесь к поставщику автомобильных
аудиосистем.
• Данное устройство подлежит установке в консоль автомобиля. Не
прикасайтесь к металлическим деталям устройства в процессе и на
протяжении некоторого времени после завершения эксплуатации
устройства. Температура металлических деталей, таких как радиатор
охлаждения и кожух, существенно повышается.
• Не подключайте провода динамиков [ к корпусу машины, проводу
заземления (чёрный) или параллельно.
• Установите устройство под углом менее 30º.
• Если в электропроводке транспортного средства нет клеммы зажигания,
подключите провод высокого напряжения (красный) к клемме на блоке
плавких предохранителей, которая обеспечивает питание с напряжением
12 В постоянного тока и которая включается и выключается ключом зажигания.
• После установки устройства, убедитесь в том, что все осветительные и
электронные приборы вашего автомобиля работают в прежнем режиме.
• Если предохранитель сгорел, первым делом убедитесь в том, что кабели
не касаются корпуса автомобиля, после чего замените предохранитель на
аналогичный новый.
Стандартная процедура
1
Извлеките ключ из замка зажигания, затем отсоедините
разъем
[ автомобильного аккумулятора.
2 Правильно подключите провода.
См. раздел “Подключение проводов”. ( 13)
3 Установите устройство в автомобиле.
См. раздел “Установка устройства (установка в
приборную панель)”.
4 Подключите клемму [ автомобильного
аккумулятора.
5 Выполните сброс устройства. ( 3)
Подключите необходимые
провода.
( 13)
Приборная
панель
автомобиля
Отогните соответствующие фиксаторы,
предназначенные для прочной установки
посадочного корпуса.
Порядок извлечения устройства
1 Снимите переднюю панель.
2 Вставьте соединительный
штифт на ключах для
демонтажа в отверстия на
обеих сторонах декоративной
панели, затем извлеките его.
3 Введите ключи для
демонтажа в прорези на
каждой стороне, затем
следуйте инструкциям со
стрелками, как показано
справа.

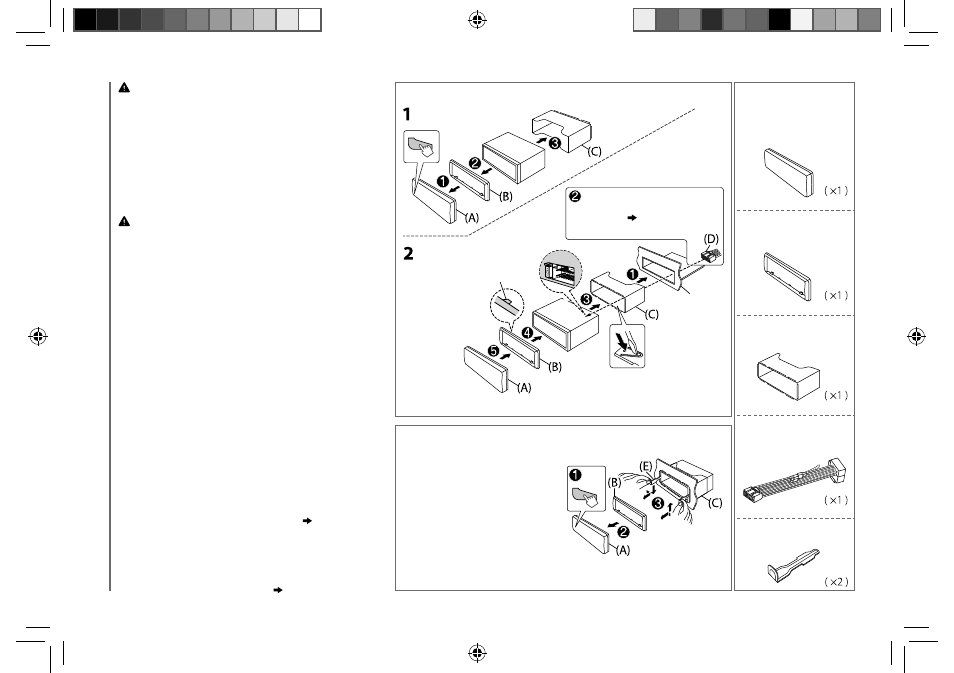

Установка устройства (установка в приборную панель)
Фиксатор вверху
Перед сборкой
расположите
декоративную панель,
как показано.
Список деталей
для установки
(A) Передняя панель
(C) Посадочный корпус
(B) Декоративная панель
(D) Жгут проводов
(E) Ключ для демонтажа
