Инструкция по эксплуатации Kenwood KDC-161UG
Страница 14
14
Data Size:
B6L (182 mm x 128 mm)
Book Size:
B6L (182 mm x 128 mm)
Список деталей для
установки
(A)
Передняя панель

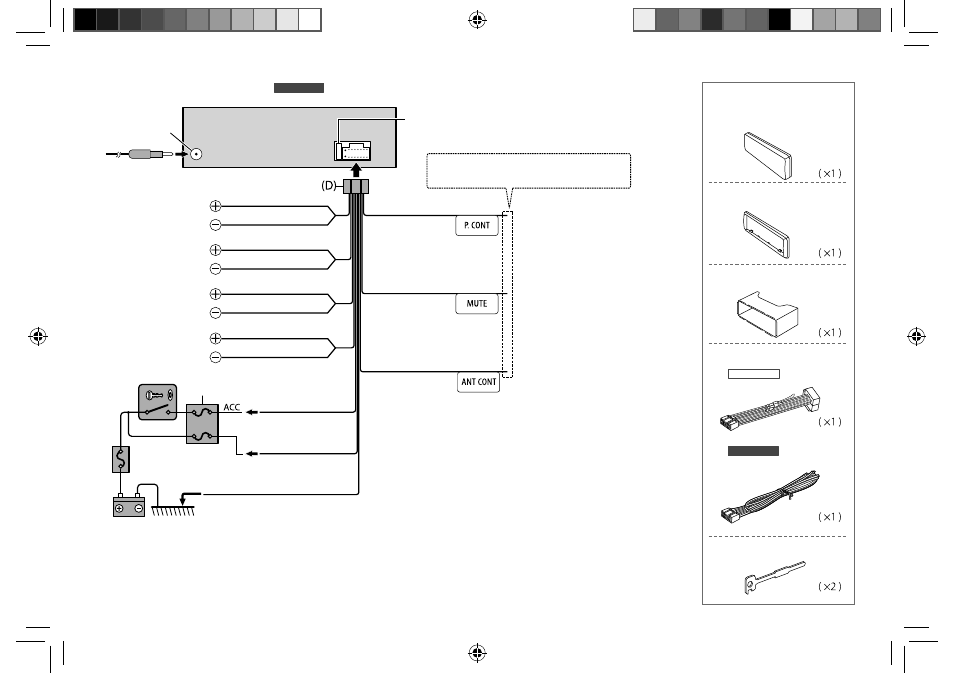

Подключение проводов (для
KDC-100Q
)
Предохранитель (10 A)
Разъем для антенны
Автомобильный блок плавких предохранителей
Автомобильный блок
плавких предохранителей
Аккумулятор
Замок зажигания
Синий/белый
(Провод управления
питанием)
Kрасный
(Kабель зажигания)
Жёлтый
(Kабель батареи)
Чёрный (Провод заземления)
К металлическому корпусу или шасси
автомобиля
К гнезду управления питанием, если Вы используете
дополнительный усилитель мощности, или к гнезду
управления антенной в автомобиле.
Коричневый
(Провод управления
отключением звука)
Синий
(Провод управления
антенной)
Белый
Cерый
Зелёный
Фиолетовый
Белый/чёрный
Серый/чёрный
Зелёный/чёрный
Фиолетовый/чёрный
К гнезду, которое заземлено, когда звонит телефон
или во время разговора.
(Для подключения навигационной системы Kenwood
ознакомьтесь с прилагаемым к ней руководством
пользователя.)
К переднему динамику
(левому)
К заднему динамику
(левому)
К переднему динамику
(правому)
К заднему динамику
(правому)
К управляющему разъему антенны
транспортного средства
Если соединение не выполняется, не вытаскивайте
кабель из наконечника.
(C)
Посадочный корпус
(B)
Декоративная панель
(D)
Жгут проводов
(за исключением модели
KDC-100Q
)
(E)
Ключ для демонтажа
(для
KDC-100Q
)
