73
|
KDC-BT92SD
Pyccкий
|
74

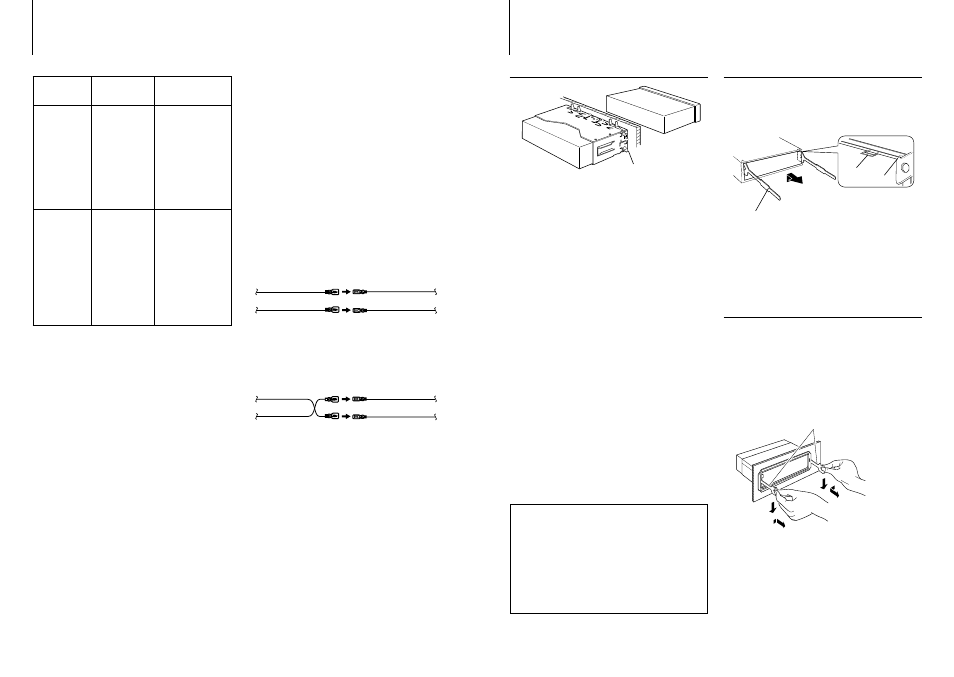

Подсоединение кабелей к гнездам для подключения
Taблица функций разъёма
Номера
штырьков
разъемов ISO
Цвет кабеля
Функции
Разъем для
внешнего
источника
питания
A-4
Желтый
Аккумулятор
A-5
Синий/белый
Управление питанием
A-6
Оранжевый/
белый
Регулятор
освещенности
A-7
Kрасный
Зажигание (АCC)
A-8
Черный
Заземляющее
соединение (земля)
Разъем для
акустической
системы
B-1
Фиолетовый
Задний правый (+)
B-2
Фиолетовый/
чёрный
Задний правый (–)
B-3
Cерый
Передний правый (+)
B-4
Серый/чёрный
Передний правый (–)
B-5
Белый
Передний левый (+)
B-6
Белый/чёрный
Передний левый (–)
B-7
Зеленый
Задний левый (+)
B-8
Зелёный/чёрный Задний левый (–)
Установка/Cнятие устройства
Установка
C помощью отвёртки или
подобного инструмента отогните
выступы монтажной коробки и
установите её на место.
⁄
• Убедитесь в том, что устройство надёжно установлено на
место. Eсли устройство не будет прочно закреплено, это
может привести к неисправности (например, пропуску
звука).
¤
ОСТОРОЖНО!
Данное устройство подлежит установке в
приборную панель автомобиля.
Не прикасайтесь к металлическим деталям
устройства в процессе и на протяжении некоторого
времени после завершения эксплуатации
устройства. Температура металлических деталей,
таких как радиатор охлаждения и кожух,
существенно повышается.
Cнятие жесткой резиновой оправки
1
Используя зажимные шпильки приспособления
для снятия, отожмите два расположенных вверху
фиксатора.
Приподнимите рамку и вытяните её вперёд, как
показано на рисунке.
Стопор
Фиксатор
Принадлежность 2
Инструмент для снятия
2
Сняв верхний уровень, отожмите два нижних
фиксатора.
⁄
• С нижней стороны рамка снимается таким же образом.
Cнятие устройства
1
Прочитайте раздел <Cнятие жесткой резиновой
оправки>, а затем снимите жесткую резиновую
оправку.
2
Снимите переднюю панель.
3
Вставьте два приспособления для снятия глубоко в
пазы с каждой стороны, как показано на рисунке.
4
Нажмите вставленное приспособление для снятия
вниз и наполовину вытяните устройство, нажимая
внутрь.
Принадлежность 2
¤
• Cнимая устройство, будьте осторожны, чтобы не
пораниться зажимными шпильками приспособления для
снятия.
5
Затем вытащите устройство руками, следя за тем,
чтобы не уронить его.
2
ПРЕДУПРЕЖДЕНИЕ
Подключение разъёма ISO
Расположение штырей у разъемов ISO зависит от
типа автомобиля, который вы водите. Во избежание
повреждения устройства следите за правильностью
подключения.
Cтандартное подключение жгута кабелей описано ниже
в пункте 1. Eсли штыри разъёма ISO расположены так,
как описано в пункте 2, выполните подключение в
соответствии с рисунком.
При установке этого устройства в автомобилях
Volkswagen и др. убедитесь в подключении кабеля, как
показано ниже на рис.2.
1
(Стандартный вариант) штекер А-7 (красный)
автомобильного разъёма ISO подключается к
зажиганию, а штекер А-4 (жёлтый) — к источнику
питания, который не выключается при выключении
двигателя.
Устройство
Автомобиль
Штекер А-7 (красный)
Штекер А-4 (желтый)
Kабель зажигания
(красный)
Kабель батареи
(жёлтый)
2
Штекер А-7 (красный) автомобильного разъёма ISO
подключается к источнику питания, который не
выключается при выключении двигателя, а штекер
А-4 (жёлтый) — к зажиганию.
Устройство
Автомобиль
Штекер А-7 (красный)
Штекер А-4 (желтый)
Kабель зажигания
(красный)
Kабель батареи
(жёлтый)
