Страница 12
12
CNPes 38670

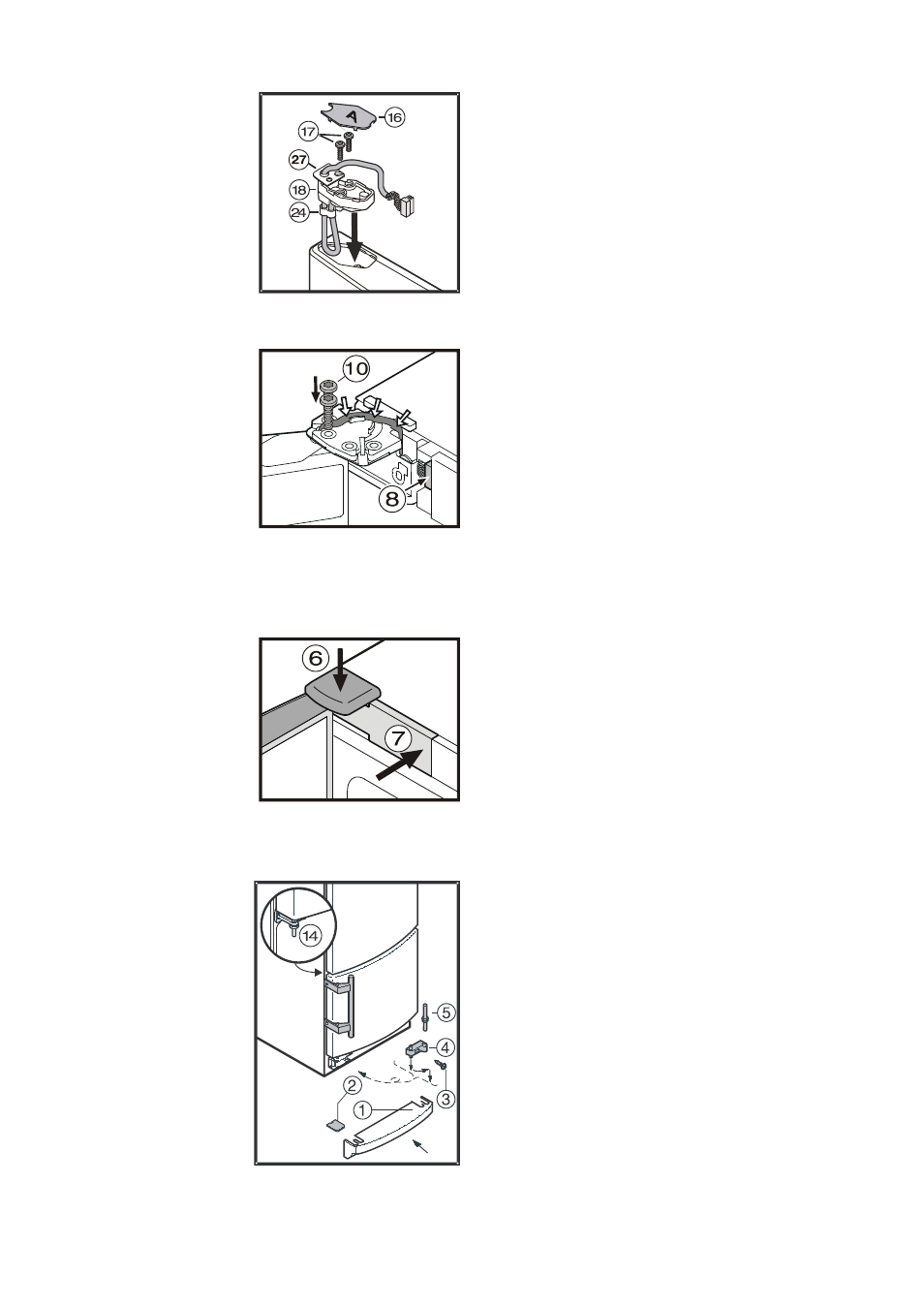

• Повесить нижнюю дверь
в опорный кронштейн
bp
и закрыть.
• Повернуть опору
4
на
180°, вынуть болт опоры
5
и вставить с другой
стороны. Вставить обе
части в нижнюю дверную
опору, вставить болт
опоры в дверную опору.
• Зафиксировать опору
винтом
3
.
• Выровнять дверь через
продольное отверстие в
опорном кронштейне.
• Затянуть винт
3
.
• Дать цокольной бленде
1
зайти в зацепление.
• Установить крышку
2
.
• Надеть дверь на средний
болт опоры
bn
и сверху
установить на опорный
кронштейн
9
.
• Приподнять дверь и
вкрутить винты
bl
, при
этом сначала вкрутить
передние винты.
• Вложить кабель в
направляющие в
опорном кронштейне и
обязательно проложить за
опорным кронштейном.
• Вставить сетевой штекер
8
.
• Дать защитной крышке
6
зайти в зацепление.
• Дать защитной крышке
7
и соответствующей
защитной крышке с
противоположной стороны
зайти в зацепление.
• Закрыть верхнюю дверь.
M
I
K
L
Повторная установка деталей в левое отверстие опоры
двери холодильной камеры:
• Вставить вставную деталь
bt
и закрепить винтами
bs
.
Следить за тем, чтобы
скоба крепления кабеля
cp
сидела как можно
ниже.
• Вставить защитную
крышку
br
.
• Выровнять опору
cs
в
соответствии с рисунком.
• Вынуть или вставить
кабель настолько, чтобы
маркировка на кабеле находилась вровень с опорой.
