Установка температурного шкафа, Подключение к электрической сети, Размеры ниши для температурного шкафа (мм) – Инструкция по эксплуатации Liebherr WTes 1753
Страница 4: Встраивание и закрепление
5
Установка температурного шкафа
●
Не устанавливайте температурный шкаф в зоне действия прямых солнечных лучей, а также
рядом с кухонной плитой, батареей или другими источниками тепла.
●
Поверхность, на которую устанавливается устройство, должна быть горизонтальной и ровной.
Вы можете компенсировать неровности поверхности, отрегулировав высоту ножек. Устройство
может быть установлено вплотную к стене.
●
Стандарт EN 378 требует, чтобы помещение, в котором устанавливается устройство, имело 1 м
3
объема на 8г используемого хладагента R 600a. Это необходимо для предотвращения, в случае
утечки хладагента, образования в помещении, где установлено устройство, способной к
воспламенению смеси газа с воздухом. Количество используемого хладагента указано на
табличке с техническими характеристиками, расположенной на внутренней стенке устройства.
●
Температурный шкаф должен работать в тех пределах температуры окружающей среды,
заданных соответствующим климатическим классом. Использовать температурный шкаф при
температуре, выходящей за границы климатического класса, нельзя. Климатический класс
каждого температурного шкафа есть на табличке с техническими данными.
Климатический класс SN: от +10 °С до +32 °С
Климатический класс SN ST: от +10 °С до +38 °С
Подключение к электрической сети
Параметры источника переменного тока (его напряжение) для температурного шкафа, должны
соответствовать указанным на табличке с техническими данными. Она расположена на внутренней
левой стенке температурного шкафа вверху. Розетка должна быть защищена плавким
предохранителем на 10 А или больше. Розетка не должна скрываться за задней стенкой винного
температурного шкафа, и к ней должен быть обеспечен удобный доступ.

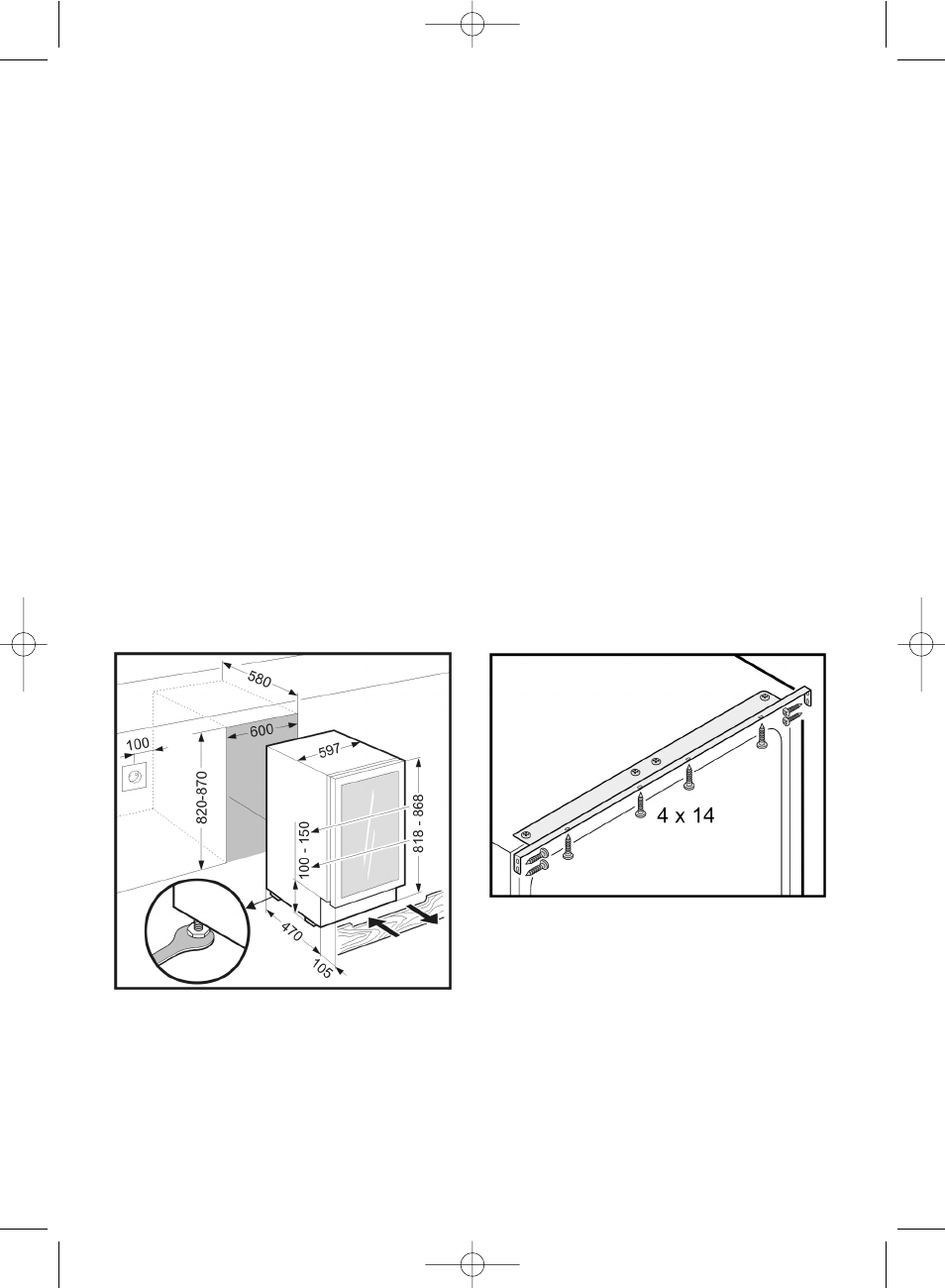

Размеры ниши для
температурного шкафа (мм)
В нижней части температурного шкафа есть
четыре регулируемые ножки, при помощи
которых можно изменить высоту
температурного шкафа в соответствии с
высотой ниши.
Встраивание и закрепление
●
Подключите температурный шкаф к
электросети.
●
Вставьте температурный шкаф в нишу.
●
Закрепите температурный шкаф в нише с
помощью шурупов 4х14.
Площадь вентиляционного хода в панели плинтуса должна быть не менее 300 см
2
.
мин. 300 см
2
wtu_es-1653.qxd 30.05.2005 13:07 Page 5
