стр. 4 ред. 0040402000 0410
Руководство по монтажу и эксплуатации
PRESO
®

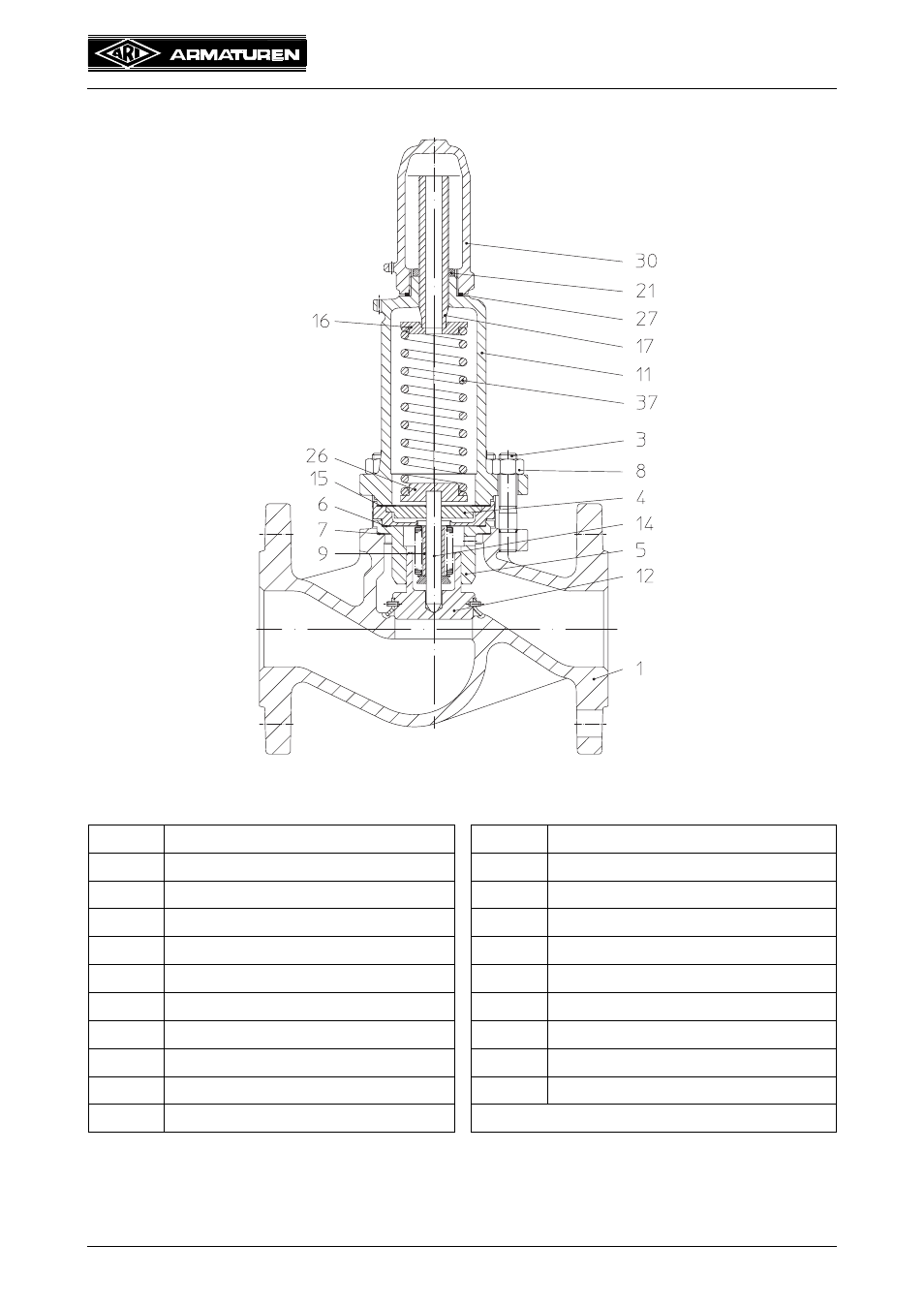

4.3 Чертеж
рис. 1
4.4 Перечень деталей
Материалы с обозначениями и номерами чертежей указаны в каталоге.
Поз. Наименование Поз. Наименование
1 корпус 14 шпиндельный блок
3 шпилька 15 плоское уплотнение
4 прокладочная шайба 16 тарелка пружины (верхняя)
5 направляющий колпак 17 натяжной винт
6 плоское уплотнение 21 контргайка
7 плоское уплотнение 26 тарелка пружины (нижняя)
8 6-гр. гайка 27 уплотнительное кольцо
9 Ограничитель хода 30 кожух
11 корпус 37 нажимная пружина
12 блок затвора
серия 753
