Инструкция по монтажу и эксплуатации
Сигнализатор положения RI21
5.4 Установка в сервоприводы CS 25 - CS 27
Установка в сервопириводы CS25 - CS27 - см. иллюстрации ниже

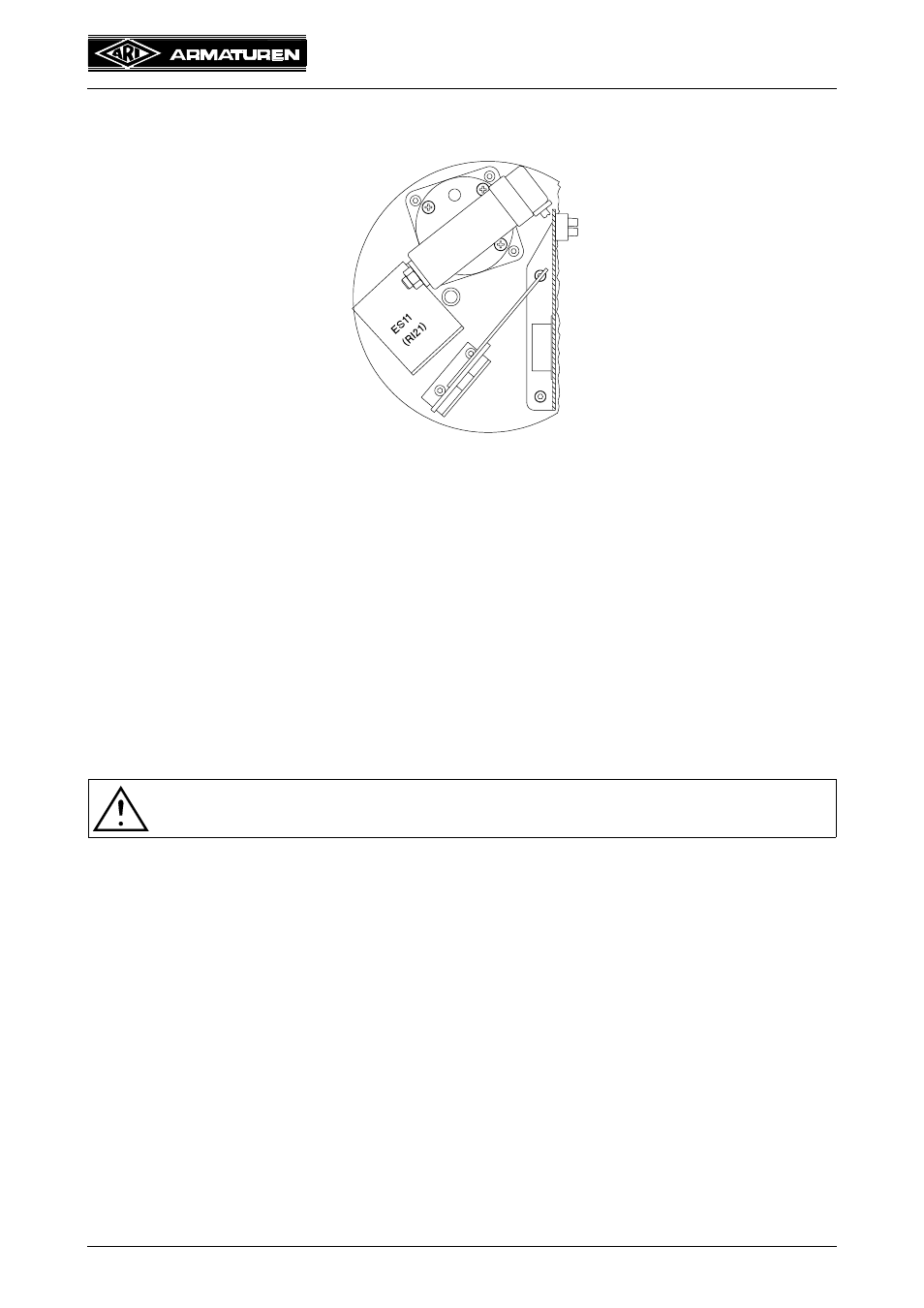

Рис. 3
Процесс монтажа:
- Осторожно снимите кожух.
- Отсоедините конденсатор, для этого ослабьте соответствующие крепежные ленты.
- Закрепите щиток конденсатора с помощью винта DIN EN ISO 4762 - M8x10 на
крышке редуктора
- Установите конденсатор на щиток.
- С помощью двух винтов DIN7500 - M4x8 закрепите уголок на крышке редуктора.
- Зафиксируйте сигнализатор RI21 на крепежном уголке с помощью двух винтов с
цилиндрической головкой DIN EN ISO 4762 - M4x12.
- Свяжите все кабели с помощью лент в жгуты.
- Старые схемы подключения в кожухе замените новыми.
Монтажные элементы:
Внимание !
Установка потенциометра описана в инструкции к приводу CS
-1 шт. сигнализатор положения RI21
-1 шт. крепежный уголок ES11/RI21
-2 шт. винт с цилинд. головкой DIN EN ISO 4762 - M4x12
-1 шт. винт с цилинд. головкой DIN EN ISO 4762 - M8x10
-1 шт. щиток конденсатора
-2 шт. винт с внутр. резьбой M4x8 DIN7500
-1 шт. потенциометр 1000 Ом, запянный
-2 шт. предохранительное кольцо для потенциометра
-1 шт. шестерня потенциометра
-1 шт. схема подключения RI21 + CS25
-2 шт. ленты для связывания кабелей
