Руководство по монтажу и эксплуатации
Индикатор расхода
4.2 Принцип действия
(см. рис. 2 стр. 4)
Индикатор расхода позволяет визуально контролировать процессы протекания,
происходящие в трубопроводах.
В нем отсутствуют движущиеся детали.
Индикатор устанавливается в трубопровод перед конденсатоотводчиком.
4.3 Чертеж
Материалы с обозначениями и номерами чертежей указаны в каталоге.
рис. 1
застой конденсата
Если окошко указателя затоплено, это
говорит о скоплении
конденсата в линии.
пробивание пара
Протекающий пар понижает уровень
воды ниже кромки притока.
Интенсивное перемешивание воды и
пара может привести к усиленному
образованию пузырей.

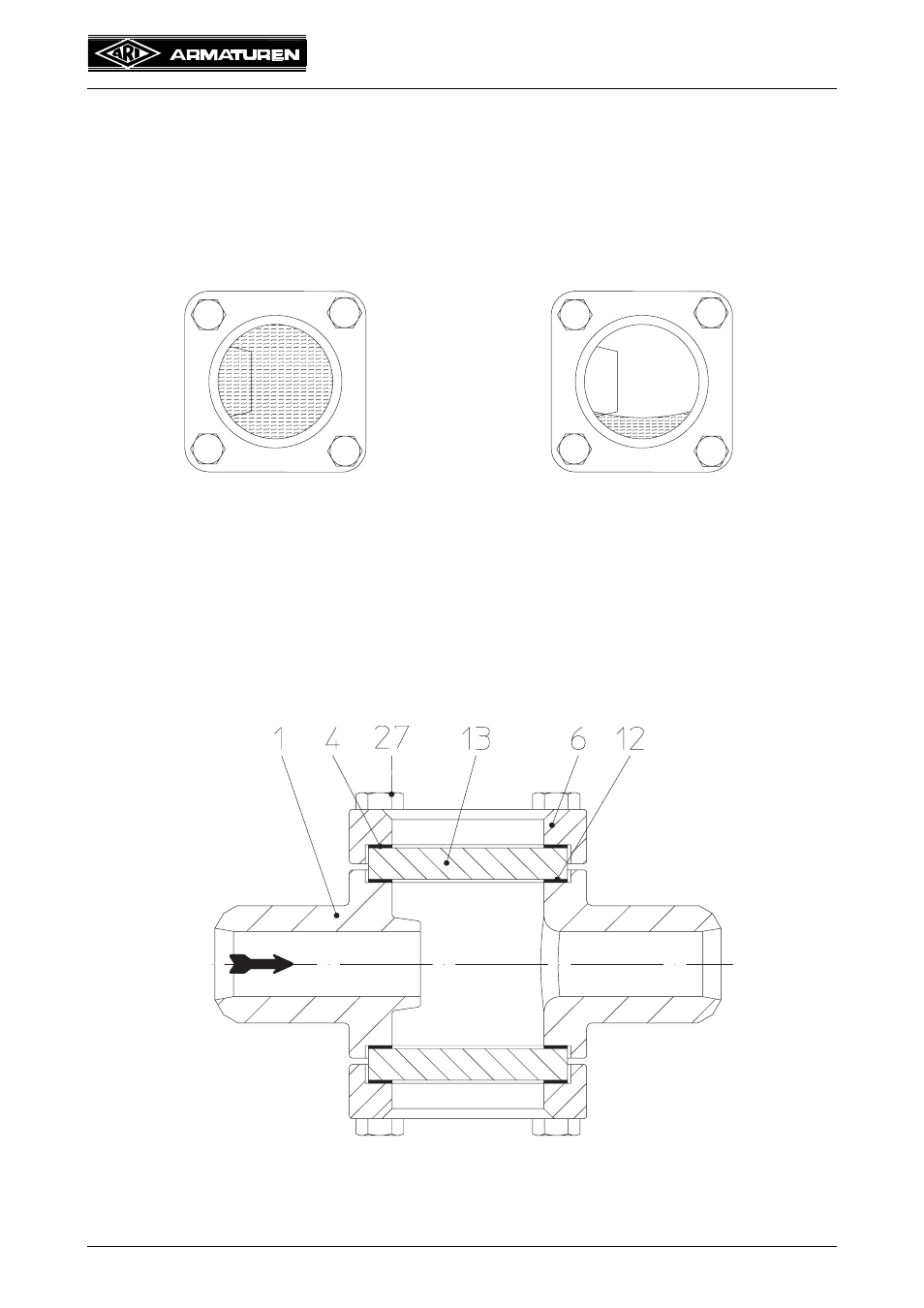

рис. 2: индикатор расхода - BR660/661 PN16/40
DN10-125
