ред. 0040807004 2404
стр. 9
Руководство по монтажу и эксплуатации
Автомат для вентиляции и удаления воздуха
- Монтаж производится в обратном порядке (см. пункт 7.3).
7.2 Опция - соединение с патрубком (линия капельного слива)
7.3 Моменты затяжки
(см. рис. 1 стр. 5 - рис. 3 стр. 9)

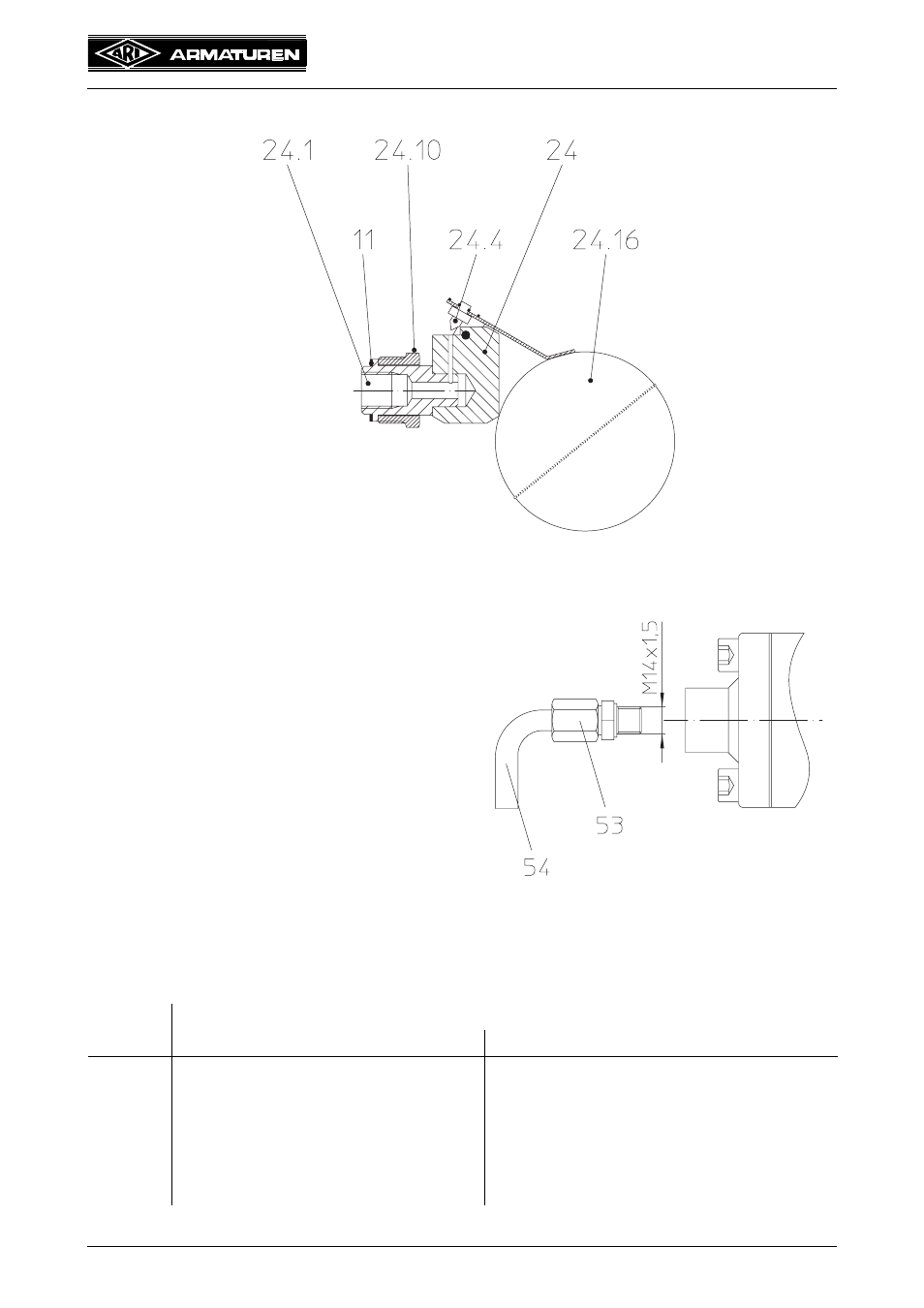

рис. 3: поплавковый регулятор в сборе
Существует возможность установки
линии капельного слива (поз. 53/54) со
стороны входа воздуха в целях
улавливания и отвода возможной утечки
жидкости.
При монтаже опции соблюдайте пункт 7.3.
рис. 4
Поз.
Автомат для вентиляции и
удаления воздуха PN16-25
Момент затяжки (Нм)
DN15-25
24
регулятор
60
27
винт с цилиндр. головкой М10
25
53
соединение линии капельного
слива
60
45
соединитель для вентиляционного
клапана
60
